一份多层商店建筑给排水施工设计CAD图纸(自动喷水灭火系统)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：商业
• 建筑高度：多层建筑
• 建筑面积：18016.46平方米
• 地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：16张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 排水体制：污废合流
• 排水技术：重力排水
• 雨水重现期：3年
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间
• 项目地址：重庆

附件详情

• 附件详情
• 设备材料明细表
• 室外给排水平面图
• 给水排水设计施工说明
• 设计图例
• 室内消火栓给水系统图
• 自动喷水灭火系统图
• 给排水系统图
• 消防喷淋平面图
• 给排水平面图
• 卫生间大样及系统图

附件详情

资料介绍：该项目占地约2.1710公顷（为一、二期总占地面积）、本次报批的为二期建筑:6#楼，为多层商店建筑，建筑面积：18016.46m2,。地势为北高，东南低，标高约为304.8~300.00米，高差4.8米。

设计内容:该项目室内和室外的给水排水、生活污水系统、雨水系统、消防栓给水系统、自动喷水灭火系统、灭火器设计等。

编制于2012年，图纸共16张。

给水排水系统图

室内消火栓给水系统图

平面图

第 1 张图

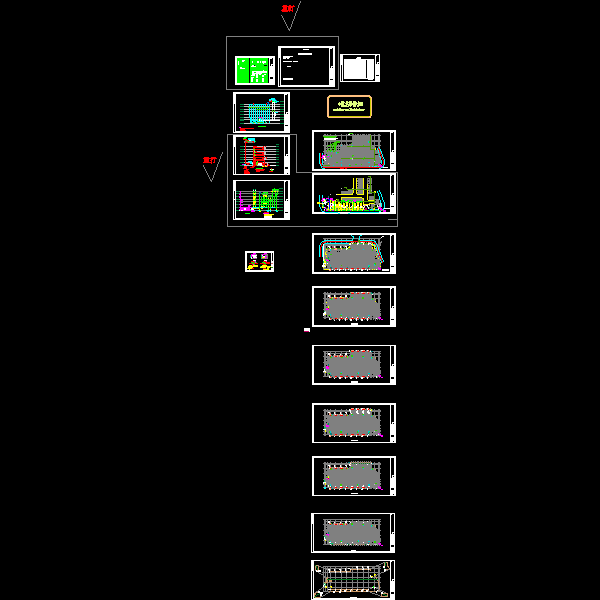

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-24 21:28:34上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
