一份16层商住楼建筑给排水CAD施工图纸(自动喷水灭火系统)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱,稳压泵
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：三区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间
• 热水供应方式：集中热水供应
• 项目所在地：四川

附件详情

• 资料目录
• 设计说明
• 给水系统原理图（一）
• 消火栓系统原理图（一）
• 排水系统原理图（一）
• 排水系统原理图（二）
• 自动喷水灭火系统原理图（一）
• 给水系统原理图（二）
• 排水系统原理图（三）
• 消火栓系统原理图（二）
• 自动喷水灭火系统原理图（二）
• 负一层给排水及消防平面图
• 一层给排水及消防平面图
• 一层自喷平面图
• 二层给排水及消防平面图
• 二层自喷平面图
• 三层给排水及消防平面图
• 三层自喷平面图
• 四~十六层给排水及消防平面图
• 四~十六层自喷平面图
• 电梯机房层给排水及消防平面图
• 给排水大样图

附件详情

项目概要：该项目是一商业住宅楼给排水项目，建筑层数为地上十六层，地下一层；建筑高度为49米，建筑总面积为9900平方米。为16层二类商住楼。建筑耐火等级为二级。
设计范围：生活给水系统、生活排水系统、消火栓给水系统、灭火器配置、自动喷水灭火系统
，共计16张图纸

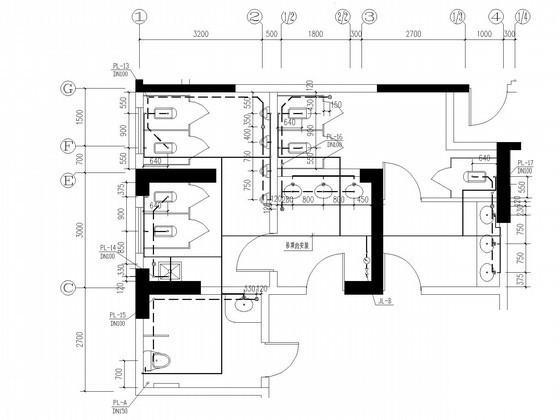

卫生间大样图

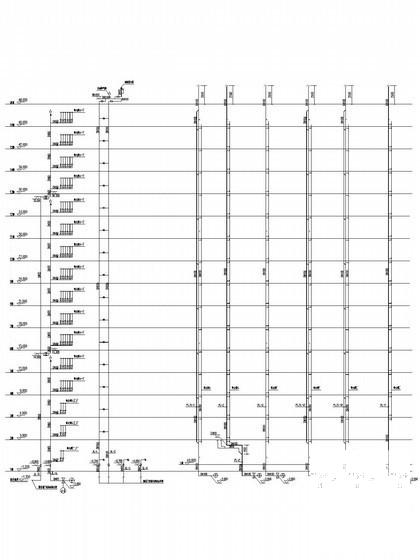

消火栓及喷淋系统原理图

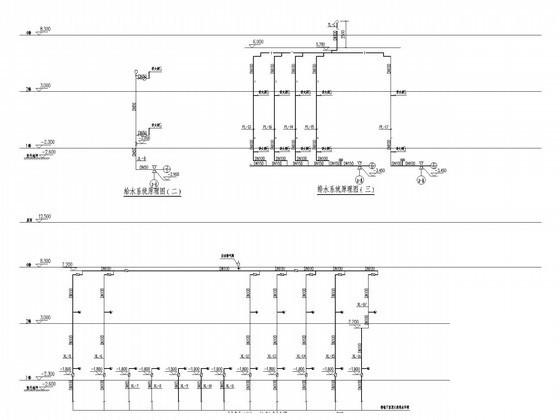

给排水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
