一份33层商住楼给排水设计CAD施工图纸(自动喷水灭火系统)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑地上层数：33层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水,分区供水
• 供水分区：四区
• 排水体制：污废合流
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：20,30
• 消火栓用水量室内(L/S)：15,20
• 大样节点：水箱,卫生间,集水坑

附件详情

此建筑为普通住宅楼，地下室为车库，一、二层为商业服务网点，三层为转换层，三层以上建筑为住宅，高度不超过100m的一类居住建筑.有无负压生活给水 系统，消火栓给水系统，自动喷水灭火系统等

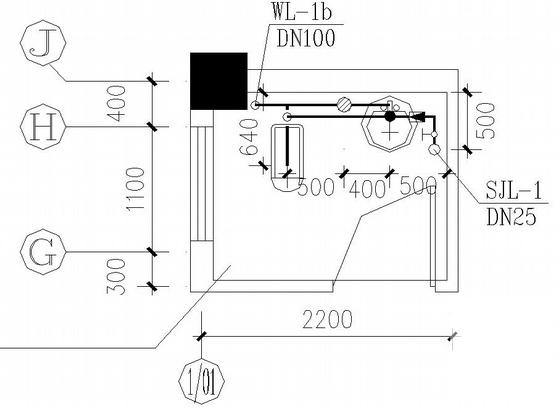

第 1 张图

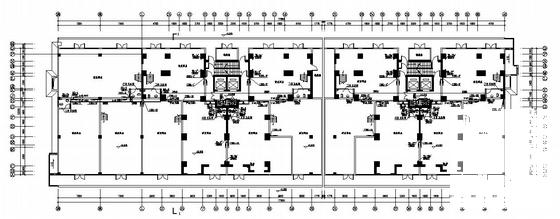

第 2 张图

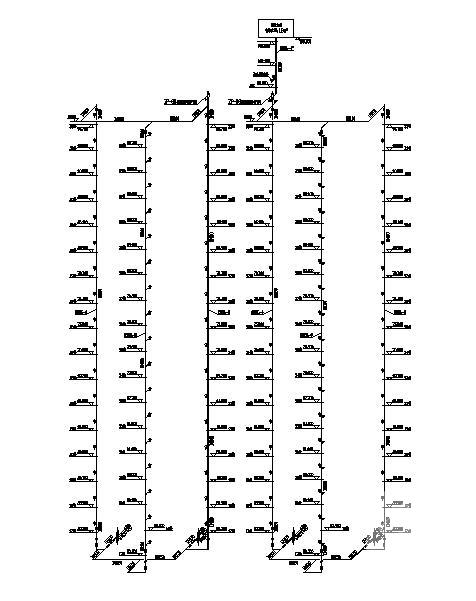

第 3 张图

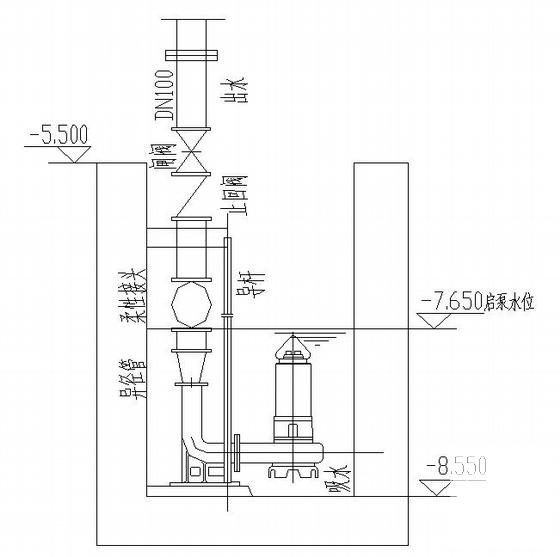

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
