一份国际公寓给排水设计CAD施工图纸(自动喷水灭火系统)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：两区
• 污废水排水体制：合流

附件详情

一、该资料范围：本项目为室内生活给排水系统、雨水排水系统、消火栓系统、自动喷淋系统设计。、
二、给排水系统
1、生活给水系统
1)．市政给水管网供水压力为0.28MPa。
2)．生活给水系统分区：a． 小区生活给水系统分两个区:
3)．室内水表采用智能IC水表计量。水表设于走道管井内.
4）.生活给水管道交付使用前必须冲洗和消毒，符合《生活饮用水标准》方可使用；
2．生活热水系统：
1)．该项目设集中热水,统一由小区地热站加压后供给.
2)．热水系统分区同给水系统.热水系统为上供下回立管循环系统。
3)．室内水表采用智能IC水表计量。水表设于走道管井内.
3、中水供水系统
1)．中水系统：中水系统分区同给水系统。
2)．室内水表采用卡表计量.水表设于走道管井内.
4、消火栓给水系统 ：
1)．室内消火栓用水量为40L/s，由消防泵房供水；室外消防水量为30L/s，由市政管网直供。
2)．消防泵房设在小区内，消防水池容积为540立方米,18层屋顶(A区)设18m消防水箱一座；该项目不分区，
3)．室外设三个消防水泵接合器，由外网统一布置。
5．自动喷水灭火系统：
1)．该项目每层设自动喷水灭火系统，按危险等级中I级设计；消防水量为30L/S.6．灭火器配置：本楼属于中危险级，灭火器设于消火栓箱下的灭火器箱内，每个消火栓箱处设置两具磷酸铵盐干粉灭火器，每具4Kg。
7．排水系统：
1)．该项目污、废水采用合流制。室内污废水重力自流排入室外管网，地下室污废水采用潜水泵提升至室外管网。
2)．污水经化粪池处理后，排入市政污水管。
8．雨水、空调冷凝水系统：
1)．屋面雨水斗详建筑图。
2)．屋面雨水内排，经室内雨水管收集排至室外雨水管网；局部雨水排至散水。
9．温泉水系统：
1)．该项目设集中温泉水,统一由小区地热站加压后供给.

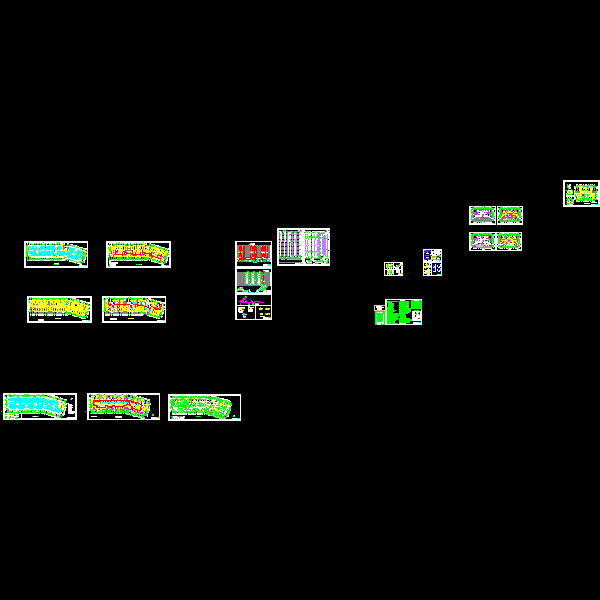

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
