一份高层宾馆给排水消防CAD施工方案图纸设计(自动喷水灭火系统)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆
• 建筑高度：高层建筑
• 地上层数：15层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：33张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 供水方式：分区供水
• 供水分区：两区
• 排水体制：污废分流,雨污分流

• 设计说明：有

该项目为高层宾馆的给排水及消防系统施工图设计。建筑高度为59米，图纸内容包含设计施工说明，主要设备材料表及图例，给排水、消防平面图和给排水、消防系统图等。

二、给水系统：

1.给水系统竖向分两个区，地下一层～四层为低区，由室外市政给水管网直接供水；五～十五层为高区，由高区变频调速泵组供给。

2.热水热源由地下室电锅炉房提供，生活热水系统的竖向分区与生活给水系统相同。

三、排水系统：

1.排水系统采用污、雨分流制，室内污、废分流。

2.地下室污废水采用潜水排污泵提升至室外污水管。室外生活污水汇集经化粪池处理后排入市政污水管。

3.建筑屋面雨水采用有组织的外排，屋面设雨水斗。

四、消防系统

该项目按一类高层建筑进行消防设计。工程中商场和办公楼设自动喷水灭火系统，按中II危险等级设计。

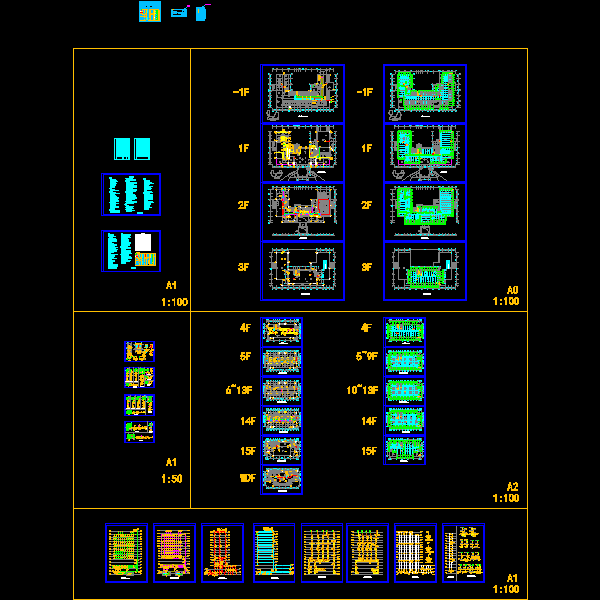

系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
