一份6层商住房给排水消防CAD施工图纸(自动喷水灭火系统)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：3941.05平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：9张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 项目所在地：湖南

附件详情

地上六层，耐火等级二级，建筑面积3941.05平方米，建筑高度22.3米。设计范围为建筑红线以内的室外给排水及 消防系统 。设有给水系统、生活无水排水系统，雨水排水系统，消火栓给水系统，自动喷水灭火系统。
，共9张。

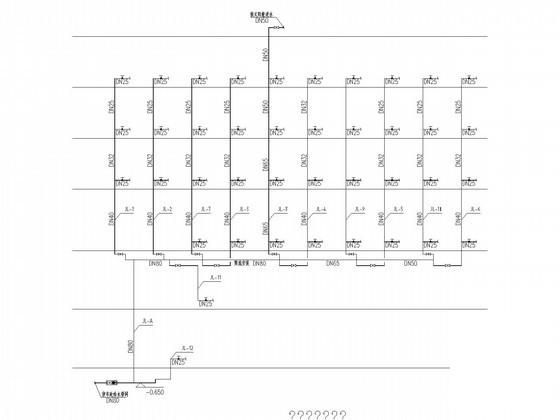

给水系统图

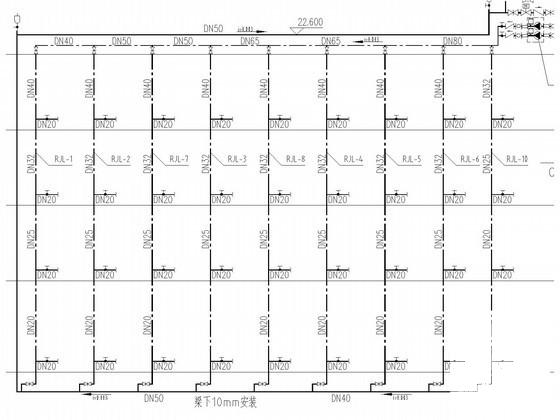

热水系统原理图

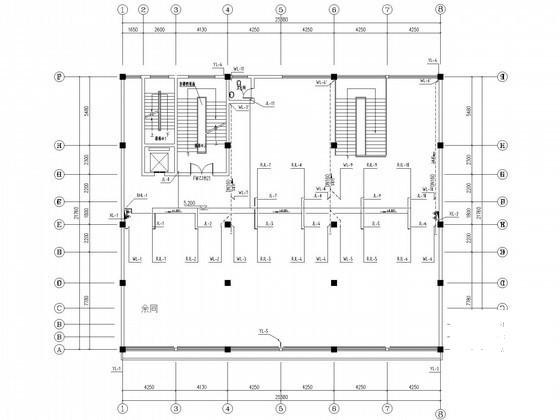

给排水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
