22层五星级酒店给排水消防CAD施工图纸(自动喷水灭火系统)(dwg)

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：酒店
• 建筑高度：高层建筑
• 建筑面积：31850.21平方米
• 地上层数：22层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：41张
• 设计年代：近代
• 地下室用途：设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：三区
• 排水体制：污废合流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱,水泵,泵房,卫生间
• 项目地址：新疆

附件详情

• 无资料目录

附件详情

资料介绍：该项目位于新疆喀什市，为新疆机场集团旅客过夜用房，该项目为一期（包括一栋五星级酒店、一栋三星级酒店和一栋后勤服务用房）该资料为五星级酒店，总建筑面积31850.21平方米，地上22层，地下一层，建筑总高度为90.15m,地下一层为电气、设备用房及一些娱乐用房。一～三层为酒店辅助用房，四层以上为客房。
设计内容：生活给水系统、生活热水系统、生活排水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、气体灭火系统、建筑灭火器配置。


编制于2011年，图纸共41张。

热水系统原理图

地下室给水、热水节点系统图

水泵房接管平面图

第 1 张图

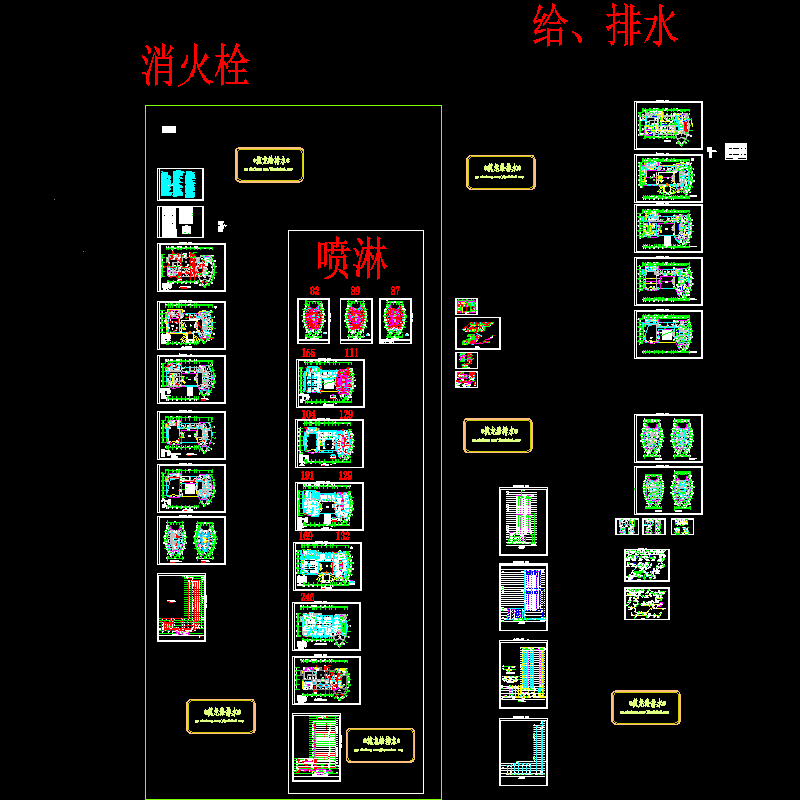

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
