高层五星级酒店给排水消防气体灭火系统CAD施工图纸.dwg

wowow66 · 发表于 2020-12-22 20:23:50

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：酒店
建筑高度：超高层建筑
建筑面积：97515.9平方米
地上层数：23层
地下层数：1层
图纸设计深度：施工图
参考图纸：58张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
供水方式：市政供水,变频供水
排水技术：重力排水
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
热水供应方式：集中热水供应,全日供应热水
项目地址：四川

一、项目概况及设计范围
本项目位于四川省乐至县，用地面积40002.00平方米，总建筑面积97515.9平方米。属一类高层公共建筑，层数为地上23层/地下1层，耐火等级为一级，建筑使用年限50年。建筑范围内给排水管网设计，建筑给排水设计、生活热水设计、消防给排水设计以及气体灭火系统设计。

二、系统设计
1.生活给水系统：
市政管网供水水压0.35MPa。该项目竖向分高、中、低三个区分别供水，-1F至6F为低区，由市政管网直接供给；7F至14F为中区，由中区变频给水设备加压供给；15F至23F为高区，由高区变频给水设备加压供给。变频供水设备及调节水箱设置在地下室设备房内，水箱储存最高日用水量的40%，有效容积224立方米。
2.室内消火栓系统：
采用临时高压给水系统，消防水池及水泵设置在地下设备房内，水池有效容积1080立方米，A#楼屋顶设置一个高位水箱，储存初期10分钟消防用水18立方米，由于水箱高度不能满足初期消防用水需求，在屋顶水箱内设置一套增压稳压设备。
3.自动喷水灭火系统：
除面积小于5平方米卫生间、水泵房、电气用房不设喷洒头外，其余部分均设闭式玻璃球喷头保护。酒店大堂，大会议室以及宴会厅建筑层高超过12米的空间均设置大空间智能型主动喷水灭火装置，该系统管网与自动喷淋系统综合设置共用一套水泵，两个系统在湿式报警阀前分开。
4.热水循环系统：
酒店热水系统为全日制集中供热系统。采用闭式热水供应系统。系统为上行下给系统，支管循环，回水干管设于管网底部。
... ...

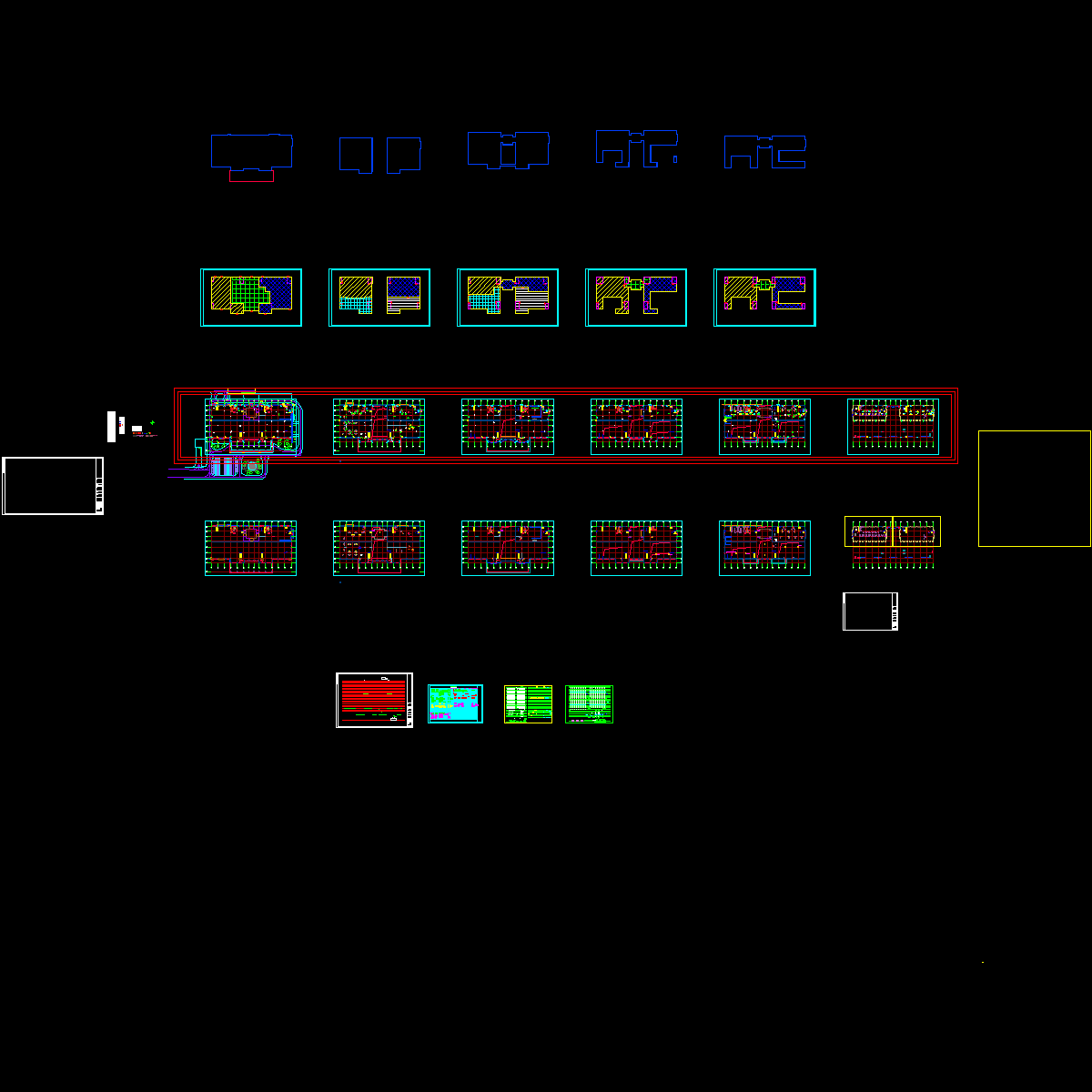

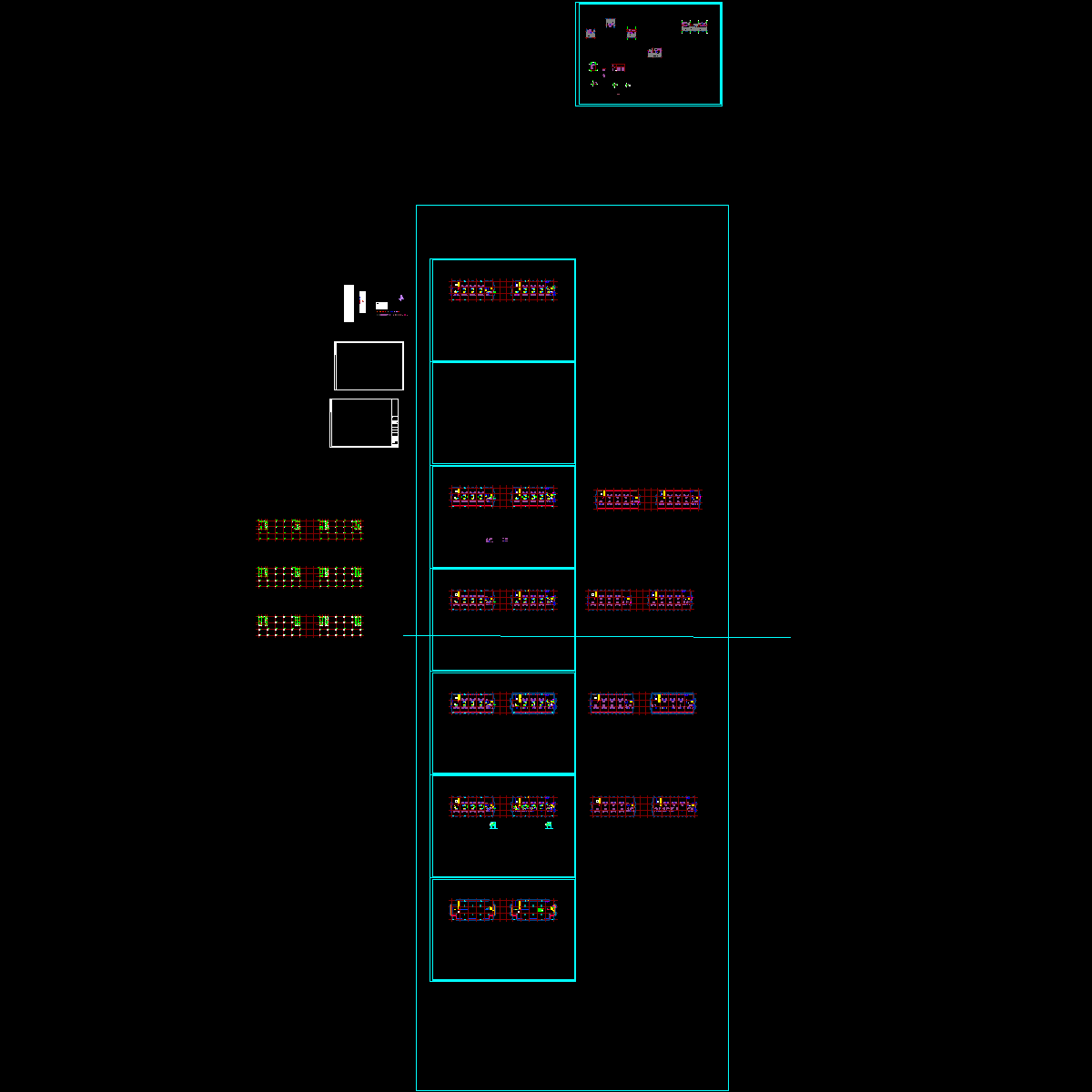

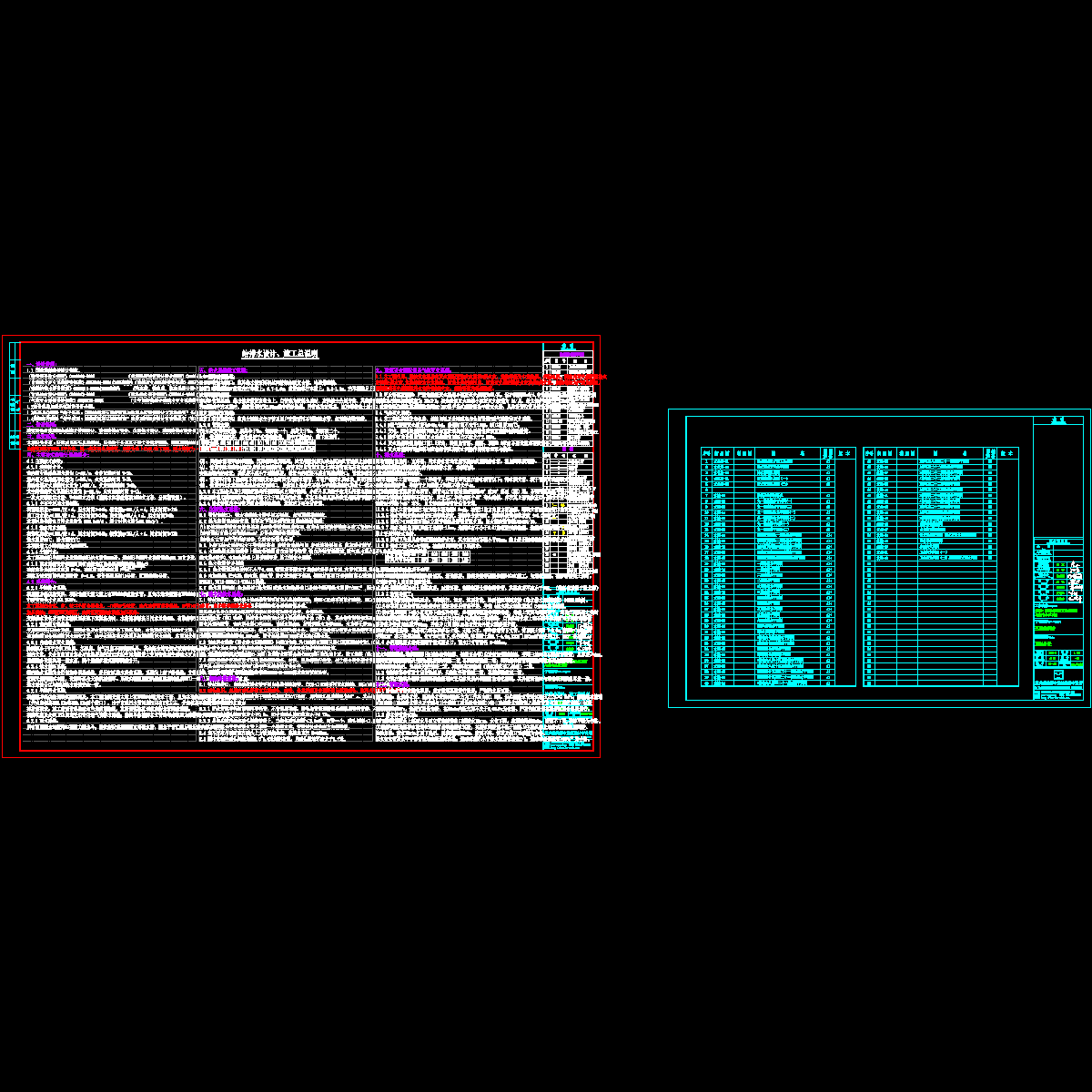

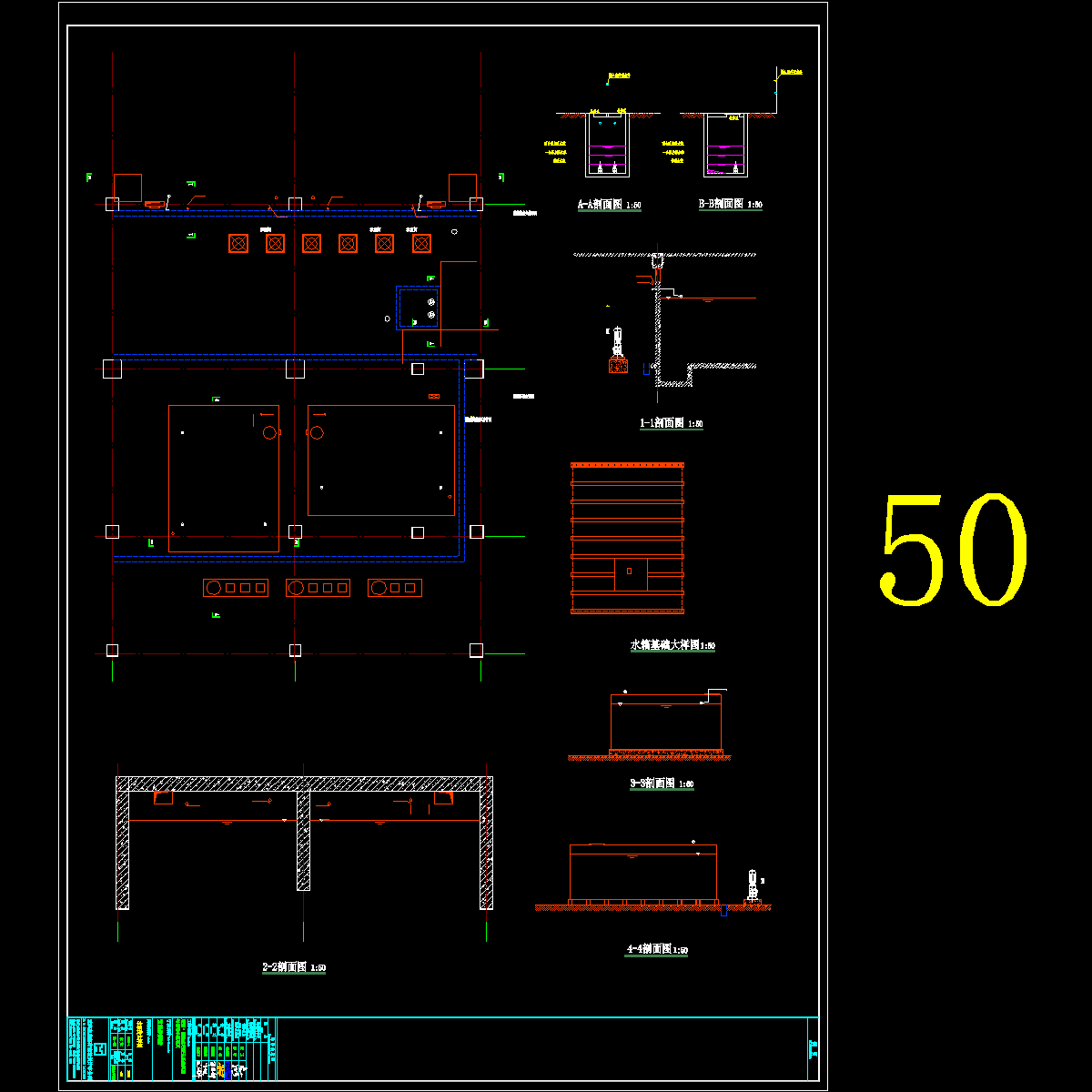

三、图纸展示

A栋客房二十二层喷淋平面图

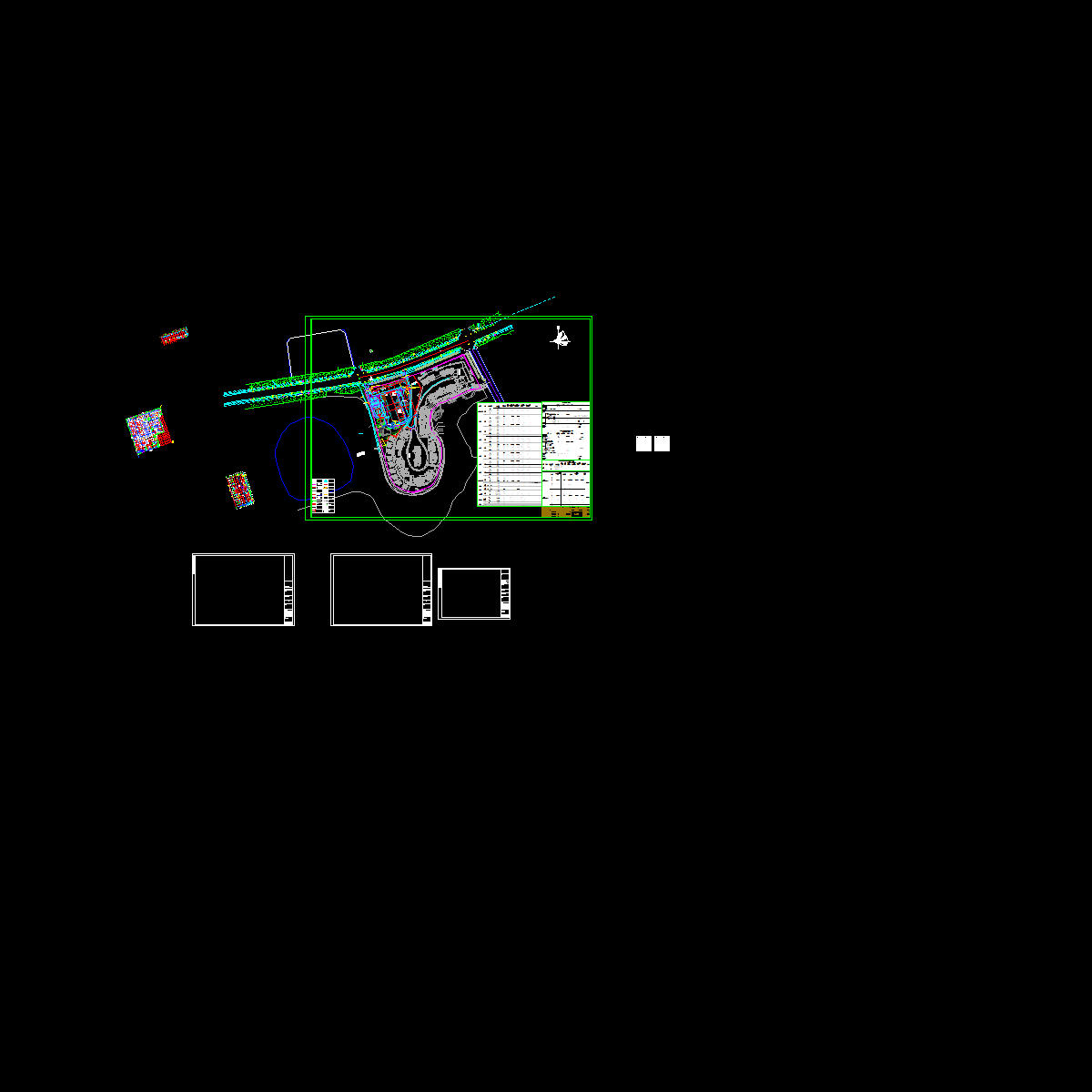

给水排水管网总平面图

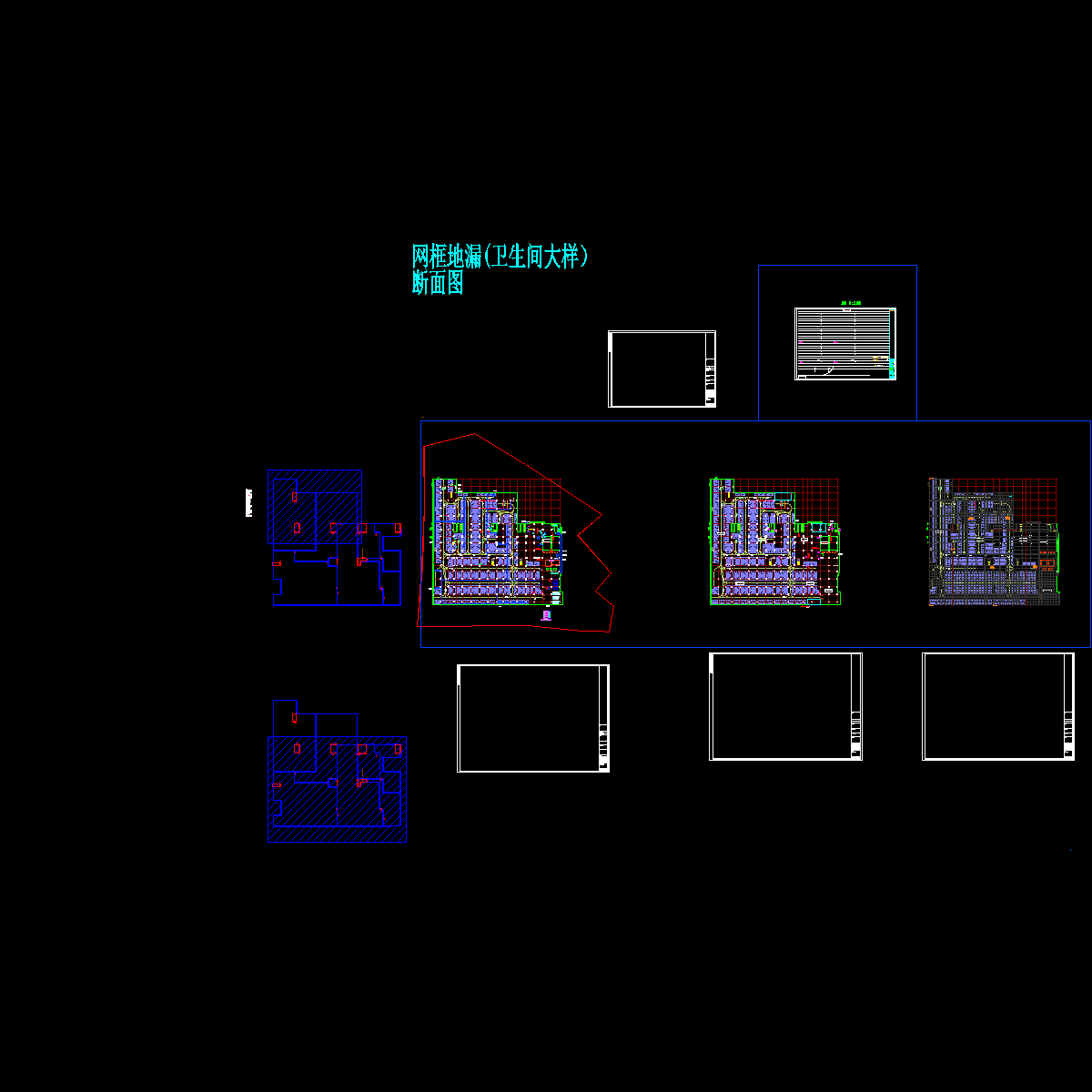

负一层喷淋平面图

喷淋系统原理图

酒店附属商业二层给排水平面图

雨水管道纵断面
