一份5层中学办公楼给排水消防CAD施工图纸（气体灭火系统冷凝水系统）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：5181.59平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：废水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：河南

附件详情

• 给排水设计说明
• 废水系统原理图

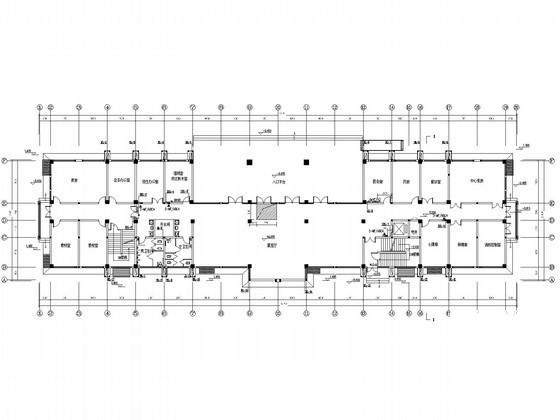

• 给排水及消防平面图
• 给水系统原理图
• 污水系统原理图
• 冷凝水系统原理图
• 消火栓系统原理图
• 卫生间给排水平面图放大图
• 及系统轴测图
• 消防泵房消防水池平面图放大图及剖面图

附件详情

设计范围：红线以内的室内给排水管道系统，该项目设有包括室内生活给水系统，消火栓给水系统，气体灭火系统。移动灭火器。
，共14张。

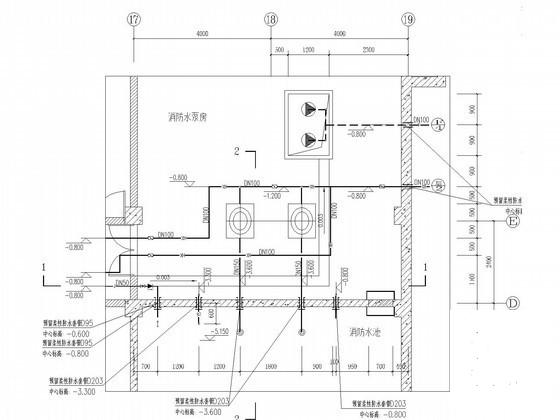

水泵房平面图放大图

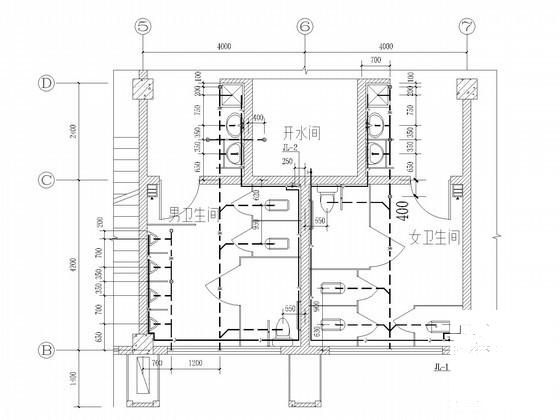

卫生间平面放大图

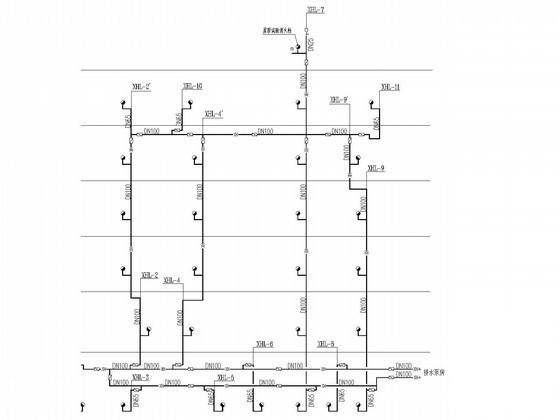

消火栓系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
