[CAD]26层住宅楼建筑给排水图纸（气体灭火）(消防设计说明)

tyuxxjjgg · 发表于 2020-2-16 11:16:00

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅,娱乐
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑设计面积：21000平方米
建筑地上层数：26层
建筑地下层数：1层
图纸设计深度：方案(初设图)
参考图纸：40张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
供水设备：高位水箱,水泵站
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：四区
排水体制：污废分流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：20
特殊系统：气体消防
大样节点：水箱,泵房,气体灭火,卫生间
项目所在地：广东

附件详情

资料目录
给排水设计说明
消防设计说明
给排水工程图例
地下一层给排水平面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
四~七给排水平面图
八~九层给排水平面图
十~二十六层给排水平面图
屋面层给排水平面图
地下一层消火栓平面图
一层消火栓平面图
二层消火栓平面图
三层消火栓平面图
四~七层消火栓平面图
八~九层消火栓平面图
十~二十六层消火栓平面图
屋面层消火栓平面图
地下一层喷淋平面图
一层喷淋平面图
二层喷淋平面图
消防原理图
排水原理图
给水原理图
生活水箱补水图
消防泵房、集水井大样图
水箱大样图
住宅卫生间排水大样图
四层卫卫生间排水大样图
二层卫生间、浴室排水大样图
二层卫生间、浴室给水大样图
住宅给水大样图
柜式七氟丙烷灭火系统设计说明
配电房七氟丙烷气体灭火系统平面布置图
室外消火栓平面布置图

附件详情

该项目位于广东，是一金融大厦附属楼项目，建筑面积:占地面积1880平方米, 地下室建筑面积1800平方米, 总建筑面积约21000平方米。地下室为设备房及停车库（Ⅳ类停车库），二层为住宅活动用房，三层为设备转换层，四~二十六层为住宅楼。耐火等级一级，建筑高度96.9m。
该项目设计范围：室内给水系统、排水系统、雨水系统、喷淋系统等；
，共计40张图纸；

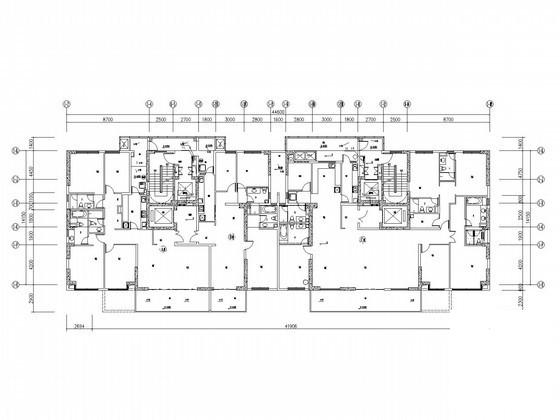

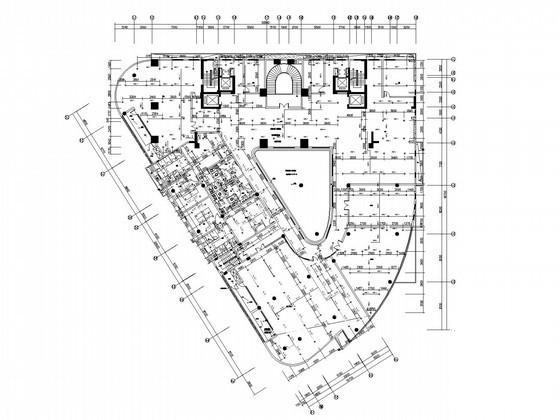

消火栓平面图布置图

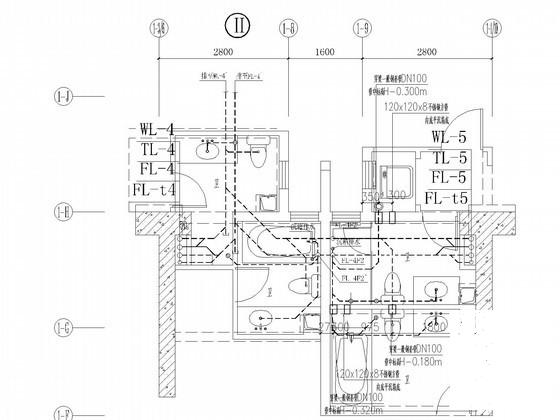

四层卫生间排水平面图

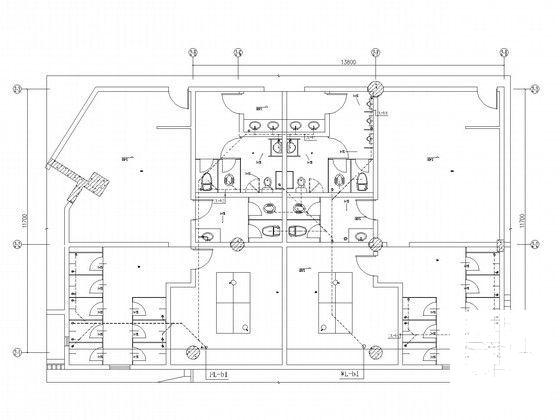

二层卫生间浴室大样图

泵房管道布置图

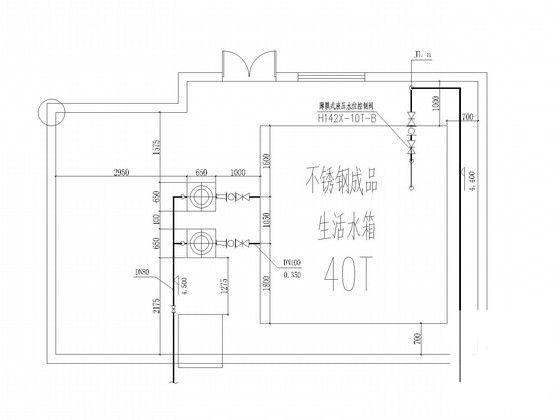

一层生活泵房平面布置图

泵房消火栓管道系统图

消防系统原理图

排水原理图
