一份41层科技大厦给排水CAD施工图纸(气体灭火系统)

[复制链接]

0

主题

0

帖子

603

积分

超级版主

Rank: 8Rank: 8

积分
603
发表于 2020-2-17 23:16:53 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公建筑,商业建筑,娱乐餐饮
  • 建筑层数:超高层建筑
  • 建筑设计面积:94300平方米
  • 建筑高度:169.14m
  • 地上楼层:41层
  • 地下楼层:5层
  • 设计阶段:施工图设计
  • 供水方式:市政供水,高位水箱,气压设备供水
  • 供水分区:三区
  • 设计内容:给水系统,污水排水系统,雨水排水系统,消火栓系统,喷淋系统,气体灭火系统
  • 地下室:车库,商业,仓储
  • 设置场所火灾危险等级:中危险级Ⅱ级
  • 参考图纸:50到100张
  • 设计年代:近代

附件详情

该项目是一栋超高层建筑,建筑高度169.14米。地下五层,地上四十一层,功能为办公、商业、餐饮等面积约9。43万平方米, 地下共五层为车库、设备用房、商业等,面积约11.68万平方米。
1. 消防系统 竖向分为高中低三个区,地下五层至五层为低区,六层至二十四层为中区,二十五层以上为高区。
2.设置了水喷雾系统及七氟丙烷气体灭火系统。
3.24层为避难层,设有消防转输水箱及生活水箱。
4.该图纸为正规大院设计,图纸详细,一共56张图纸。

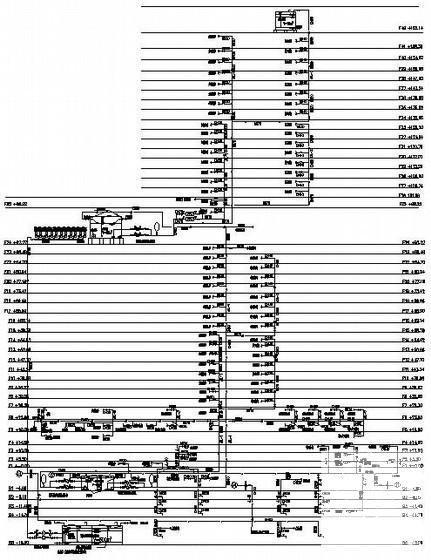

第 1 张图
第 1 张图

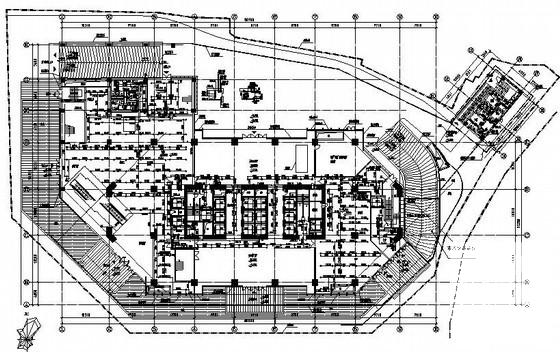

第 2 张图
第 2 张图

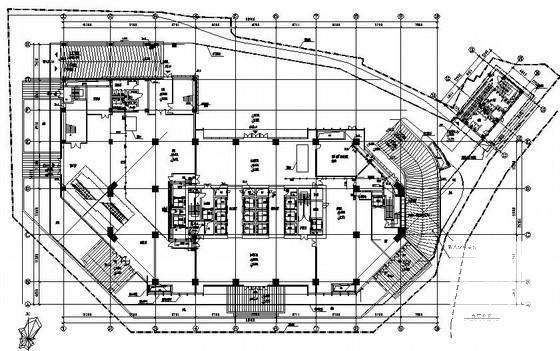

第 3 张图
第 3 张图

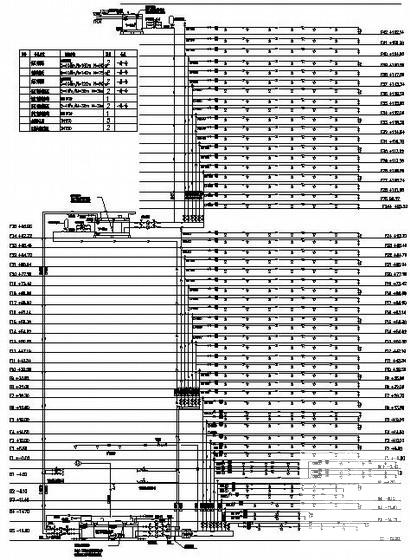

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-17 23:16:53上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0escdc1cc2011esd.rar

5.36 MB

下载  售价: 100 积分    赚积分
