一份大型住宅组团给排水CAD施工图纸（2栋楼气体灭火）(自喷系统原理图)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅, 商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：23层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 地下室用途：商业, 车库, 设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统, 废水系统, 雨水系统, 机房排水, 消防排水
• 消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统, 气体灭火系统, 灭火器配置系统
• 供水设备：高位水箱, 水泵站, 气压水罐, 稳压泵, 水池
• 供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水, 无负压供水
• 供水分区：两区
• 排水体制：污废合流
• 排水技术：重力排水
• 雨水重现期：10年
• 火灾危险等级：中危险级Ⅰ级, 中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 特殊系统：气体消防
• 大样节点：水箱, 泵房, 厨房, 卫生间, 集水坑, 阀门管件, 设备房布置
• 项目所在地：安徽

附件详情

• 资料目录
• 建筑给水排水工程设计施工总说明
• 设备及主要材料表
• 5#、6#楼生活、消防、自喷系统原理图
• 5#、6#楼污水系统原理图
• 5#、6#楼雨水、空调冷凝水系统原理图
• 负一层商业给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 六层给排水平面图
• 七～二十一层（奇数层）给排水平面图
• 八～二十层（偶数层）给排水平面图
• 二十二层给排水平面图
• 二十三层给排水平面图
• 屋面给排水平面图
• 负一层商业自喷平面图
• 给排水户型大样图

附件详情

该项目位于安徽，为一高层、车库组成的大型住宅组团。本单体设计内容为5、6#商住楼。23层，建筑高度72.45米。建筑结构使用年限50年。该资料的范围为5、6#商住楼室内及室外红线范围内的给排水及消防等管道设计。该资料设有室内生活给水系统、生活污水系统、雨水系统、消火栓给水系统及自动喷水灭火系统，气体灭火系统。室外设有生活给水管网、生活污水管网、雨水管网、室外消防管网等。
，共21张图。

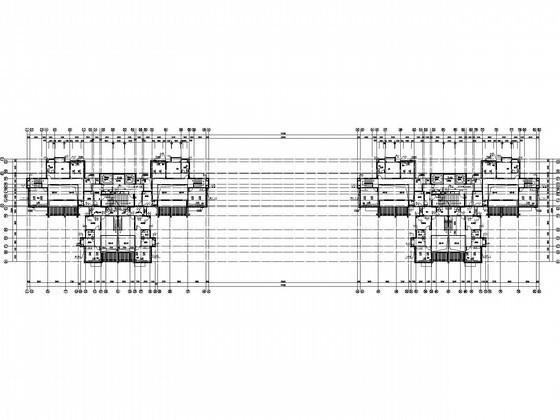

二十三层给排水平面图

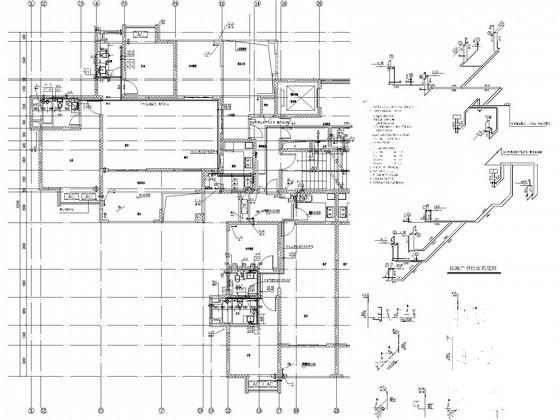

给排水户型大样图

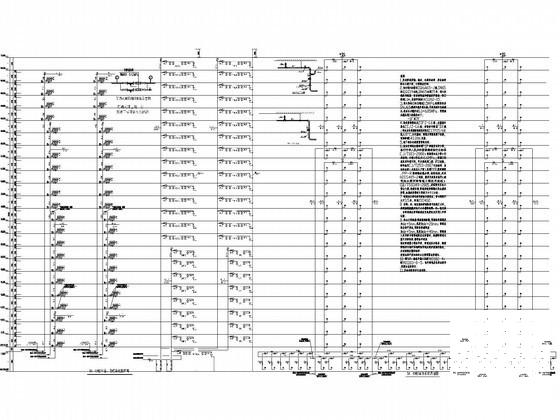

5#、6#楼生活、消防、自喷系统原理图

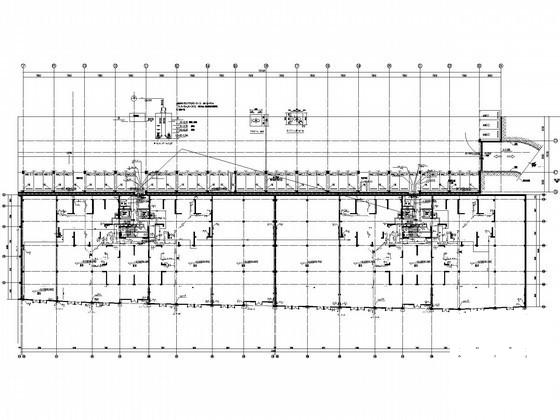

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
