一份8层办公楼建筑给排水CAD施工图纸（气体灭火）

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：8层
• 图纸设计深度：施工图
• 参考图纸：22张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱,水泵站
• 供水方式：市政供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 特殊系统：气体消防
• 大样节点：水箱,水泵,气体灭火,卫生间,集水坑
• 项目所在地：浙江

附件详情

• 资料目录
• 说明 图例
• 一区一层给排水平面图
• 一区一层消防给水平面图
• 一区二层给排水平面图
• 一区三层给排水平面图
• 一区三层给排水平面图
• 一区五层给排水平面图
• 一区六层给排水平面图
• 一区七层给排水平面图
• 一区八层给排水平面图
• 一区机房层给排水平面图
• 二区一层给排水平面图
• 二区二层给排水平面图
• 二区屋顶给排水平面
• 设备和主要器材表
• 潜污泵安装示意
• 自喷安装详图
• 屋顶消防水箱大样图
• 消防及生活泵房详图
• 消防及生活泵房系统图
• 1#卫生间给排水大样
• 2#卫生间给排水大样
• 3#卫生间给排水大样
• 给水系统原理图
• 消防给水系统原理图
• 自喷给水系统原理图
• 排水系统原理图
• 雨水系统原理图
• 柴油发电机房水喷雾灭火平面、系统

附件详情

项目概要：该项目位于浙江，是一高层办公楼建筑给排水项目，建筑层数为地上八层，建筑高度为33.7米；属于二类建筑；供水方式采用一至二层采用市政供水，三至八层采用变频供水；
该项目设计内容包括：给水系统，排水系统，雨水系统，灭火器设置， 消火栓系统， 自喷淋系统。
共计22张图纸；

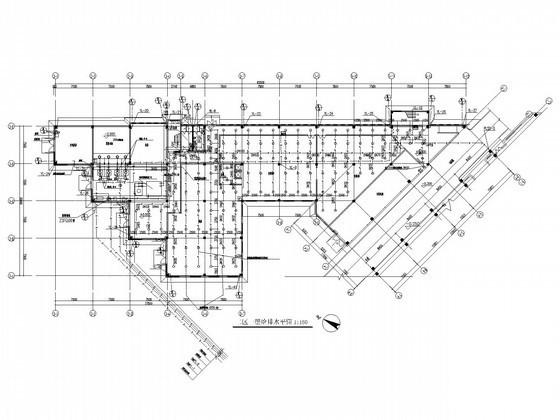

二区一层给排水平面

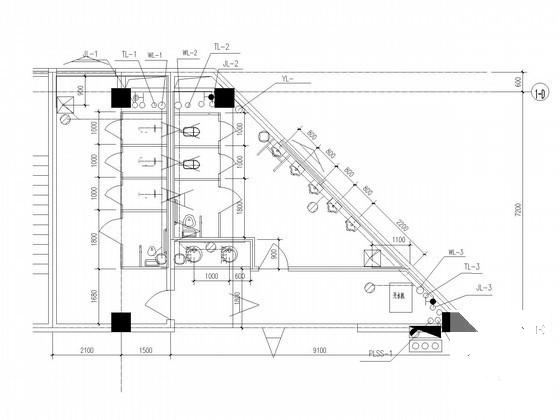

卫生间大样图

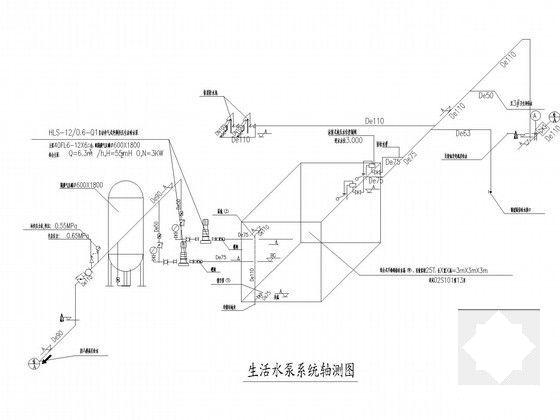

生活水泵系统轴测图

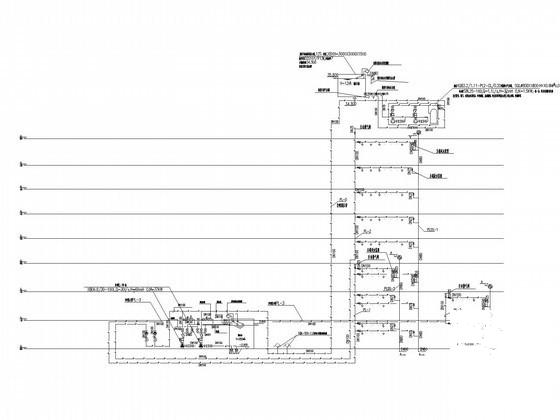

消防给水系统原理图

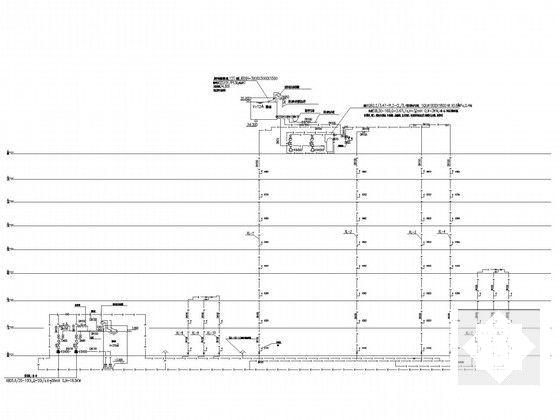

自喷给水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-19 10:42:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
