一份14层高档商住小区给排水CAD施工图纸（太阳能热水气体灭火）

ttffdd7788 · 发表于 2020-2-19 10:42:36

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑地上层数：14层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：90张
设计年代：近代
地下室用途：人防,车库,设备用房,其它
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
供水设备：高位水箱,水泵站
供水方式：市政供水,变频供水,分区供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：轻危险级,中危险级Ⅱ级
消火栓用水量室外(L/S)：15,20
消火栓用水量室内(L/S)：15,20
特殊系统：太阳能热水系统,气体消防
大样节点：泵房,厨房,卫生间,集水坑,设备房布置
热水供应方式：集中热水供应
项目所在地：海南

附件详情

室内给排水设计施工说明
室内消防给排水设计施工说明
图例设备和主要器材表
给水系统原理图
排水系统原理图
架空层给排水平面图
一层给排水平面图
二给排水平面图
三~十四层给排水平面图
屋顶给排水平面图
屋顶太阳能平面图
卫生间大样
生活给水系统原理图
消火栓管道系统原理图
自动喷淋系统原理图
集水坑大样一
集水坑大样二
战时水箱给排水系统图

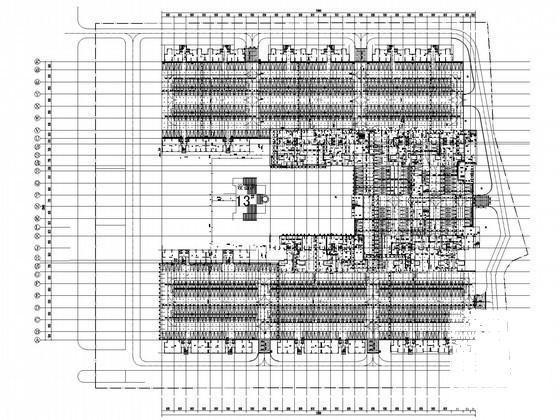

地下室消防及给排水平面图
地下室自动喷淋平面图
地下室战时给排水平面图
地下室消防及给排水平面放大图一
地下室自动喷淋平面放大图一
......

附件详情

该项目位于海南，是一商住建筑给排水项目，共有16栋建筑，其中二栋商业建筑，最高建筑地上14层，建筑高度：45.3米，地下1层；建筑性质：商业、住宅；类别：二类普通住宅；耐火等级：一级；结构类型：剪力墙结构；
设计范围：该项目设生活给水系统，生活排水系统，雨水系统，室内消火栓系统、空调冷凝
水系统、自动喷淋灭火系统等。
，共计90张图纸；

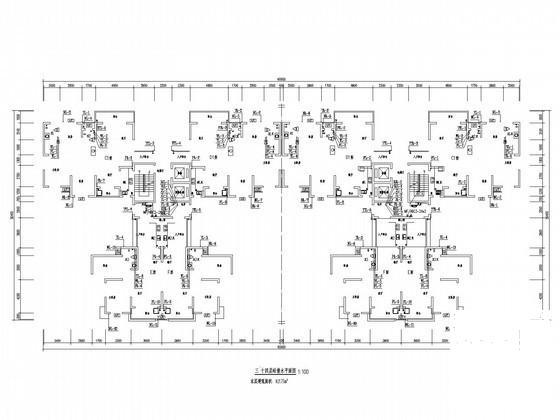

标准层平面布置图

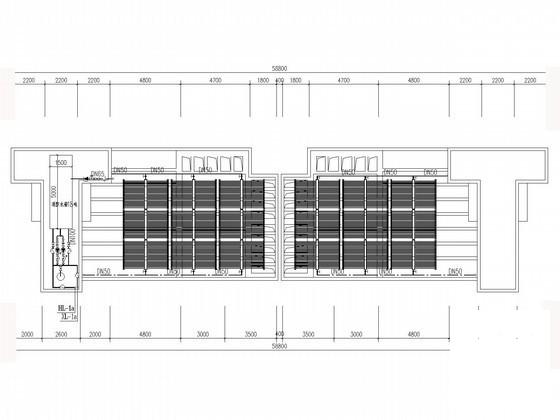

屋顶太阳能平面图

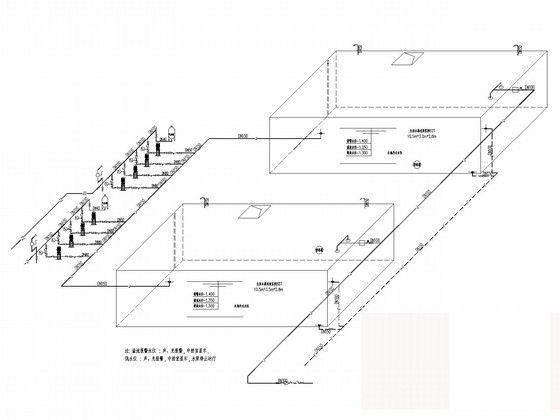

生活水箱详图

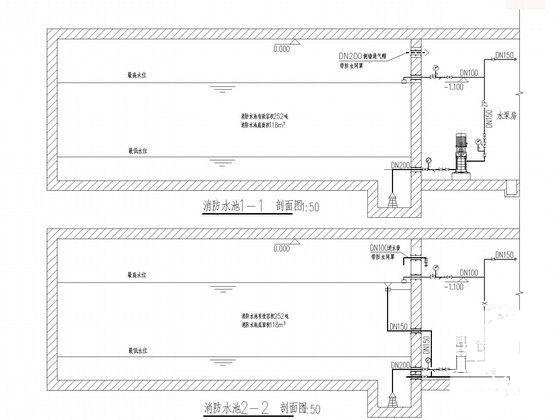

消防水池剖面图

集水坑大样图

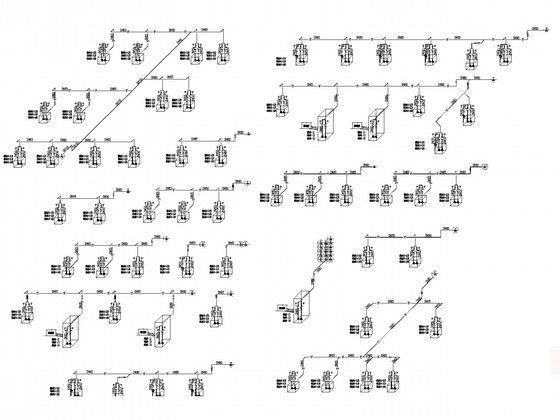

给水系统原理图
