一份9层科技研发楼给排水CAD施工图纸（太阳能热水系统）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：科研
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：11396.62平方米
• 建筑地上层数：9层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统, 废水系统, 雨水系统, 机房排水, 消防排水
• 消防设计：室内消火栓系统, 喷淋系统, 湿式灭火系统, 灭火器配置系统
• 供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
• 供水分区：两区
• 排水体制：污废合流, 雨污分流
• 排水技术：重力排水
• 雨水重现期：50年
• 火灾危险等级：中危险级Ⅰ级, 中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 特殊系统：太阳能热水系统
• 大样节点：厨房, 卫生间, 集水坑, 阀门管件
• 热水供应方式：集中热水供应

附件详情

• 资料目录
• 给水排水施工设计总说明
• 使用标准资料目录 主要设备材料表 图例

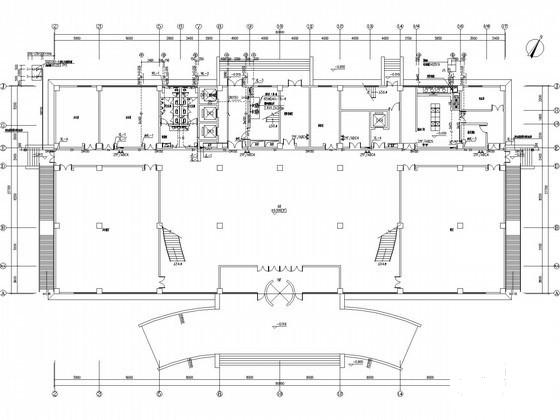

• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四~八层给排水平面图
• 九层给排水平面图
• 屋顶给排水平面图
• 一层自喷给水平面图
• 二层自喷给水平面图
• 三层自喷给水平面图
• 四~五层自喷给水平面图
• 六~八层自喷给水平面图
• 九层自喷给水平面图
• 屋面太阳能平面图 太阳能热水系统原理图
• 卫生间给排水放大平面图 管道轴测图
• 消火栓系统原理图 自动喷水系统原理图
• 给水系统展开图 厨房给水系统图
• 排水系统展开图 废水系统图
• 热水系统展开图

附件详情

该项目为科技研发楼，该项目使用性质为研发楼。建筑主体高度: 43.4M; 建筑总层数: 9层;建筑标准层层高 4.2m。面积指标：地上总建筑设计面积：11396.62平方米，其中主体建筑设计面积：11396.62平方米，建筑占地面积：1662平方米。为一类高层综合楼，图纸内容包括，给水、排水、雨水、热水、消火栓、自动喷淋、灭火器系统。内容齐全，设计规范。
该项目设有生活给水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统、灭火器配置。
，共21张图。

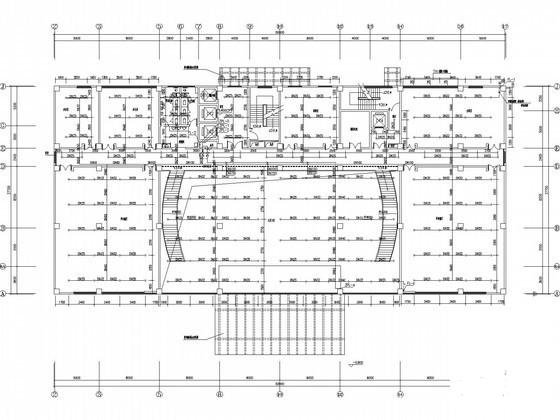

二层自喷给水平面图

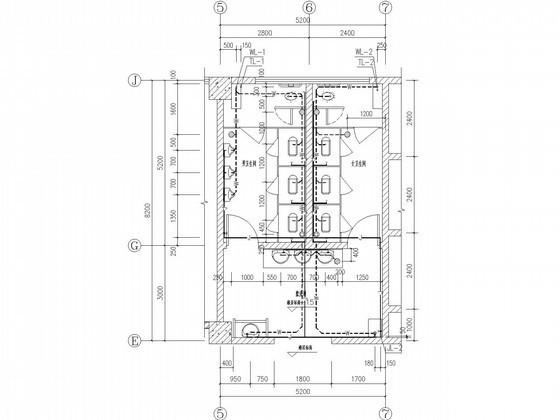

公共卫生间给排水放大平面图

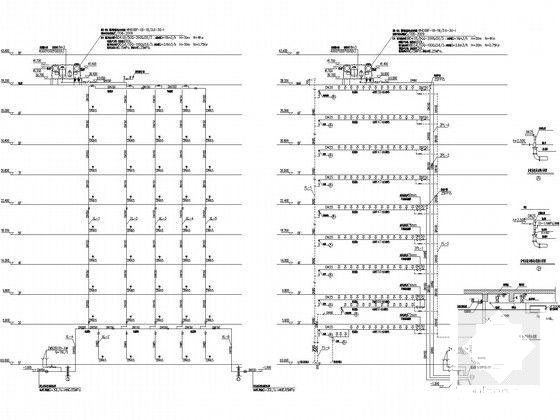

消防系统 图

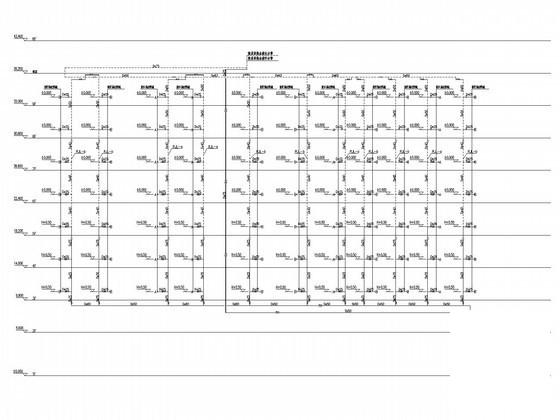

热水系统展开图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
