一份高中宿舍太阳能热水系统CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

唐山某高中宿舍太阳能热水系统一、用水量的确定: 设计总计用水量为：12 吨／天，其中A段6吨，C段6吨。二、集热面积的确定： 需集热面积共计 225 平米,A段为112.5 平米，C段为112.5平米。三、集热器规格的确定： 1.采用47mm长度1500mm真空管。 2.每个集成模块50支真空管，集热面积6.25平米。 3.如图所示，共布置模块36块×50支＝1800支。四、系统简要说明： 1、水箱为直径2100mm、高2350mm圆形水箱； 2、水箱摆放在屋顶基础梁钢结构支架上； 3、现有供水采用的是循环供水；五、辅助加热的确定: 采用常规加热器布置于水箱中、电负荷：90kw。六、水箱的确定: 选用圆形储热水箱2个，每个水箱容积为6吨,水箱内胆为1.5厚不锈钢,外皮为1.0厚镀铝锌板，聚氨酯发泡厚度80。七、智能控制器: 选用一体式太阳能专用智能控制器。

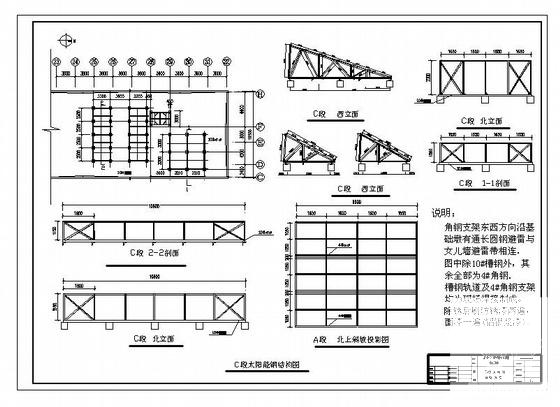

第 1 张图

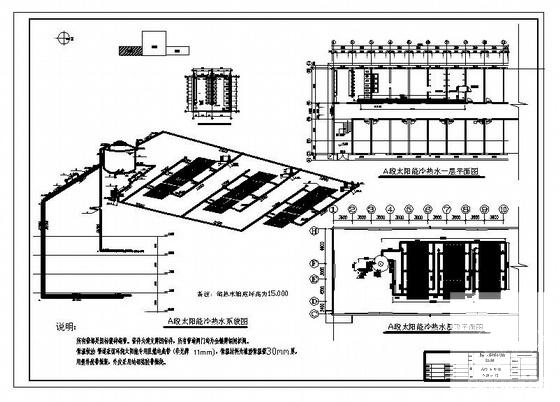

第 2 张图

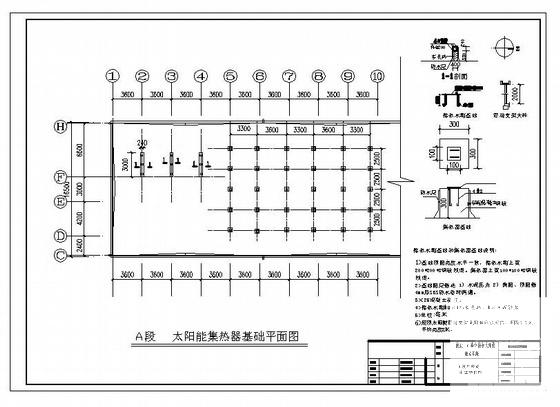

第 3 张图

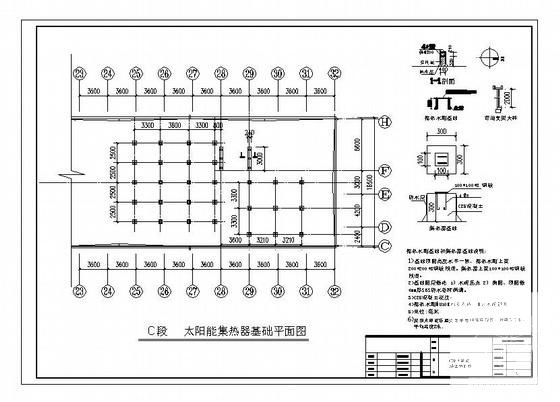

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
