一份超高层住宅楼太阳能热水系统给排水CAD施工图纸（光伏系统）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：32层
• 建筑地下层数：1层
• 图纸设计深度：方案(初设图)
• 参考图纸：23张
• 设计年代：近代
• 地下室用途：车库, 设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 供水设备：高位水箱, 水泵站
• 供水方式：市政供水, 分区供水
• 供水分区：两区
• 特殊系统：太阳能热水系统
• 大样节点：水泵, 阀门管件
• 热水供应方式：全日供应热水
• 项目所在地：广西

附件详情

• 资料目录
• 太阳能热水系统设计说明
• 屋顶层太阳能设备 平面布置图
• 热水平面图
• 太阳能热水系统示意图
• 大样图
• 光伏系统设计说明
• 直流集线箱接线图
• 天面光伏组件布置平面图
• 天面光伏基础平面图
• 地下室平面图

附件详情

项目概况：该项目位于广西，地理位置：项目地处北纬22°49′东经108°21′；环境温度：年平均气温21.01℃，极端气温最高38.84℃，最低-2℃；辐照量：倾斜表面年平均日太阳总辐照量12.838MJ/m 日；太阳能保证率：根据系统使用期内的太阳辐照量、系统经济性及用户要求等因素综合考虑后确定为0.4；组件安装面积：该项目共安装集热器480平方米(240块），设计总热水用量：设计热水用量（55℃）为78.4吨/天；系统主要设备：由太阳能集热器、加热水箱、储热水箱、空气源热泵、循环水泵、供水控制装置、系统自动控制装置和管道、阀门等。热水覆盖范围：覆盖全部住宅（即2-32层）。
，共23张。

水井安装大样图

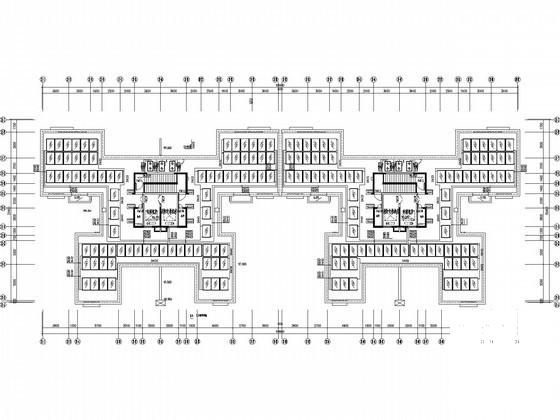

屋顶太阳能平面布置图

光伏施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
