超高层商住建筑给排水CAD施工大样图（34层太阳能热水）(dwg)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅,办公,商业
• 建筑高度：高层建筑,超高层建筑
• 建筑结构形式：其他结构
• 地上层数：34层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：29张
• 设计年代：近代
• 地下室用途：车库,设备用房,其它
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱,水泵站
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：四区,四区以上
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：40
• 特殊系统：太阳能热水系统
• 大样节点：水箱,泵房,厨房,卫生间,集水坑
• 热水供应方式：集中热水供应
• 项目地址：安徽

附件详情

• 给排水设计说明
• 负一层自动喷淋平面图
• 一层自动喷淋平面图
• 二层自动喷淋平面图
• 三层自动喷淋平面图
• 四到十八层自动喷淋平面图
• 十九到三十四层自动喷淋平面图
• 负一层给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 六、七、八、十层给排水平面图
• 九层给排水平面图
• 标准层一给排水平面图
• 十五、二十一层给排水平面图
• 标准层二给排水平面图
• 二十九层给排水平面图
• 二十七、三十二层给排水平面图
• 三十三层给排水平面图
• 三十四层给排水平面图
• 屋顶给排水平面图
• 住宅厨卫给排水大样图
• 太阳能热水器系统原理图
• 太阳能套管出屋面大样图
• 一层办公门厅卫生间大样图
• 三层办公楼卫生间大样图
• 生活给水系统展开图
• 给水管井大样图
• 消防电梯集水坑排水系展开图
• 消火栓系统展开图
• 排水系统展开图
• 阳台排水系统展开图
• 雨水、冷凝水系统展开图
• 自动喷淋系统展开图
• 商铺给排水系统图

附件详情

该项目位于安徽，为34层综合楼。地下一层，地上一二层为商铺（部分住宅），三层为办公(部分住宅)，四层以上均为住宅。该项目设计范围：单体楼室内生活给水系统、生活热水系统、生活污水系统、雨水系统、空调冷凝水系统、阳台排水系统、消火栓给水系统、自动喷淋系统。室外给排水及消防给水由总体设计。
编制于2013年，共计29张图纸；

一层给排水平面图

标准层一给排水平面图

厨房给排水大样图

卫生间大样图

生活及消火栓给水系统图

排水系统展开图

第 1 张图

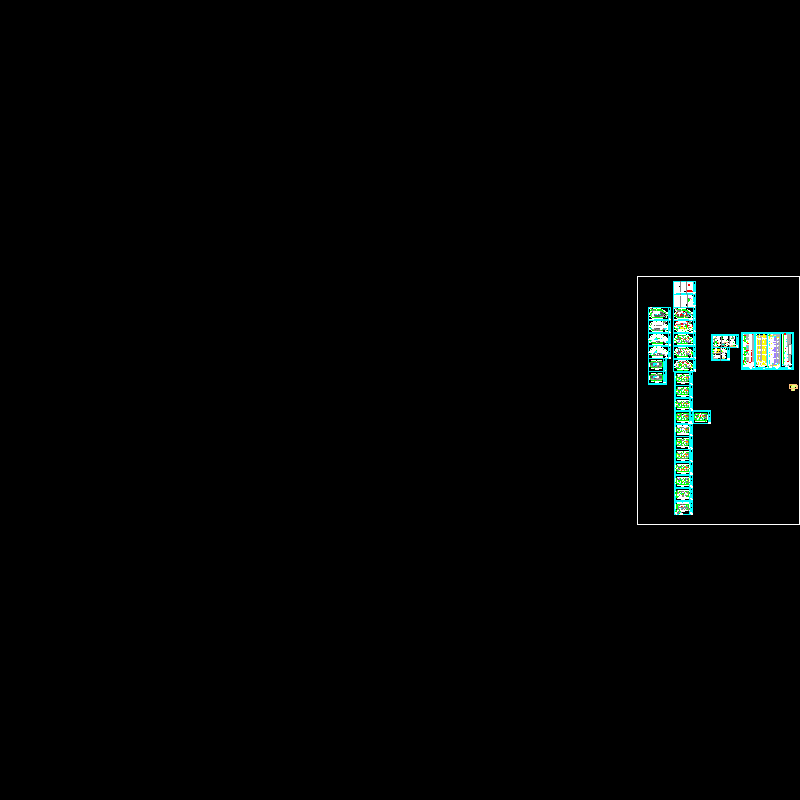

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-24 20:32:44上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
