三万平7层商住建筑水暖施工CAD大样图(太阳能热水)

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:32000平方米
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:38张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水池
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):40
  • 特殊系统:太阳能热水系统
  • 大样节点:水箱,泵房,卫生间
  • 热水供应方式:集中热水供应
  • 项目所在地:浙江

附件详情

  • 资料目录
  • 设计说明、图例、主要设备材料一览表
  • 负一层给排水及消防平面图
  • 负一层给排水及消防平面图
  • 一层给排水及消防平面图
  • 一层喷淋平面图
  • 二层给排水及消防平面图
  • 二层喷淋平面图
  • 三层给排水及消防平面图
  • 三层喷淋平面图
  • 四层给排水及消防平面图
  • 1#楼五层给排水及消防平面图
  • 1#楼六层给排水及消防平面图
  • 1#楼七层给排水及消防平面图
  • 1#楼屋顶给排水平面图
  • 1#楼给排水大样图
  • 1#楼给水系统原理图
  • 热水系统原理图
  • 排水系统图
  • ……
  • 2#楼五层给排水及消防平面图
  • 2#楼六层给排水及消防平面图
  • 屋顶消防水箱大样图
  • 消火栓系统图(一)
  • 喷淋给水系统原理图
  • 消火栓系统图(二)
  • 泵房大样图
  • 一~三层公卫给排水大样图

附件详情

项目概要:该项目位于浙江,是一商住楼给排水项目;地下一层为车库,地上部分共七层,其中一三层为商铺及市场,四七层为住宅,总建筑面积32027平米,建筑主体高度23.70米,属多层民用建筑。
设计范围:该项目设有给水系统、热水系统、排水系统、消火栓给水系统、自动喷水灭火系统;
,共计38张图纸;

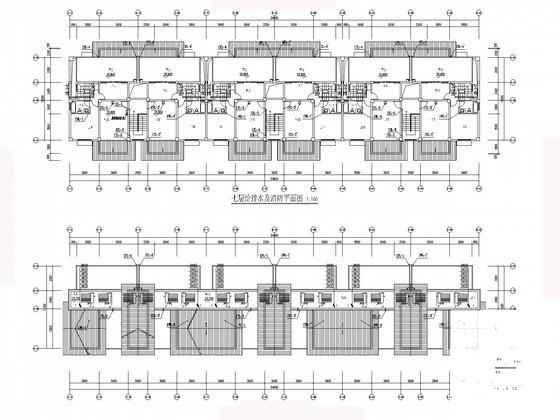

七层及屋顶层给排水图

负一层给排水及消防平面图

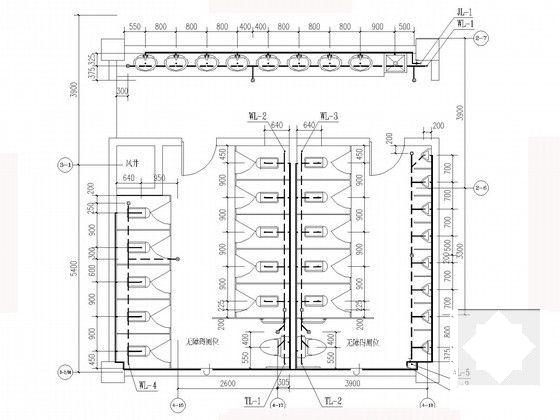

卫生间给排水大样图

剖面图

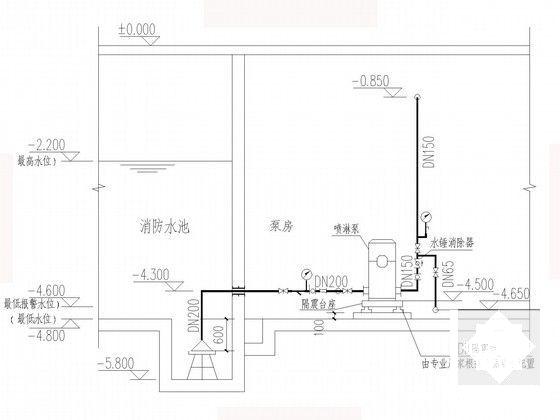

水泵房大样图

给水及热水系统原理截图

消火栓系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 太阳能热水施工 - 1
    太阳能热水施工 - 1
  • 太阳能热水施工 - 2
    太阳能热水施工 - 2
  • 太阳能热水施工 - 3
    太阳能热水施工 - 3
  • 太阳能热水施工 - 4
    太阳能热水施工 - 4
  • 太阳能热水施工 - 5
    太阳能热水施工 - 5
  • 太阳能热水施工 - 6
    太阳能热水施工 - 6
  • 太阳能热水施工 - 7
    太阳能热水施工 - 7
以上是部分截图,请下载附件后查看完整高清内容
太阳能热水施工下载
