附件设计说明：有
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑设计结构形式：其他结构
-
建筑设计面积：30000平方米
-
建筑地上层数：4层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：61张
-
设计年代：近代
-
地下室用途：设备用房,其它
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
-
供水方式：市政供水
-
供水分区：无
-
排水体制：污废合流,雨污合流
-
排水技术：重力排水
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室外(L/S)：25
-
消火栓用水量室内(L/S)：15
-
大样节点：泵房,厨房,卫生间,集水坑
-
热水供应方式：集中热水供应
-
项目所在地：安徽
附件详情
-
给排水设计说明
-
食堂部分：
-
一层给排水平面图
-
二层给排水平面图
-
三层给排水平面图
-
四层给排水平面图
-
屋顶层给排水平面图
-
喷淋系统原理图
-
给水系统透视图
-
雨水系统原理图
-
生活排水系统原理图
-
厨房排水系统透视图
-
消防系统
透视图
-
卫生间大样图
-
设备及主要材料表
-
……
-
实验楼部分
-
地下一层给排水平面图
-
一层给排水平面图
-
二层给排水平面图
-
三层给排水平面图
-
四层给排水平面图
-
屋顶给排水平面图
-
消火栓系统透视图
-
给水系统透视图
-
排水系统原理图
-
实验室排水系统透视图
-
集水坑透视图
-
雨水系统原理图
-
设备材料表
附件详情
项目概要：本项目位于安徽，共有综合教学楼、实验楼、宿舍楼、食堂、门卫室等建筑构成；其中：综合教学楼,4/-1层，建筑设计面积：14402.16平米，框架结构；实验楼, 4/0层，建筑设计面积：5893.00平米, 框架结构；1#宿舍楼, 4/0层，建筑设计面积：2797.28平米, 框架结构；2#宿舍楼, 4/0层，建筑设计面积：2112.32平米, 框架结构；食堂及风雨操场, 4/0层，建筑设计面积：5001.53平米, 框架结构；独立连廊、门卫，一共7个单体及各项构筑物、运动场地等。
该资料范围包括该项目的室内外消防、给排水及雨水及建筑灭火器的配置。
，共61张图纸。

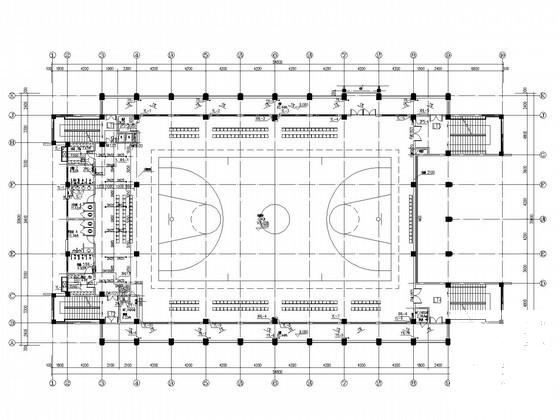

三层篮球场地给排水平面图

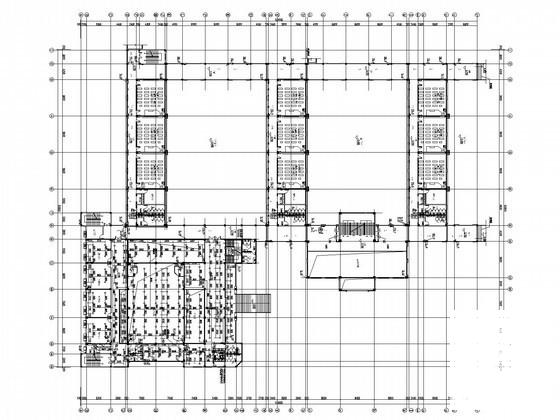

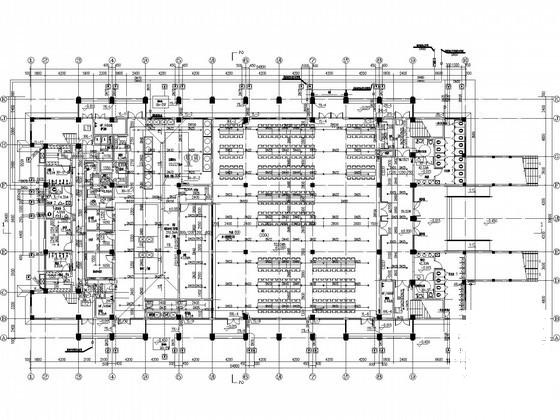

二层给排水平面图

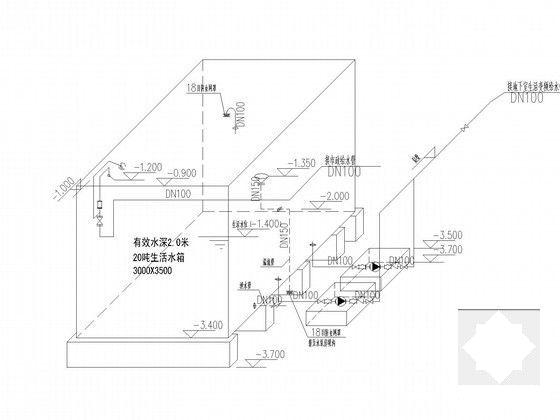

水泵房详图

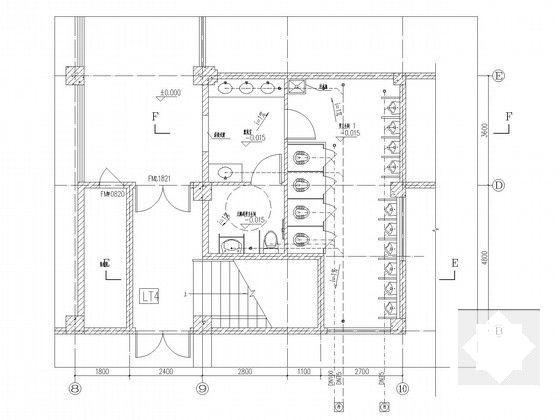

卫生间大样图

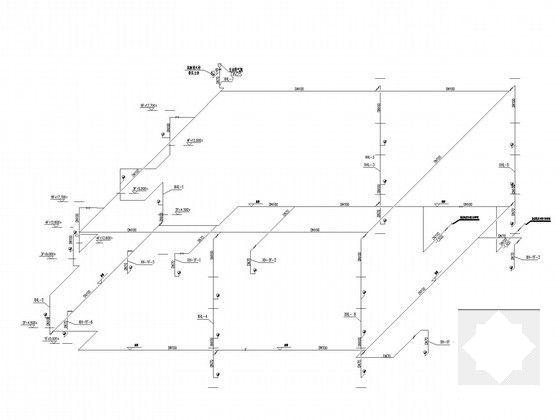

消防系统透视图
集水坑透视图
实验室排水系统透视图
喷淋系统原理图
