一份6层中学宿舍给排水CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宿舍建筑
• 建筑层数：多层建筑
• 建筑设计面积：6652.268平方米
• 建筑高度：23.25m
• 地上楼层：6层
• 设计阶段：施工图设计
• 供水方式：市政供水,气压设备供水
• 供水分区：两区
• 污废水排水体制：合流
• 设计内容：给水系统,热水系统,污水排水系统,消火栓系统
• 设置场所火灾危险等级：严重危险级Ⅰ级
• 参考图纸：20张以下
• 设计年代：近代

附件详情

东莞某中学给排水施工图，本项目为学生宿舍，共六层,建筑面积为6652.268平方米，建筑物高度为23.250米。

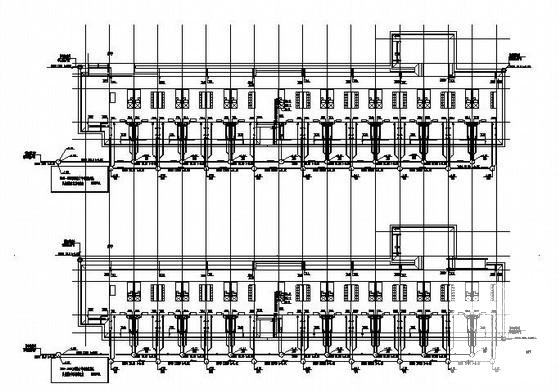

第 1 张图

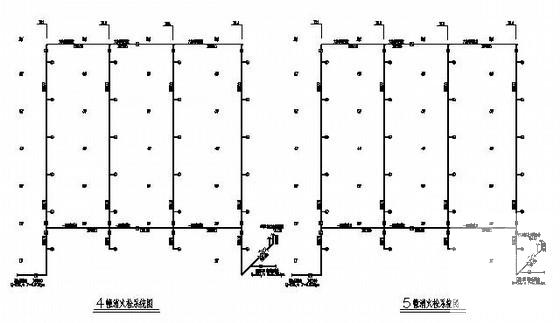

第 2 张图

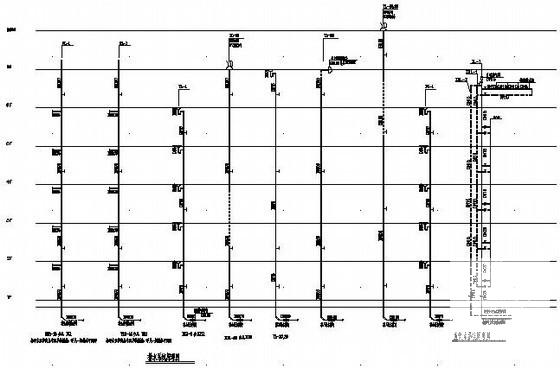

第 3 张图
