一份6层大学宿舍楼建筑给排水CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水方式：市政供水
• 供水分区：无
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：卫生间
• 热水供应方式：集中热水供应
• 项目所在地：安徽

附件详情

• 资料目录
• 给排水设计说明
• 一层平面图
• 二层平面图
• 三至六层平面图
• 阁楼层平面图
• 屋顶层平面图
• 消火栓给水系统图
• 生活给水系统图
• 生活给水系统图
• 雨.污水系统图
• 卫生间平面
• 卫生间系统图
• 宿舍单元平面.系统图

附件详情

项目概要：该项目位于安徽，是一大学宿舍楼给排水项目，建筑共6层，建筑高度为21.6米；
设计范围：生活给水系统、污水系统、雨水系统、 消防系统 等；
共计13张图纸

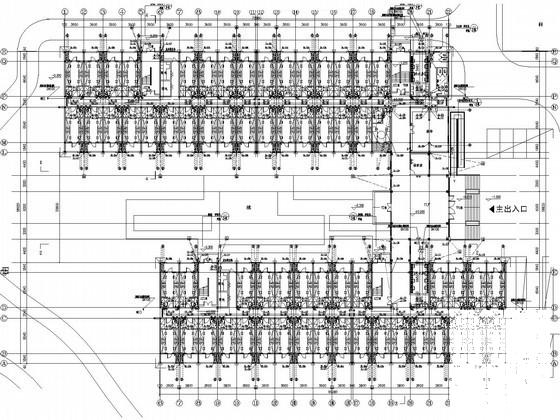

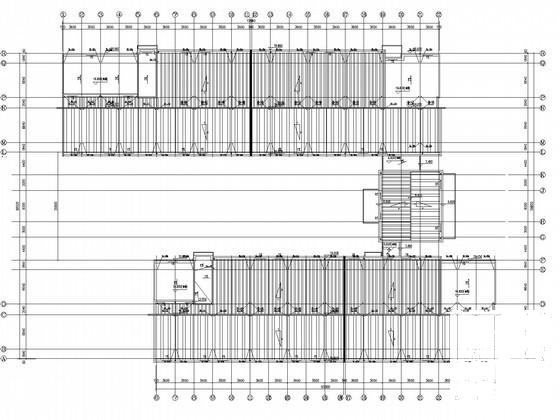

屋顶层 平面布置图

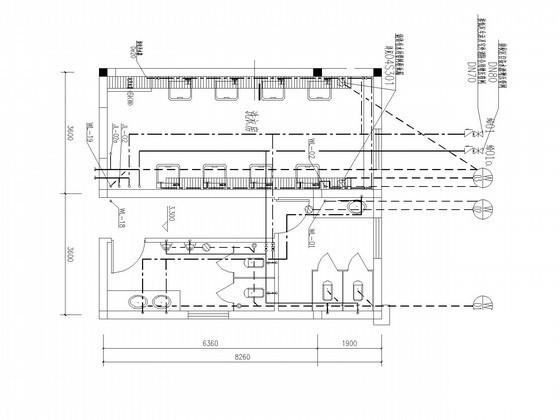

卫生间平面详图

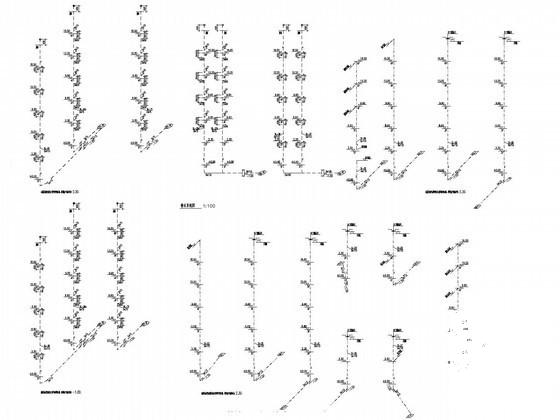

生活给水系统原理图

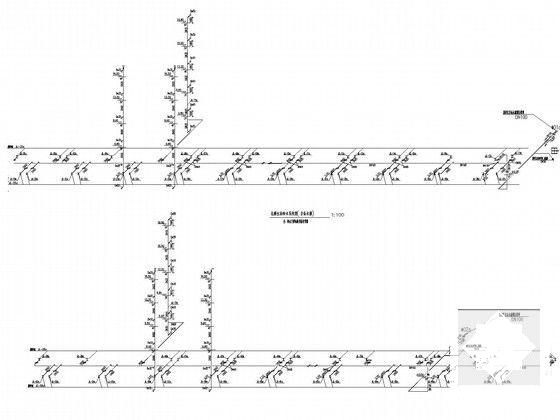

污废系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
