宿舍楼给排水CAD图纸

附件详情

1、该资料为XXXXXXXX有限公司职工宿舍楼室内给排水工程(XX工业区)。
2、具体土建尺寸和房间布置以土建设计图为准，每间宿舍计划居住4人，共34间×4人×5层=680人。
3、该资料图纸尺寸单位以mm计，标高以m计，室内地坪标高为±0.000。
4、该项目为5层砖混结构，建筑面积为：1179.486m2×5层=5897.43m2。
5、每层设男卫2间21.37m2×2间=42.74m2、盥洗室1间21.37m2、沐浴室1间21.37m2。

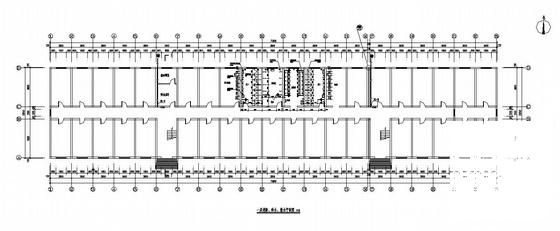

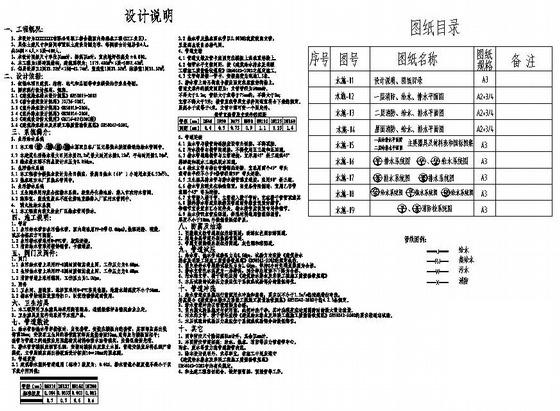

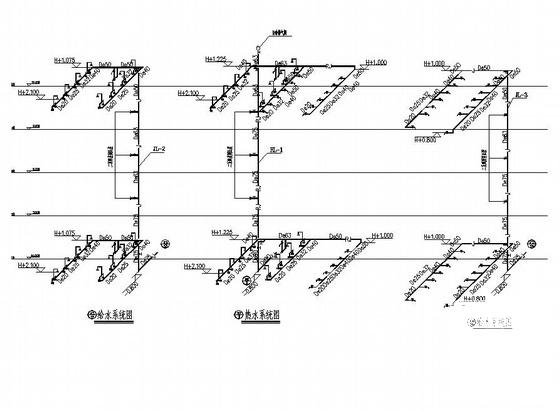

这份参考资料主要包括设计说明、给排水及消防平面图、给排水系统图、热水系统图、消防栓系统图 等，共9张图纸。
