一份6层学校宿舍楼给排水CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 项目所在地：重庆

附件详情

• 屋面给排水平面图

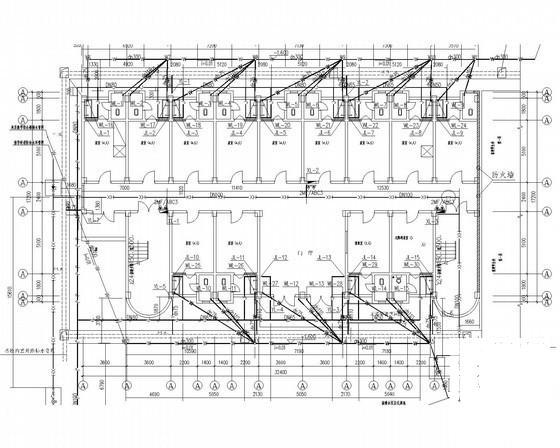

• 给排水平面图
• 卫生间，阳台给排水大样图
• 消防系统 图
• 雨水系统图
• 排水系统图
• 给水系统图

附件详情

设计范围：建筑 用地红线 范围内的给排水及消防给水设计。
，共11张。

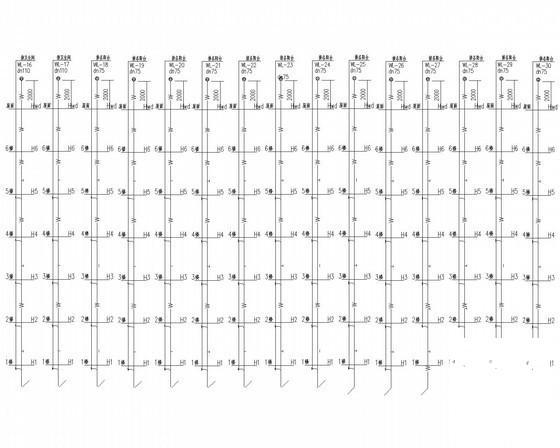

排水系统图

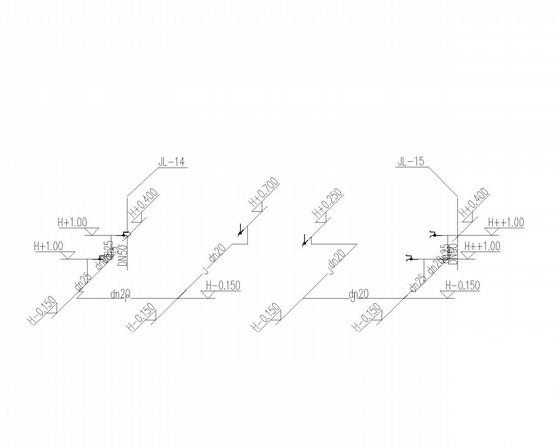

卫生间、阳台支管大样图

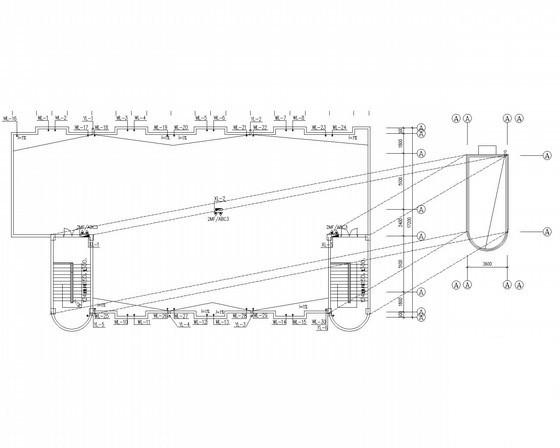

屋面给排水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
