学校宿舍楼阳台、卫生间改造给排水施工图纸cad系统图及布置图

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,其他
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 排水体制：污废分流,雨污分流
• 项目所在地：广东

设计总说明：1、项目概要：该项目为 广东省职业学校宿舍楼阳台、卫生间改造 给排水施工图 ，本次翻新改造范围包括：男学生宿舍楼3-6层，女学生宿舍楼2-9层。

2、设计范围：该资料范围为男学生宿舍楼3-6层及女学生宿舍楼2-9层中阳台、卫生间内的给排水设计。

部分图纸展示：

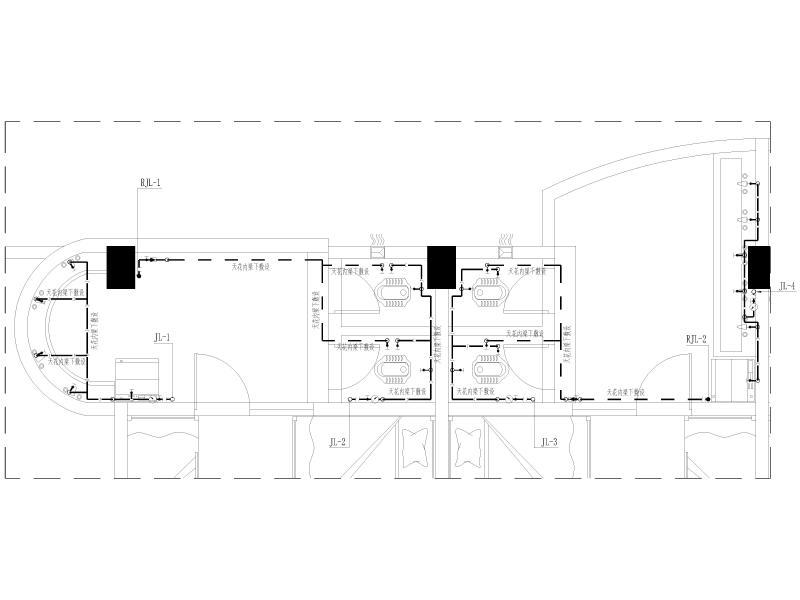

女生宿舍卫生间给水布置图

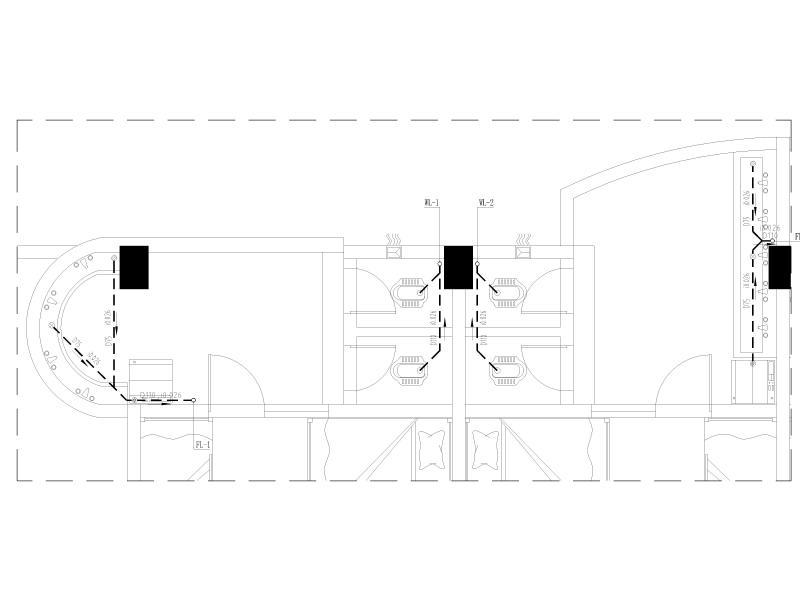

女生宿舍卫生间排水布置图

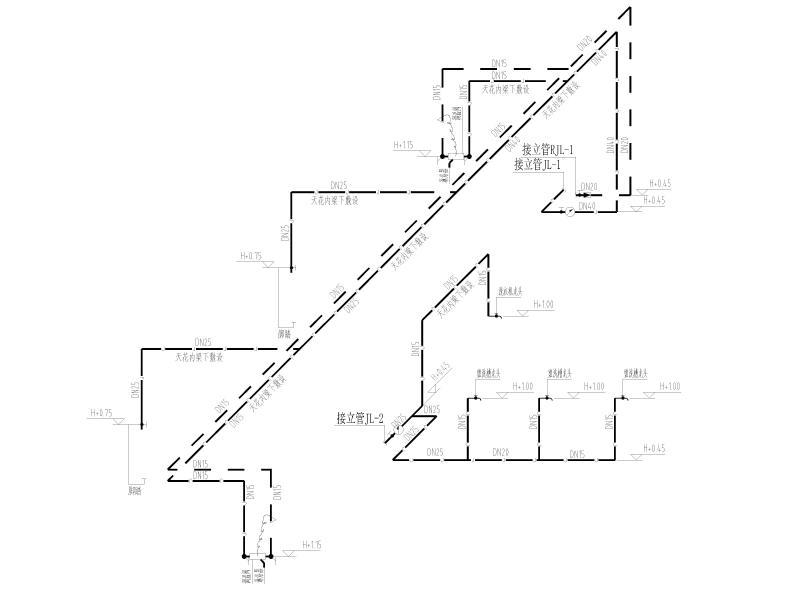

男生宿舍卫生间给水支管系统图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
