[CAD]11层商住楼给排水及暖通图纸(平面布置图)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 地下室用途：设备用房,其它
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,稳压泵,水池
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,厨房,卫生间,设备房布置
• 项目所在地：新疆

附件详情

• 采暖通风，给排水设计总说明
• 地下室设备干管布置图
• 一层给排水、消防布置图
• 户型及跃层厨卫布置详图
• 给排水水系统图
• 跃层消防干管平面图
• 消火栓给水系统图
• 水箱间 平面布置图
• 一层盘管平面布置图
• 二-十层盘管平面布置图
• 十一层盘管平面布置图
• 跃层盘管平面布置图
• 采暖系统图

附件详情

该项目位于新疆，为二类高层建筑,建筑高度42.90m；地下室为不燃物品储藏空间；一层为商业空间,三至十一层为普通住宅。图中室内标高为±0.000,室外地面标高为-0.150m。管道标高以管中心计.管道尺寸以毫米计。
，共12张图。

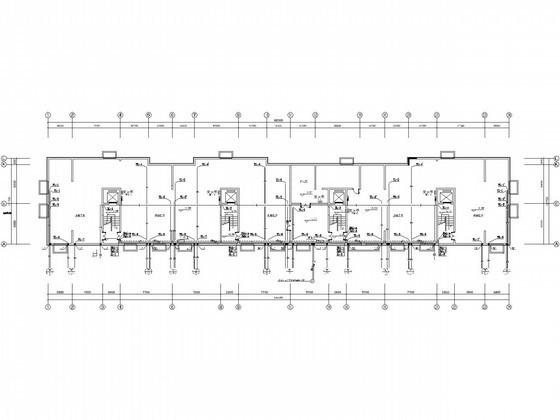

地下室设备干管布置图

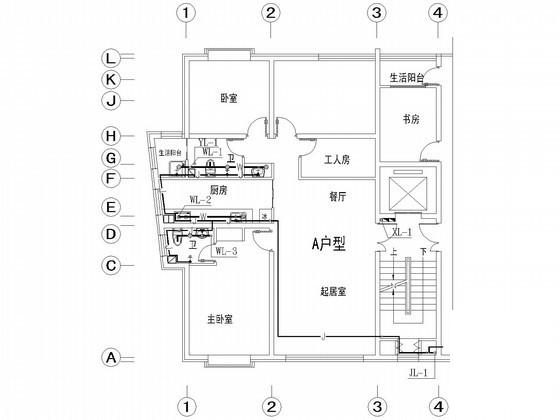

A户型及跃层厨卫布置详图

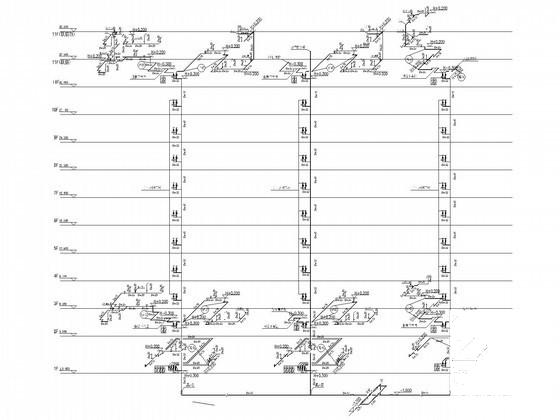

给水水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
