27层剪力墙商住楼结构设计CAD图纸(平面布置图)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑高度：高层建筑
• 设计阶段：施工图设计
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,框架剪力墙结构
• 基础形式：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 人防或地下车库：有
• 参考图纸：20-50张

附件详情

该资料包含： 结构设计说明 ，桩位平面布置图，桩详图，承台梁 平面布置图 ，承台梁详图，基础板配筋图，墙平面定位图，暗柱配筋详图，板平面布置及配筋图，梁平面配筋图，楼 楼梯详图 等
共30张图纸。

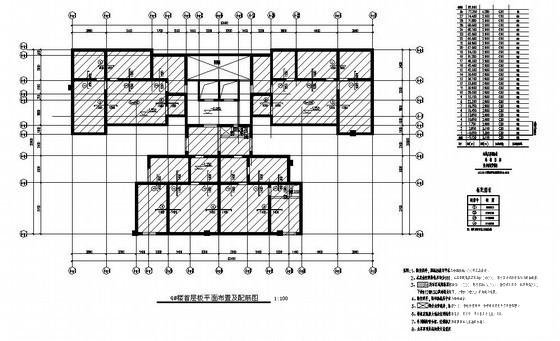

第 1 张图

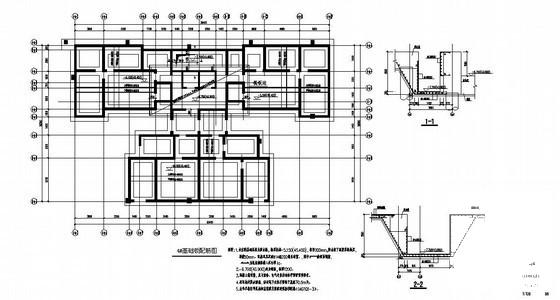

第 2 张图

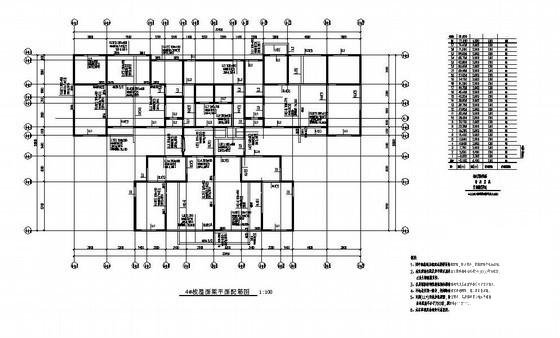

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-24 23:04:34上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
