33层剪力墙结构商住楼结构设计施工CAD图纸

附件详情

该项目为陕西某商住楼结构图，该楼地上共三十三层，其中一~三层为商业，其余为住宅，结构总高度为99.85米，建筑设计结构形式为剪力墙结构，基础为灌注桩基础，8度设防。

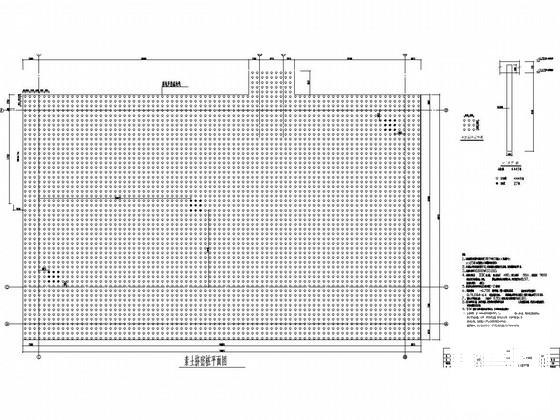

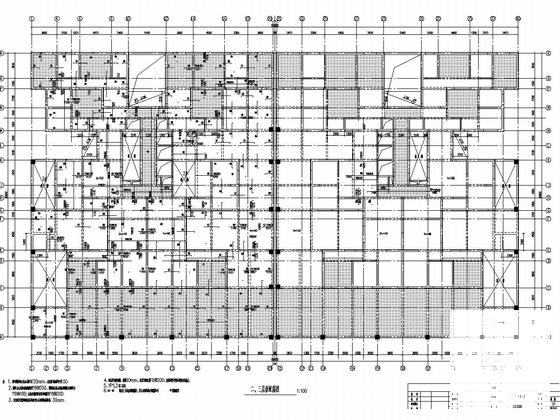

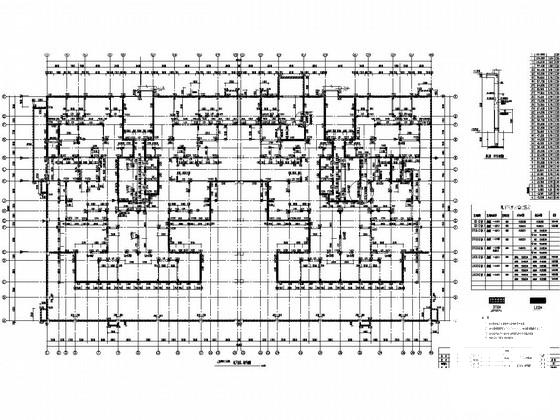

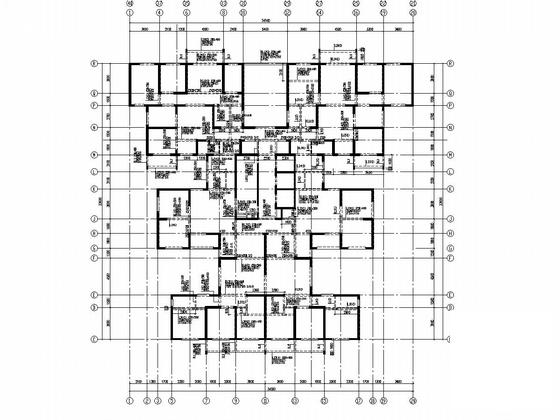

该资料包含： 结构设计说明 、素土挤密桩平面图、灌注桩平面图、地下室底板配筋图、墙平面图、柱平面图、剪力墙柱表、板配筋图、梁配筋图、剪力墙留洞图、 楼梯详图 等共63张图纸。
