12层与17层剪力墙结构商住楼结构施工CAD图纸

附件详情

该项目为河北某小区的两套住宅楼，分别为地上12层与地上17层，主体地下一层，12层建筑主体高度为34.5米，17层建筑主体高度为51.9米，本基础采用CFG桩基与筏板基础，6度设防。

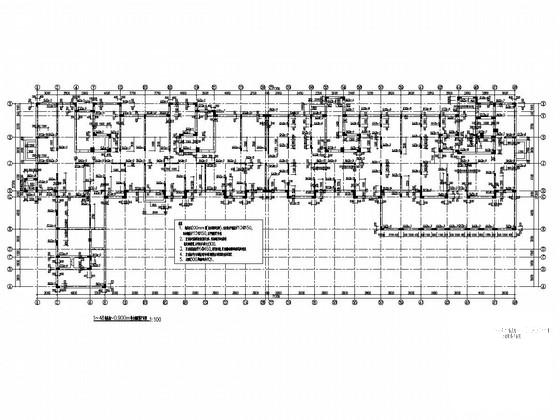

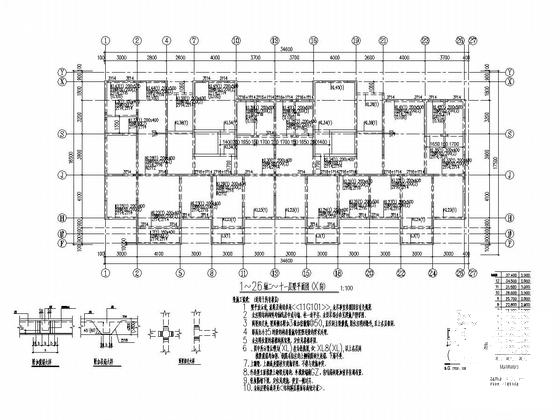

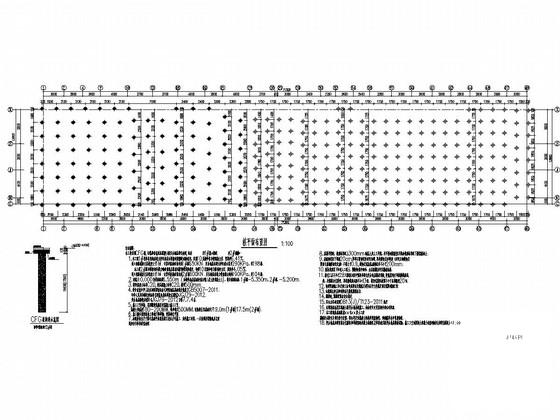

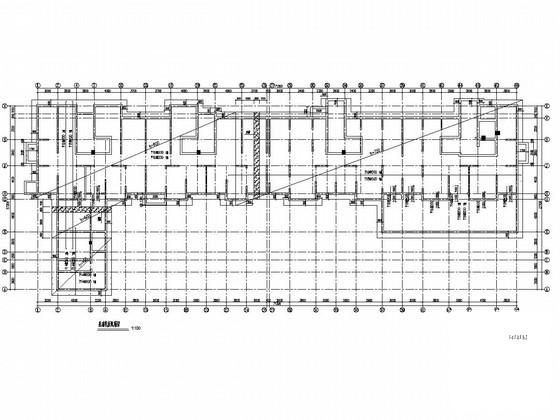

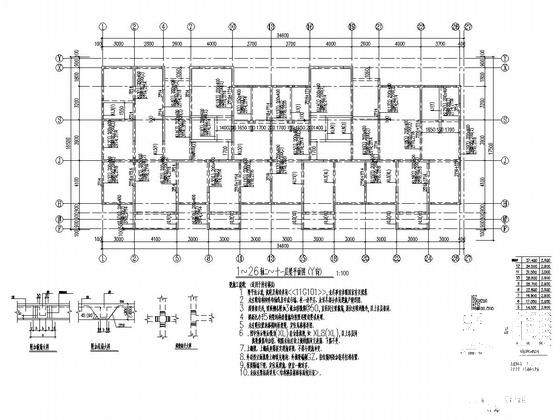

该资料包含： 结构设计说明 、人防 结构设计说明 、桩 平面布置图 、基础筏板配筋图、基础筏板详图、剪力墙配筋平面图、剪力墙暗柱表、人防剪力墙配筋平面图、地下室顶梁平面图、地下室顶板平面图、剪力墙配筋平面图、梁平面图、板平面图、 楼梯详图 、节点索引平面图、 节点详图 等共70张图纸。
