34层剪力墙结构综合商住楼结构施工CAD大样图

附件详情

该项目是综合商住楼项目，地上34层，地下1层，地上一二层为商铺（部分住宅），商铺一层层高为3500/3600，二层层高为2900，住宅部分一二层高均为2950;三层为办公(部分住宅)，办公层高3000/3300，住宅部分层高为2950;上部31层住宅，层高为2900。
建筑设计结构形式为34层(带阁楼)剪力墙结构，主楼嵌固部位：基础承台顶，该项目采用人工挖孔桩基础(主楼部分)+柱下独立基础(商业部分)，抗震设防烈度为7度。

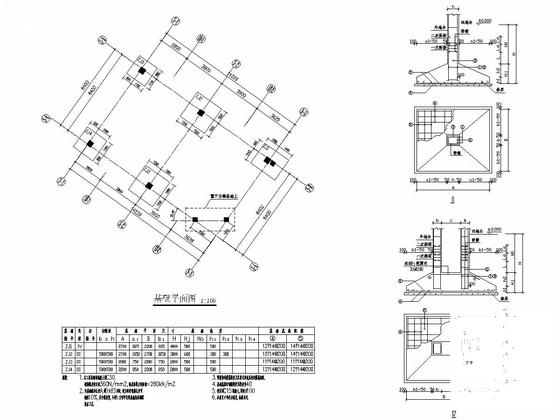

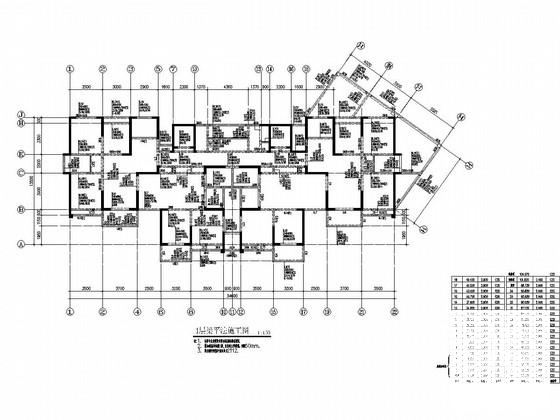

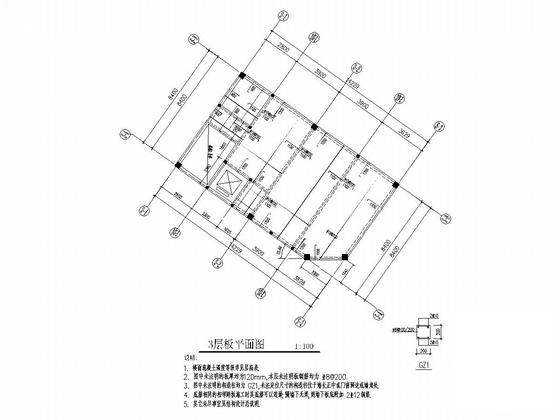

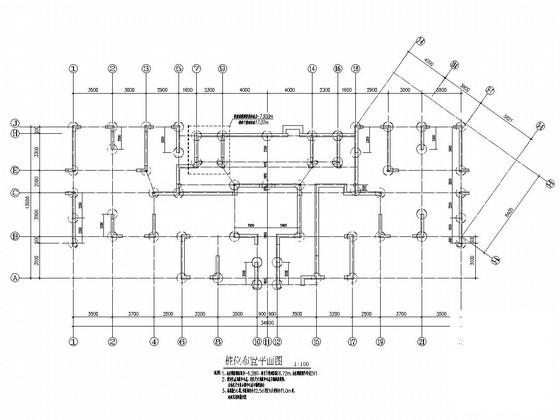

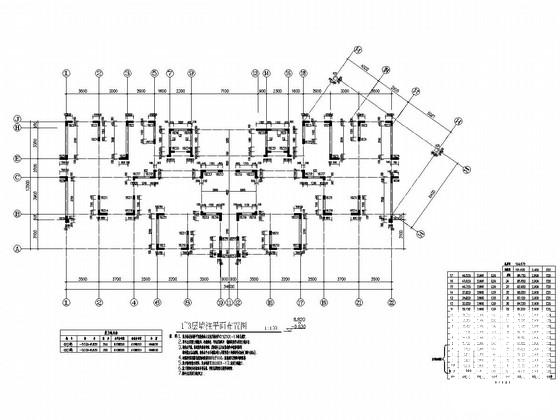

该资料包含：结构设计总说明（一~三），桩位布置图，桩详图，基础梁平法施工图，各层墙柱 平面布置图 ，梁平法施工图，板平面图，柱配筋表，楼梯图，结构大样图；商业部分基础图，梁板柱配筋图，共计70张图。
分享投稿时间：近几年11月。
