32层剪力墙结构高层商住楼结构施工CAD大样图

  • 建筑类别:住宅, 商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:32层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 地下室功能:车库
  • 参考图纸:56张
  • 设计年代:近代

附件详情

该附件为四川某小区普通的商住楼,地上32层,地下两层,建筑设计结构形式为剪力墙结构,基础为筏板基础,7度设防。

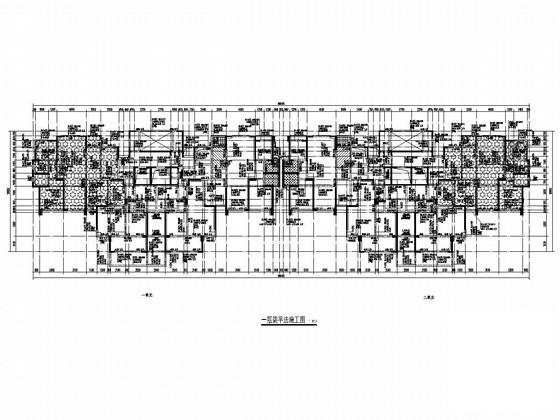

该资料包含: 结构设计说明 、节点大样、墙柱平法施工图、边缘构件及框架柱表、梁平法施工图、板配筋图、楼梯结构施工图等共56张图纸。

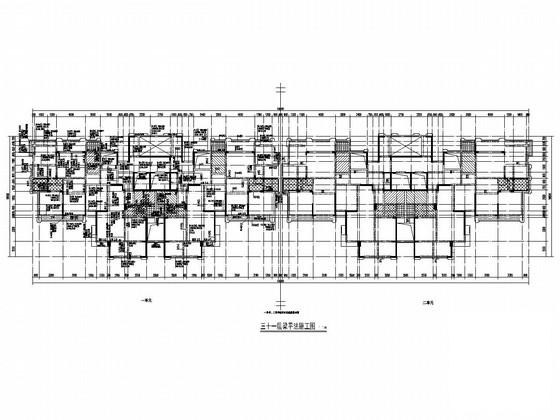

三十一层梁平法施工图

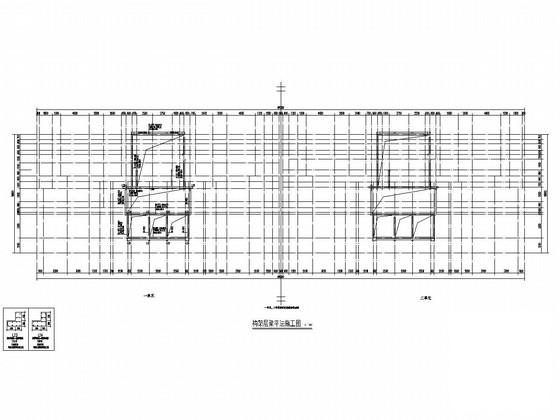

构架层梁平法施工图

屋面层板配筋图

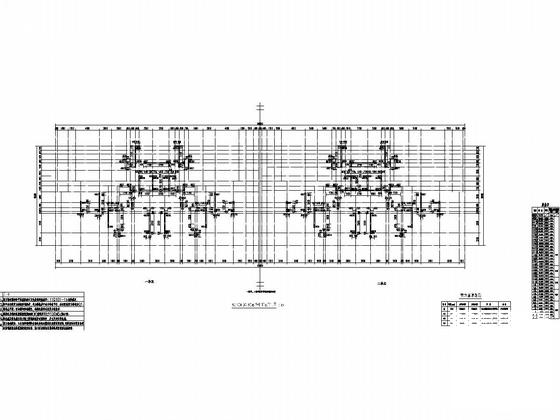

92.950~95.950m墙柱平法施工图

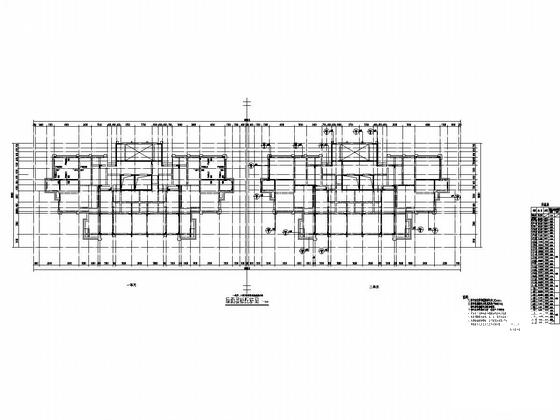

基顶~负一层结构板面标高墙柱平法施工图

2.950~14.950m框架柱和剪力墙边缘构件表

节点大样图

楼梯结构施工图

二层板配筋图
