32层剪力墙结构商住楼结构施工CAD大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:32层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:50张
  • 设计年代:近代

附件详情

该项目位于湖北省,地上32层(局部26层),地下2层,地下部分为车库,地上部分为住宅,2层商业,剪力墙结构,采用人工挖孔桩基础(ZHx),基础设计等级为甲级,抗震设防烈度为6度。

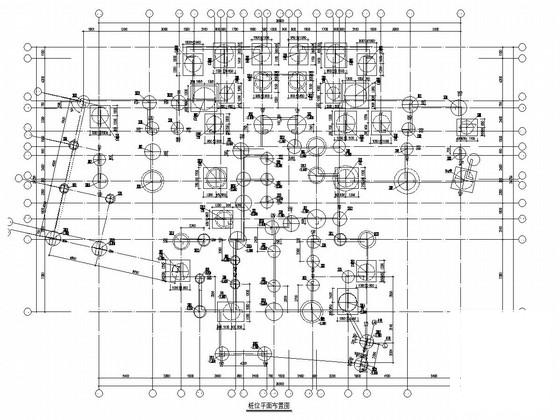

该资料包含:结构设计总说明,桩位平面布置图,地梁平面布置及板配筋图,桩身大样图,竖向构件 平面布置图 ,墙肢大样图,各层板配筋图,X、Y向梁配筋图,楼梯图等共计50张图。
分享投稿时间:近几年11月

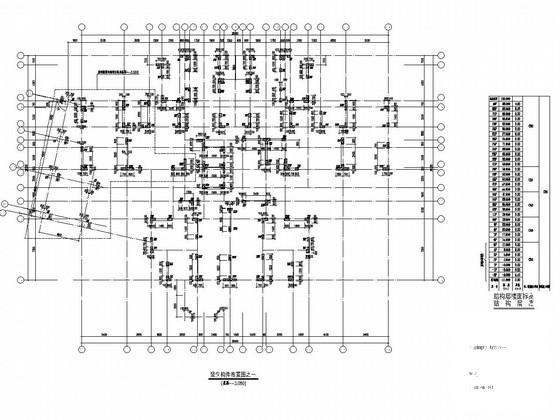

竖向构件布置图

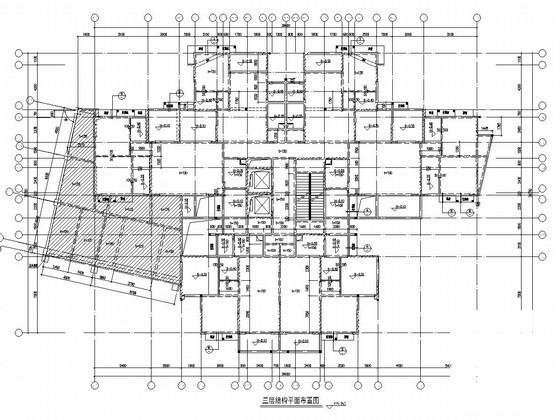

三层结构平面布置图

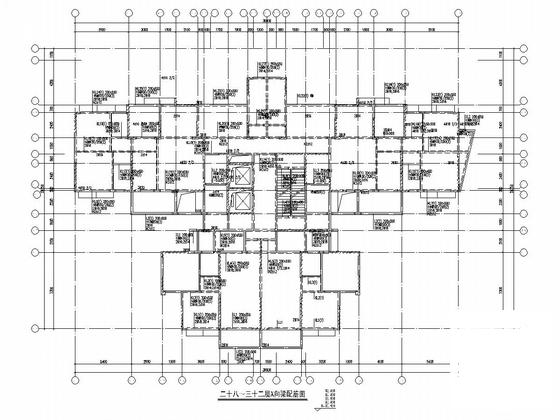

二十八~三十二层X向梁配筋图

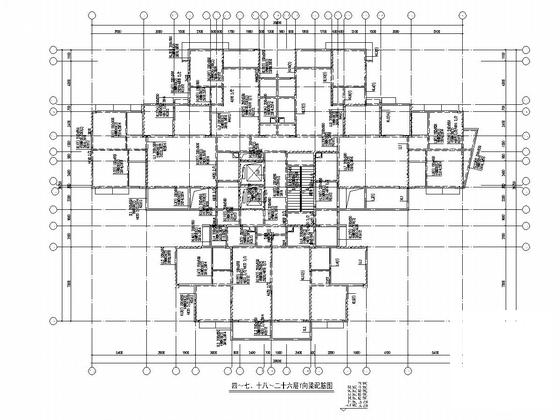

四~七、十八~二十六层Y向梁配筋图

桩身大样图

楼梯施工图

二十八~三十二层板配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 32层剪力墙结构商住楼结构施工CAD大样图 - 1
    第 1 张图
  • 32层剪力墙结构商住楼结构施工CAD大样图 - 2
    第 2 张图
  • 32层剪力墙结构商住楼结构施工CAD大样图 - 3
    第 3 张图
  • 32层剪力墙结构商住楼结构施工CAD大样图 - 4
    第 4 张图
  • 32层剪力墙结构商住楼结构施工CAD大样图 - 5
    第 5 张图
  • 32层剪力墙结构商住楼结构施工CAD大样图 - 6
    第 6 张图
  • 32层剪力墙结构商住楼结构施工CAD大样图 - 7
    第 7 张图
  • 32层剪力墙结构商住楼结构施工CAD大样图 - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
