地上11层剪力墙结构商住楼结构施工CAD大样图
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 雪压：0.10kN/平方米
- 地下室功能：车库
- 参考图纸：18张
- 设计年代：近代
附件详情
该项目为四川某商住楼，地下一层，一层商业裙房加上上部十层住宅，主体结构采用全现浇的钢筋混凝土短肢剪力墙加普通剪力墙结构体系，商业裙房类采用框架结构，基础采用筏板基础，6度设防。
该资料包含：结构设计总说明、墙柱平面定位图、板平面配筋图、梁平面配筋图、楼梯结构大样图等共18张图纸。

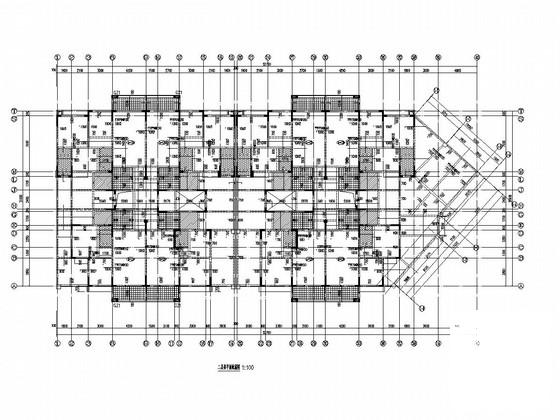

二层板平面配筋图

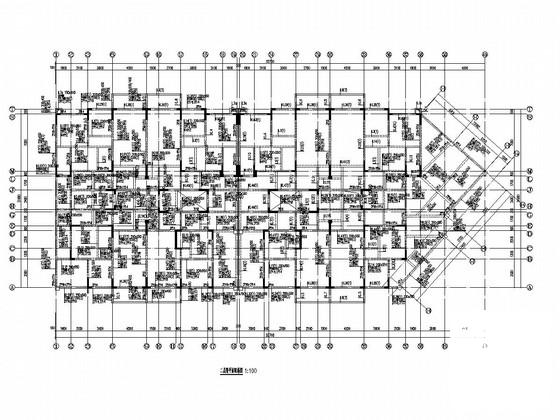

二层梁平面配筋图

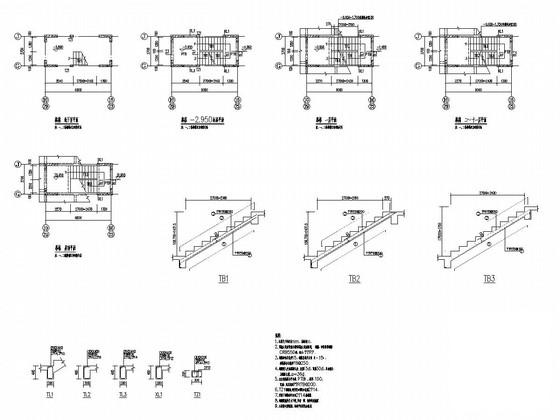

楼梯结构大样
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
剪力墙结构商住楼 - 1 -
剪力墙结构商住楼 - 2 -
剪力墙结构商住楼 - 3 -
剪力墙结构商住楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.84 MB
- 收藏次数：0
-
文件名称：
附件-995888997505680586000.rar
剪力墙结构商住楼下载
