地上24层剪力墙结构商住楼结构CAD施工大样图（仅地上部分）(dwg)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度：高层建筑
• 地上层数：24层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 地下室功能：车库
• 参考图纸：27张
• 设计年代：近代

附件详情

该项目为湖南某商住楼，地上24层，地下一层，建筑结构形式为框剪结构，基础采用以中风化泥灰岩为持力层的预应力管桩，不考虑抗震设防。

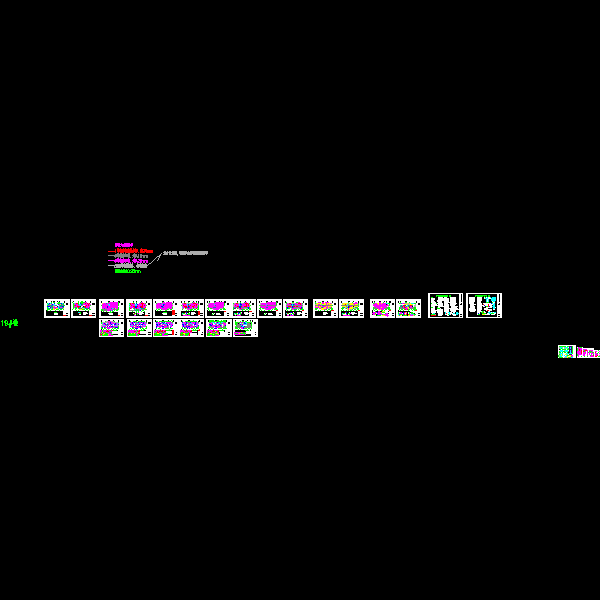

该资料包含：结构设计说明、竖向结构图、梁配筋平面图、板配筋平面图、 楼梯详图 、墙身大样等共27张图纸。
