27层剪力墙结构商住楼结构施工CAD大样图

附件详情

该项目是湛江某商住楼项目，地上27层，剪力墙结构，总高度为91.200米，标准层层高为3.100米。设置三层地下室将地上各栋连为一体，主要结构跨度为7.6、8.1米；其功能为管理用房、地下车库；其中地下三层为六级人防地下室。桩基础，基础设计等级为乙级。

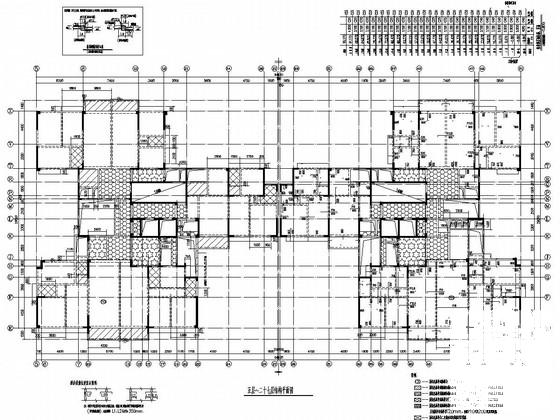

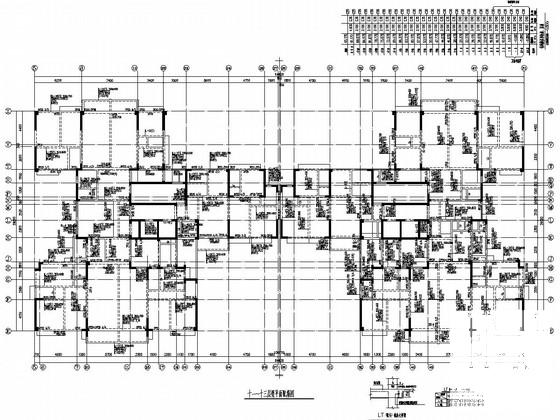

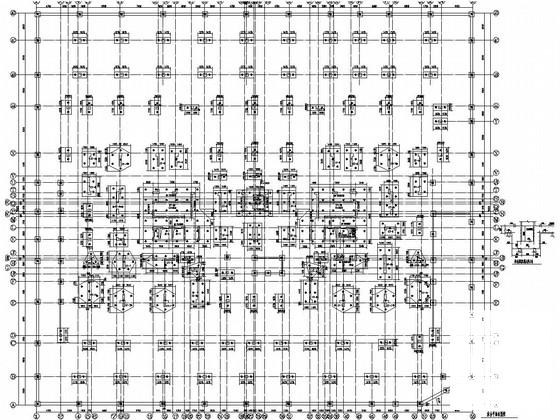

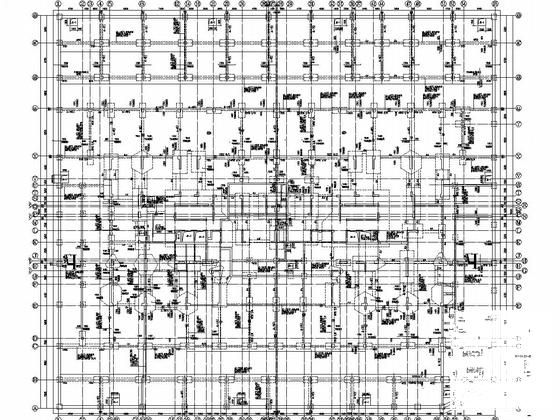

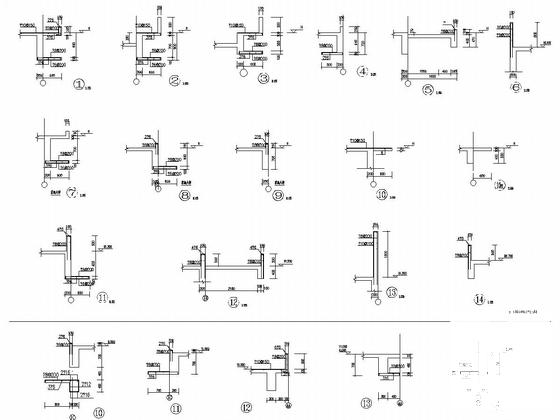

该资料包含：结构设计总说明，人防地下室结构设计总说明，基础图，承台图，地下部分梁板图，墙柱图，地上部分梁配筋图，墙柱图，结构布置图，节点大样图，楼梯图等共计44张图。
分享投稿时间：近几年6月。
