21层剪力墙结构商住楼结构施工CAD图纸

附件详情

该附件为河南某小区商住楼，主楼地上21层和2栋2层的商业网点单体，主楼，地上2层外扩为商业裙房，3层以上为住宅楼，总高度为63.8米，主楼建筑设计结构形式为剪力墙结构，配楼为框架结构，主楼基础采用CFG桩处理后的复合地基上的平板式筏板基础，裙楼采用天然地基上的柱下独立基础，6度设防。

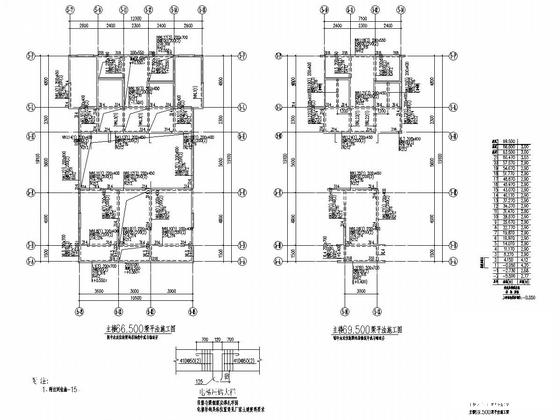

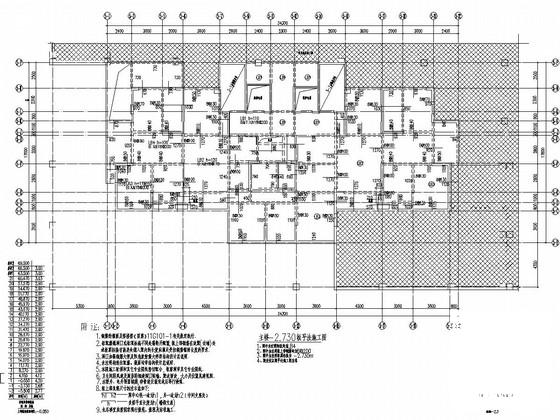

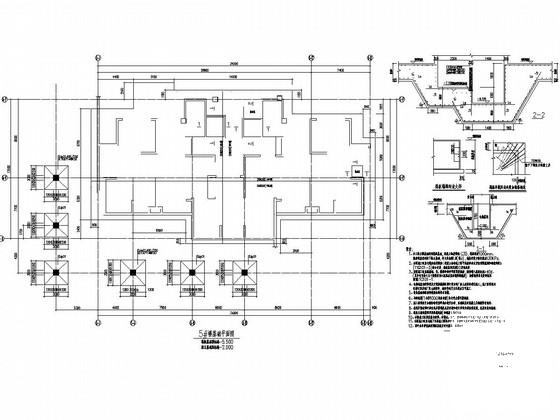

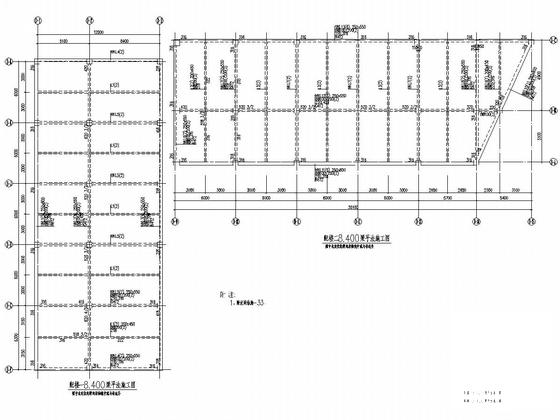

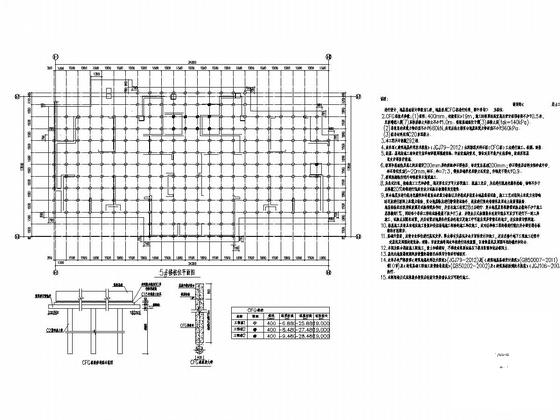

该资料包含： 结构设计说明 、桩位平面图、基础平面图、墙柱 平面布置图 、墙边缘构件表、梁平法施工图、板平法施工图、柱平法施工图、 楼梯详图 、节点详图等共42张图纸。
