31层剪力墙结构商住楼结构施工CAD图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:31层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:35张

附件详情

该附件为湖北某商住楼,地上31层,地下一层,其中塔楼为剪力墙结构,裙楼为框架剪力墙结构,基础为人工挖孔桩基础,6度设防。
该资料包含: 结构设计说明 、桩基平面图、梁配筋平面图、板配筋平面图、剪力墙 平面布置图 、地下室结构图、 楼梯详图 、结构详图等共35张图纸。

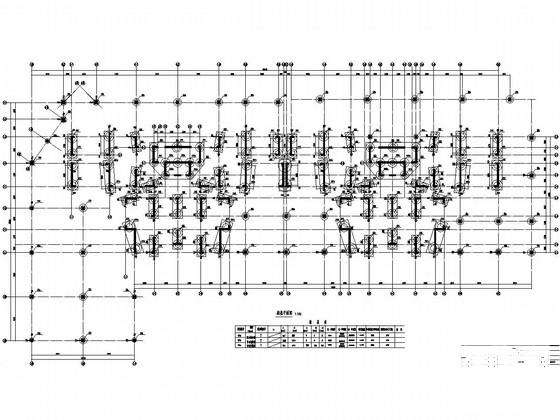

承台平面图

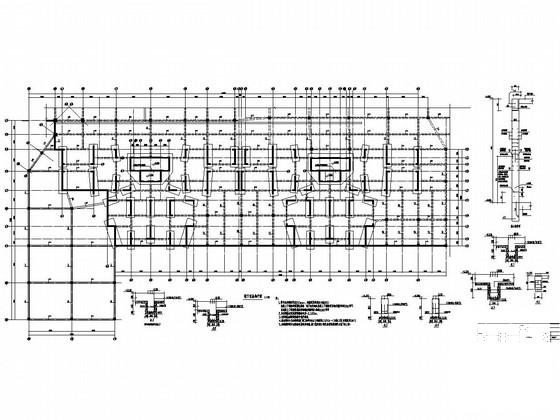

地下室结构平面

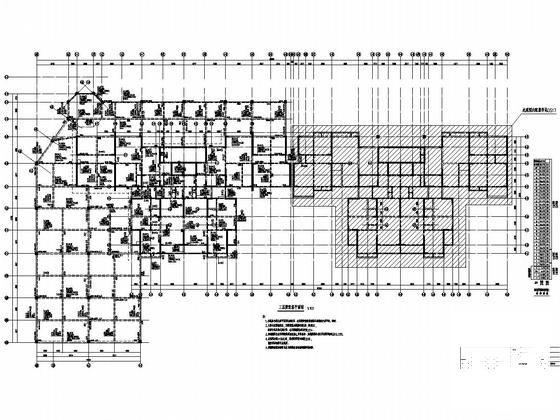

三层梁配筋平面图

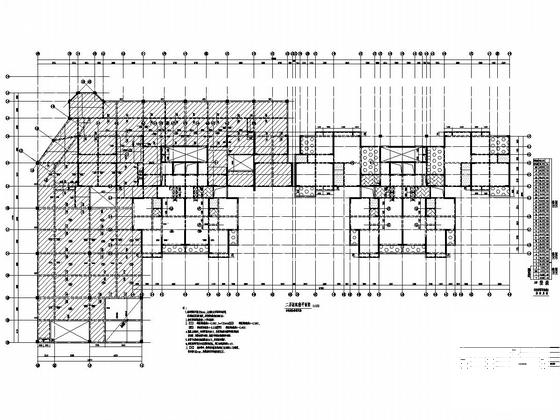

二层板配筋平面图

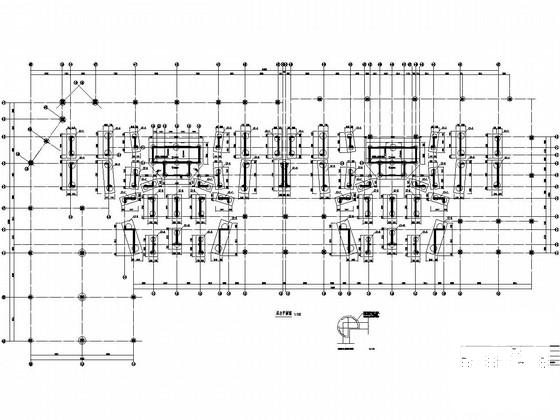

地下室顶板~10.470标高剪力墙平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 31层剪力墙结构商住楼结构施工CAD图纸 - 1
    第 1 张图
  • 31层剪力墙结构商住楼结构施工CAD图纸 - 2
    第 2 张图
  • 31层剪力墙结构商住楼结构施工CAD图纸 - 3
    第 3 张图
  • 31层剪力墙结构商住楼结构施工CAD图纸 - 4
    第 4 张图
  • 31层剪力墙结构商住楼结构施工CAD图纸 - 5
    第 5 张图
  • 31层剪力墙结构商住楼结构施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
