27层剪力墙结构商住楼结构施工CAD图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.20kN/平方米
  • 地下室功能:车库
  • 参考图纸:38张
  • 设计年代:近代

附件详情

该项目为某高层商住楼,主楼为地下一层,地上27层,建筑高度为79米,建筑设计结构形式为剪力墙结构,基础形式为平板式筏形基础,裙房为地上一层,框架结构,基础为独立基础,7度设防。

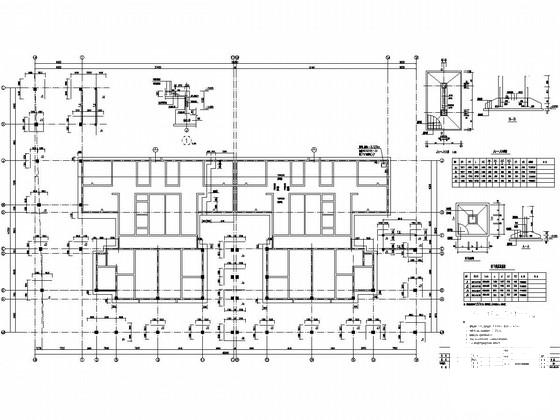

该资料包含: 结构设计说明 、基坑开挖图、基础 平面布置图 、筏板配筋图、梁配筋图、板配筋图、剪力墙布置图、框架柱布置图、核心筒 楼梯详图 、连梁配筋表、剪力墙暗柱配筋表、车道施工图等共38张图纸。

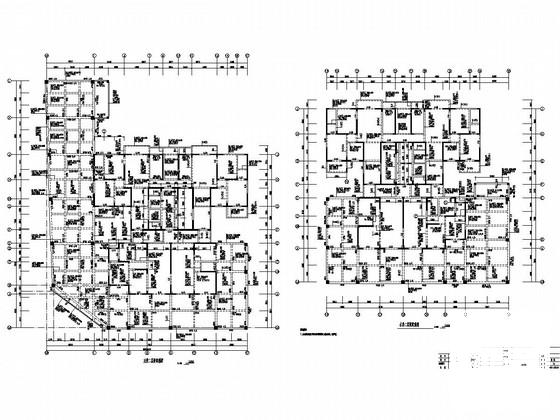

二层梁配筋图

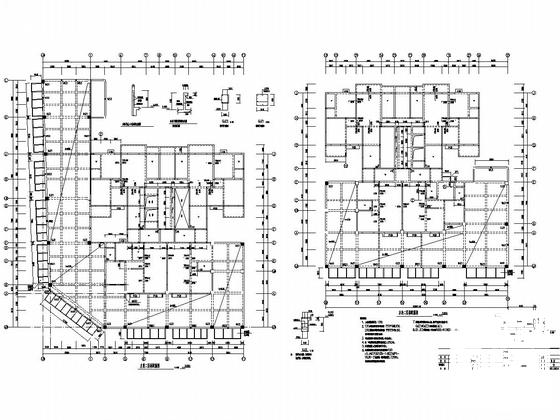

跃层及屋面梁配筋图

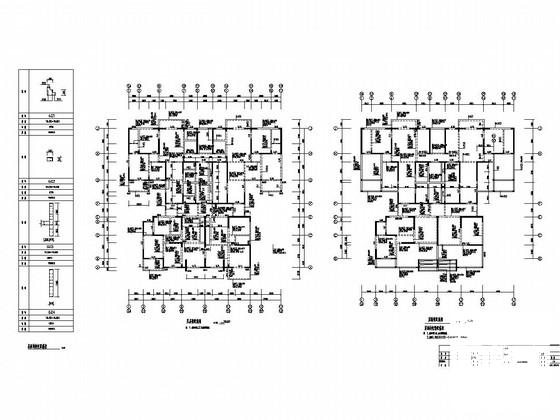

二层板配筋图

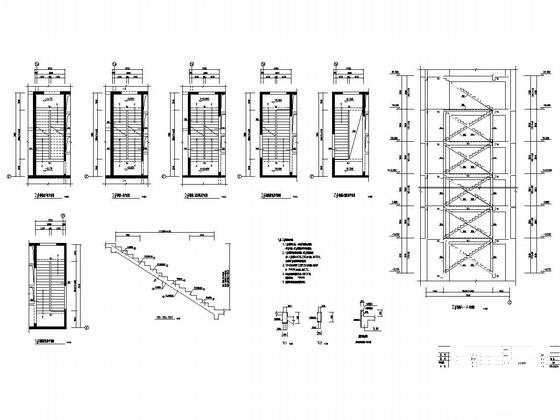

核心筒楼梯详图

地下室顶板板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
