一份国内市小汤山医院暖通CAD施工方案图纸(平面布置图)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 建筑类别：医疗
• 图纸设计深度：施工图
• 图纸年代：近代
• 设计内容：空调,通风
• 项目地址：北京

北京市临时医院暖通施工图

系统概况：

1. 医护人员走廊及医护人员房间：设置集中送风系统（S-1、S-2等）和排风系统（P-1、P-2等）。

2.病区：走廊设置集中送风系统（S-1、S-2等），病房采用房间密闭排风机排风，排风机安装应保证与墙体严密不漏风.

二、系统设计：

1. 所有送风系统均设置初效、中效、高效过滤器。以保证送风洁净。
2. 所有排风系统均设置初效、中效过滤器。以减小排风污染环境或停机时倒灌影响室内环境。

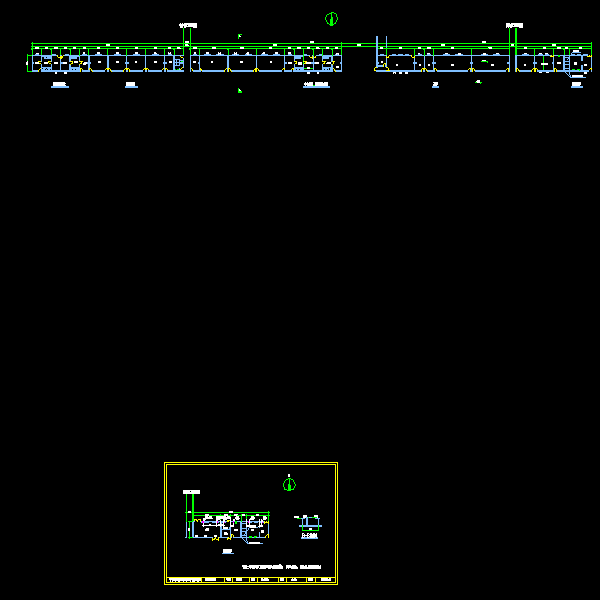

北侧二期疑似病房通风平面图

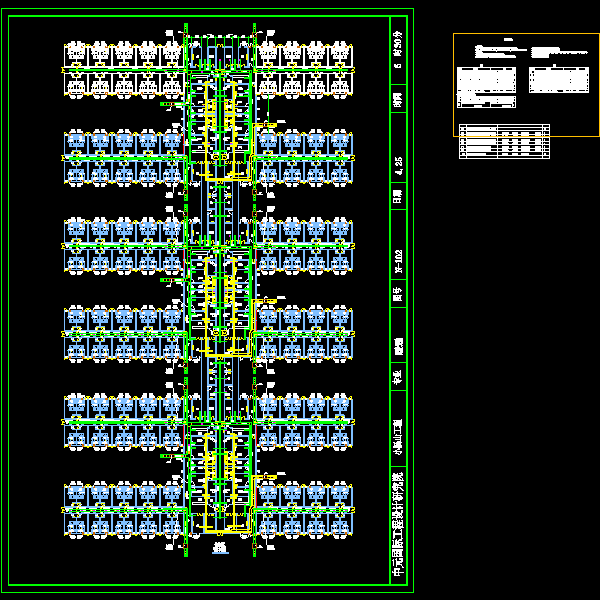

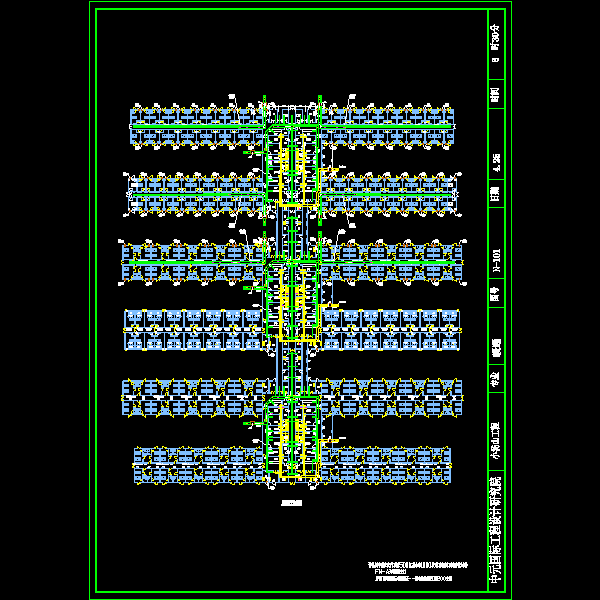

确诊病房平面布置图

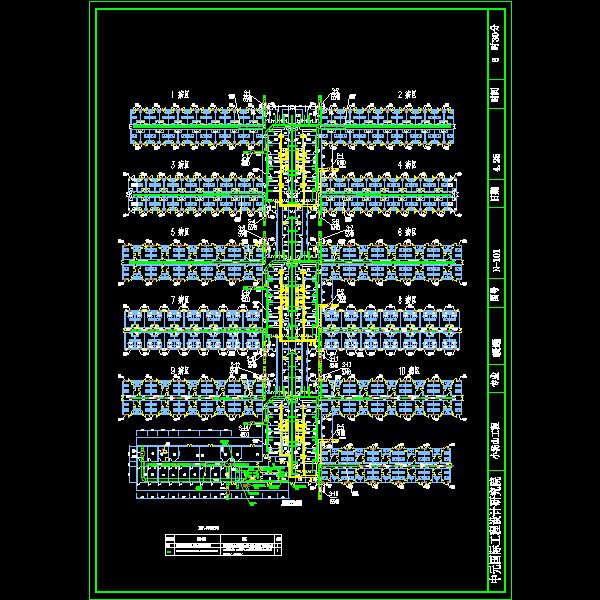

疑似病区平面布置图

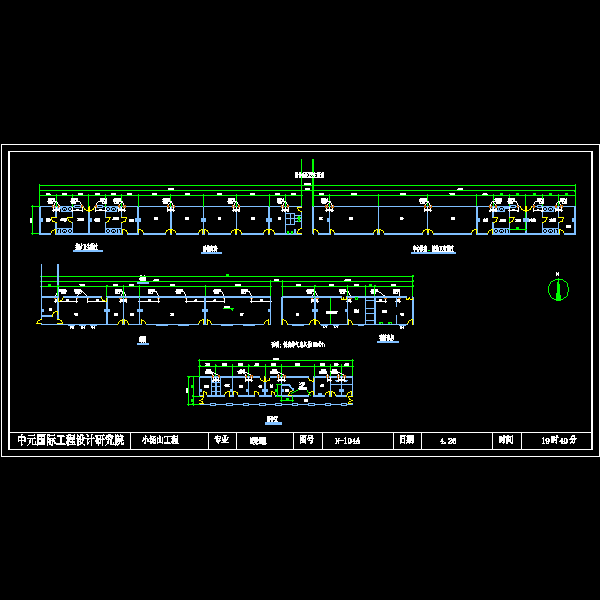

北侧二期确诊病房通风平面图

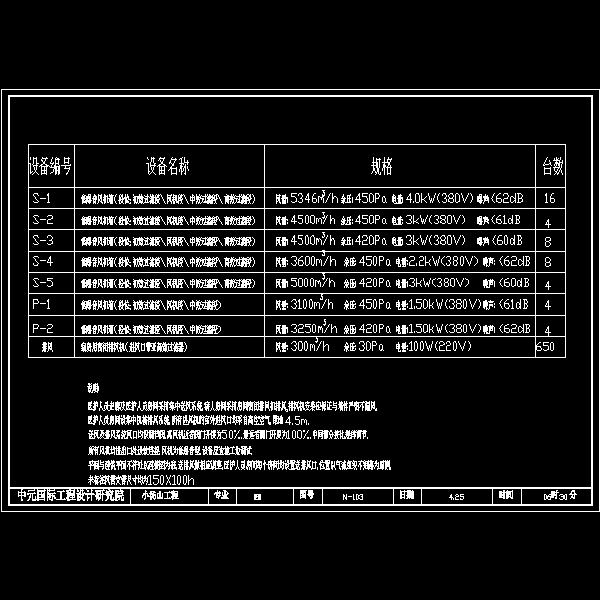

病房排气空调设计

设计说明

n-101.dwg

n-101a.dwg

n-102.dwg

n-103.dwg

n-104a.dwg

n-104b.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
