医院暖通初步设计CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：医疗
• 建筑设计面积：600平方米
• 参考图纸：6张
• 设计年代：近代
• 设计内容：空调,通风,洁净
• 空调系统：空气-水系统

附件详情

• 设计说明
• 空调风管平面图
• 空调送风平面图
• 空调回风平面图
• 空调水管平面图

附件详情

项目概要：xx医院供应中心位于外科大楼一层，建筑面积约600平方，层高3.8米。
设计内容：1、无菌物品存放区设计一台净化空调机组AHU-01；检查包装区设计一台净化空调机组AHU-02；其它办公室及相关辅房分别为设计风机盘管加新风系统。
2、新风系统设计一个系统：一部分新风接入AHU-1和AHU-2循环空调机组，另一部分送至室内：低温灭菌前室，蒸汽发生间，纯水制作间，及办公区等辅房，接入室内风机盘管的送风管。
3、排风系统共设计9台低噪音排风机：污车清洗间设计独立的排风机一台；无菌物品存放间设计一台排风机与AHU-01联动，一次性物品间敷料间设计一台排风机；检查包装区设计一台排风机与AHU-02联动；低温灭菌间设计一台排风机；去污区设计一台排风机；纯水发生间设计一台排风机；蒸汽发生间设计一台排风机；其它办公区及辅房设计一台排风机。除特别说明外所有排风机均独立控制。

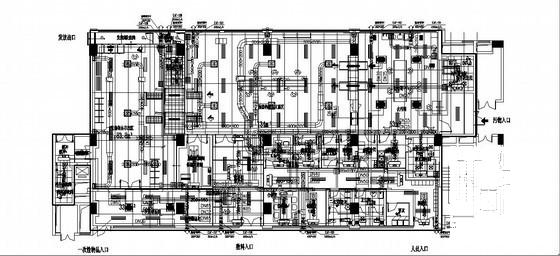

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
