7层医院项目暖通施工图纸cad平面图

ffuuiibbxxmm · 发表于 2021-12-9 20:25:51

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计详细说明：有
建筑类别：医疗
建筑高度类型：单层建筑,高层建筑
建筑设计面积：27055.26平方米
建筑地上层数：7层
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
设计内容：空调,通风,防排烟
项目所在地：江苏

设计总说明：1、项目概要：该项目为 江苏省医院项目暖通施工图 ；总建筑面积27055.26平方米，其中地上建筑面积18387.86平方米，地下建筑设计面积：8667.40平方米；地上由医院主楼和单层配套用房组成，地下主要功能为机动车停车库（部分车库战时为人防设施）、非机动车停车库、设备房等。建筑层数7层，建筑高度38.80米；医院主楼（1号楼）为一类高层建筑，医院辅楼（2号楼）为单层建筑，绿色星级目标为二星。

设计范围及内容：

1、医院除手术室、车库及设备用房等外，全楼舒适性中央空调系统设计;

2、手术室等净化空调系统设计（预留机房和电量，配合专业净化公司设计；该资料完成防烟、排烟系统设计）；

3、各楼通风、防火及防排烟系统设计。

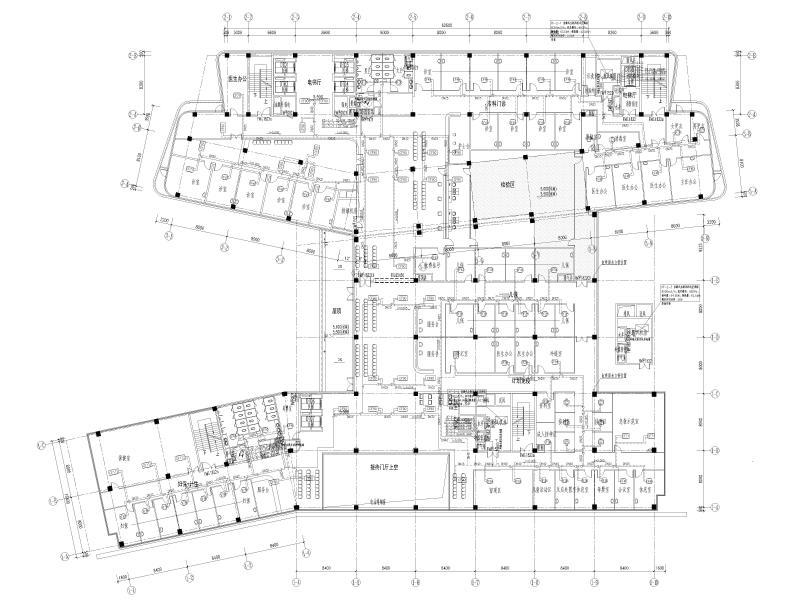

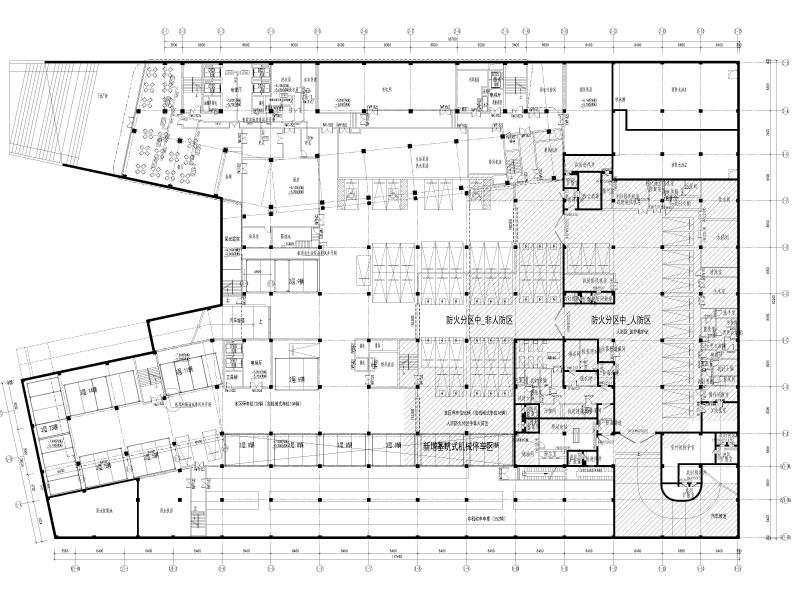

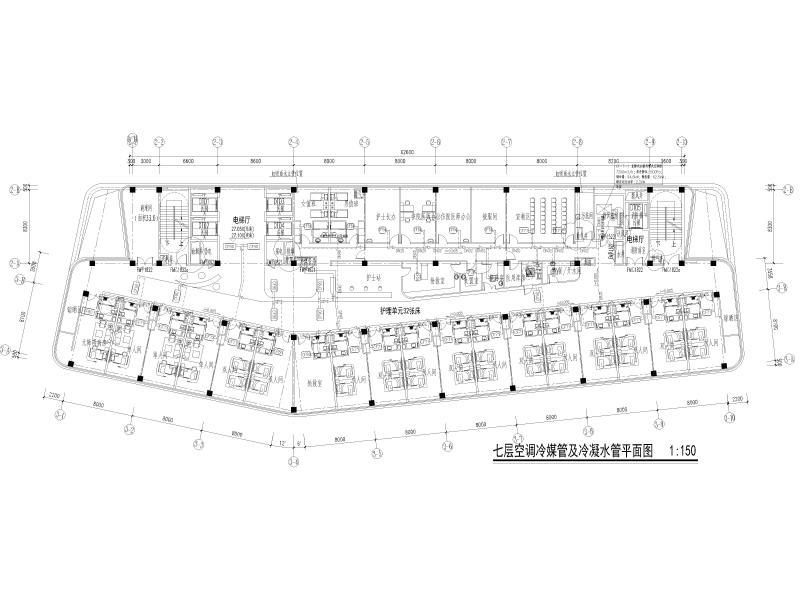

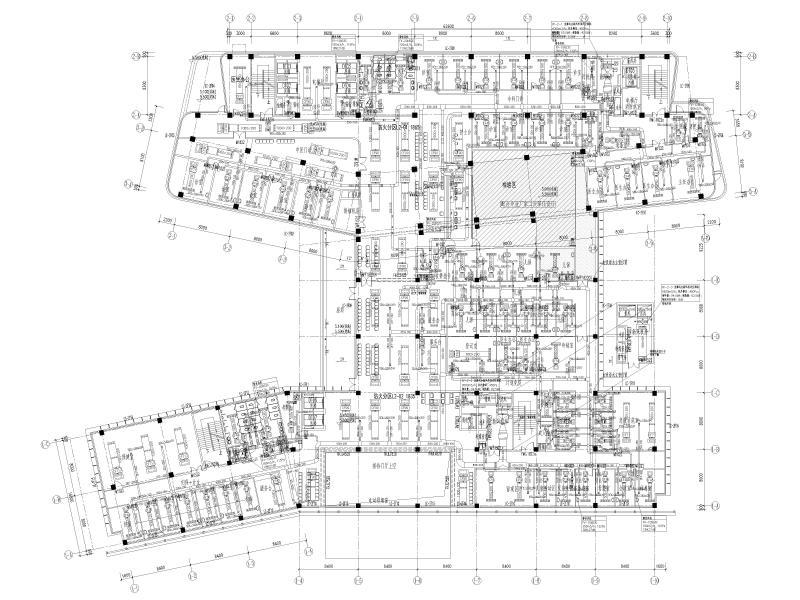

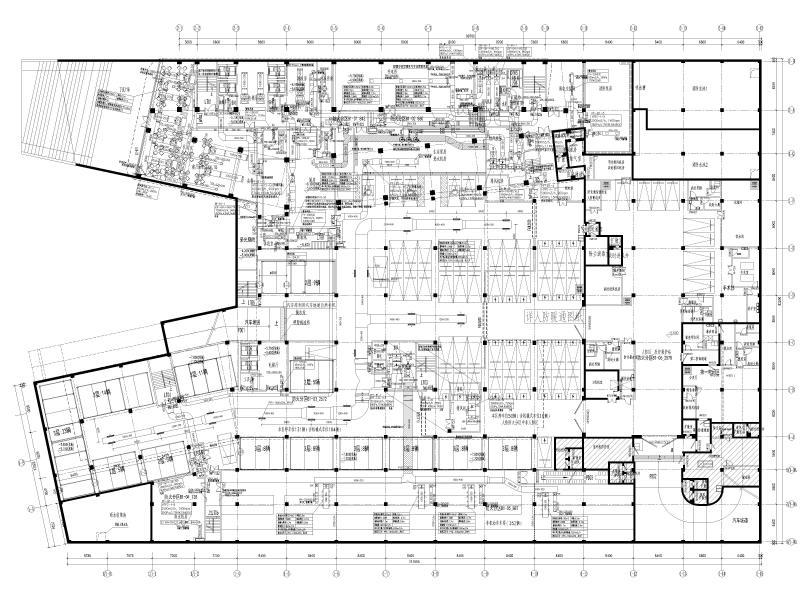

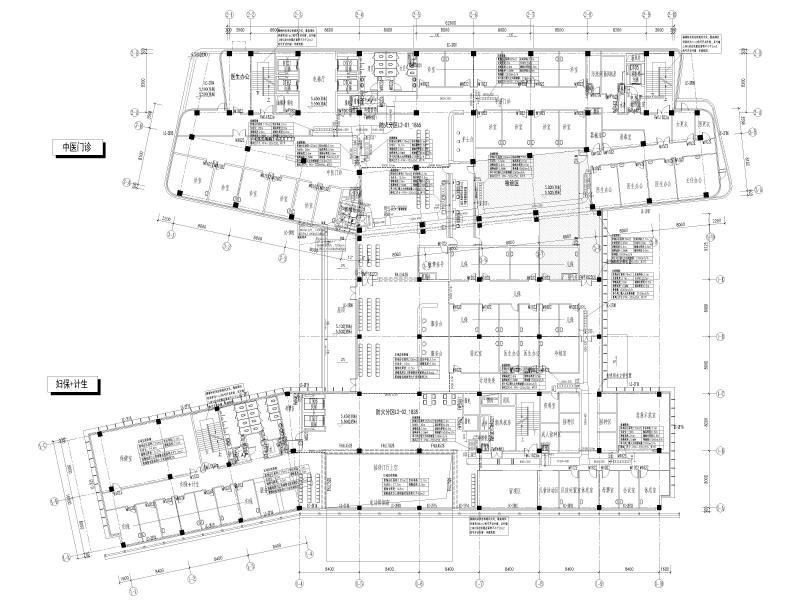

部分图纸展示：
