医院科室住院病房改造暖通施工图纸cad平面布置图

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计详细说明：有
• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000,PDF
• 设计年代：近代
• 设计内容：空调,通风
• 项目所在地：广东

1、项目概要： 该项目为 广东省医院科室住院病房改造 暖通施工图 2020， 该项目负责楼层数为9、10的空调系统改造。

2、设计内容： 本项目为舒适性变频多联式中央空调，设计内容包括：(1).空调冷媒管系统改造;(2).空调冷凝排水系统改造、；(3).空调送风系统设计与改造；(4).空调新排风/排风设计与改造.

部分图纸展示：






九层空调平面图

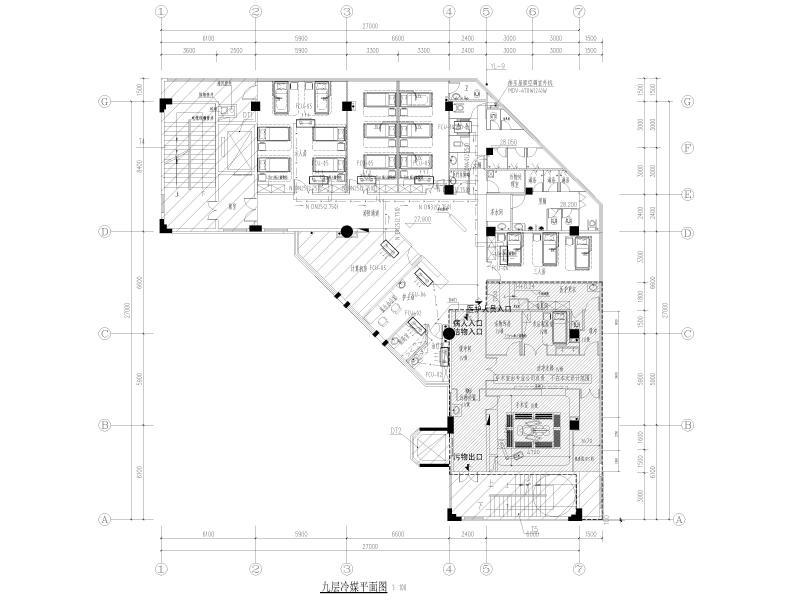

九层冷媒平面图

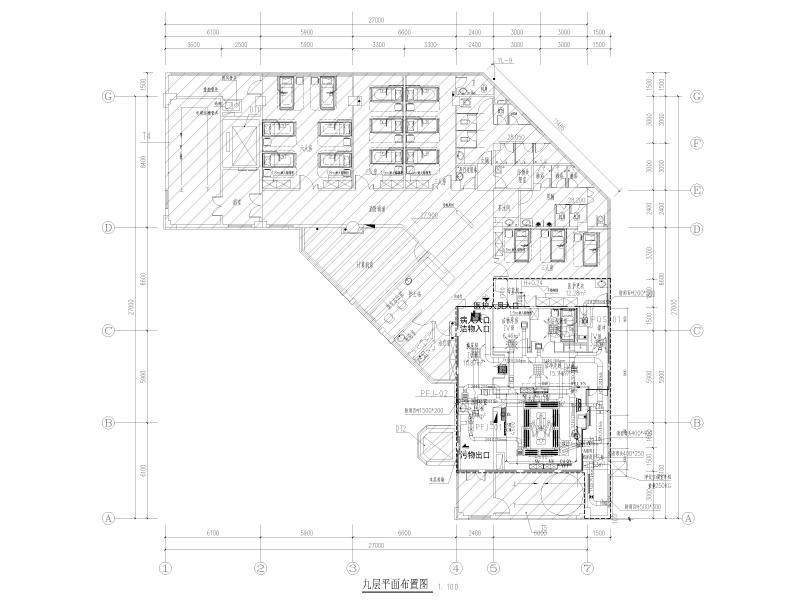

九层平面布置图

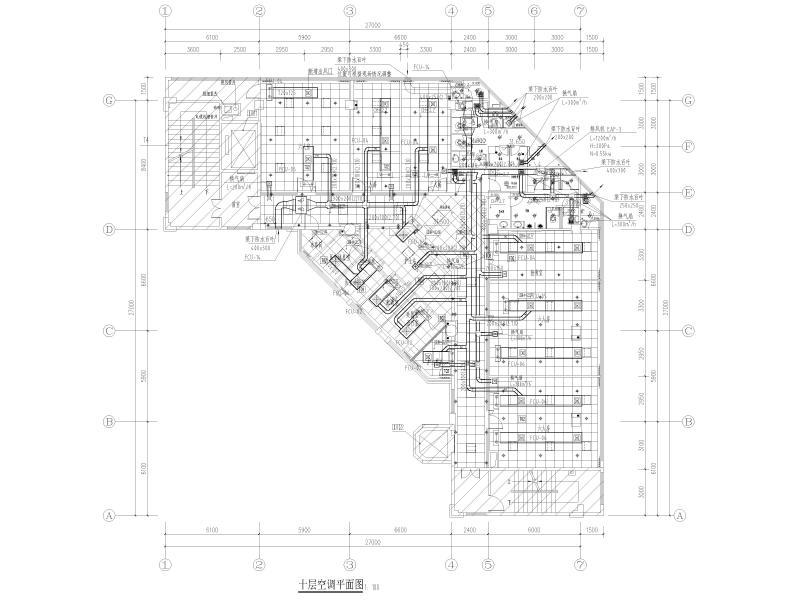

十层空调平面图

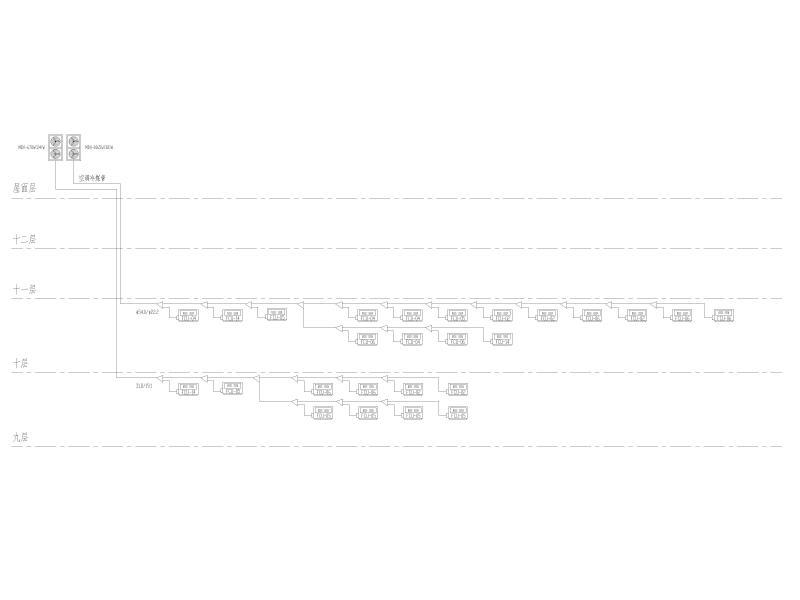

空调系统原理流程图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
