高层棚户区改造工程暖通施工图纸cad平面图

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计详细说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：123300平方米
• 建筑地上层数：32层
• 建筑地下层数：4层
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 设计内容：通风,防排烟
• 项目所在地：贵州

1、项目概要：本项目为 贵州省高层棚户区改造工程 暖通施工图 。6栋、7栋、8栋地上31层，9栋地上32层，地下4层，项目总建筑面积为123300平方米，地上首层为架空层，其余为住宅，地下均为车库及水暖电设备用房，地上最高为99米，地下负一、负四层高度为4.2米，负二、负三层为4米。

2、设计范围：该资料为通风及防排烟设计。

部分图纸展示：

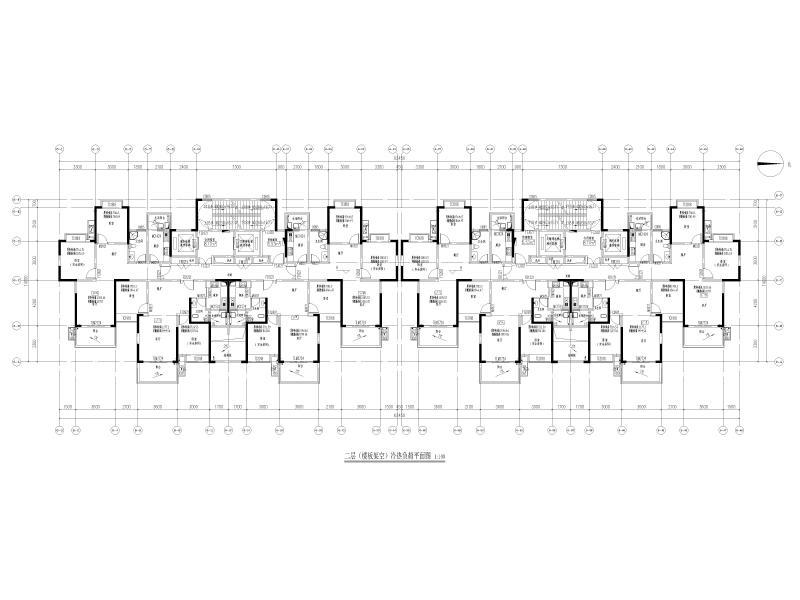

二层（楼板架空）冷热负荷平面图

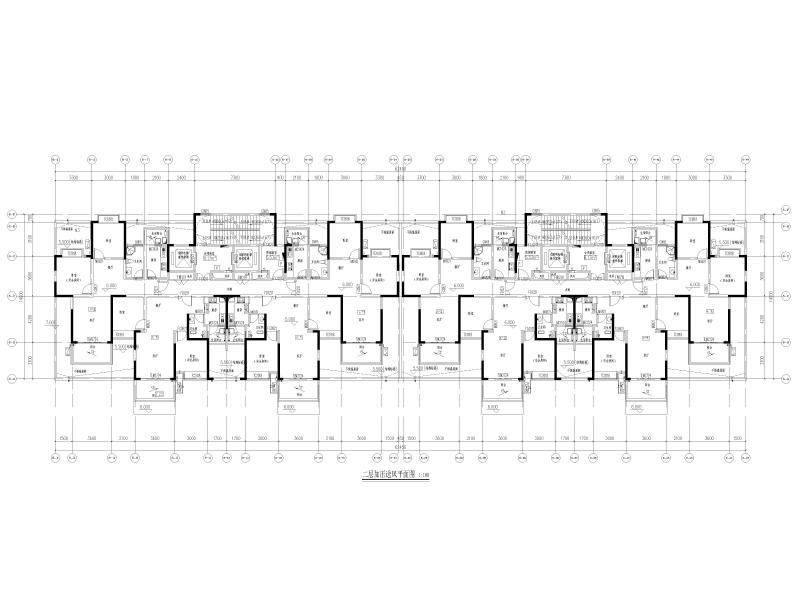

二层加压送风平面图

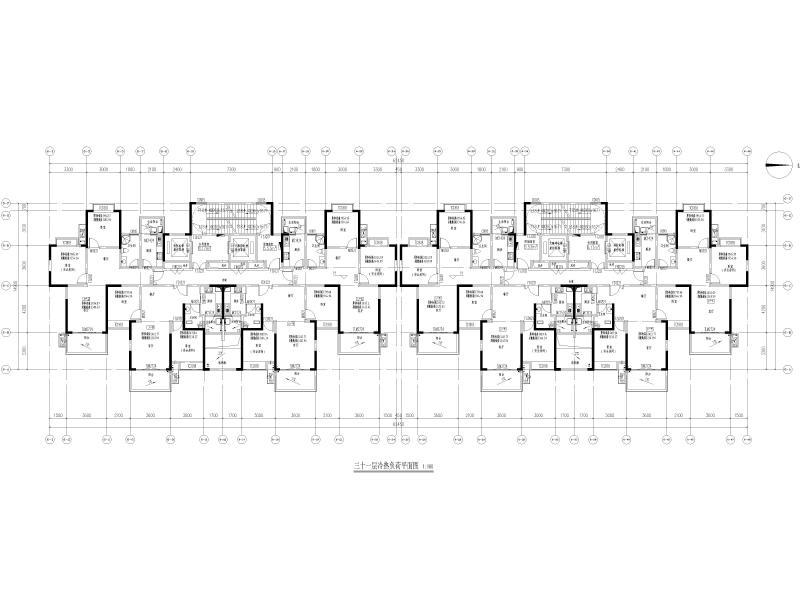

三十一层冷热负荷平面图

屋顶加压送风平面图

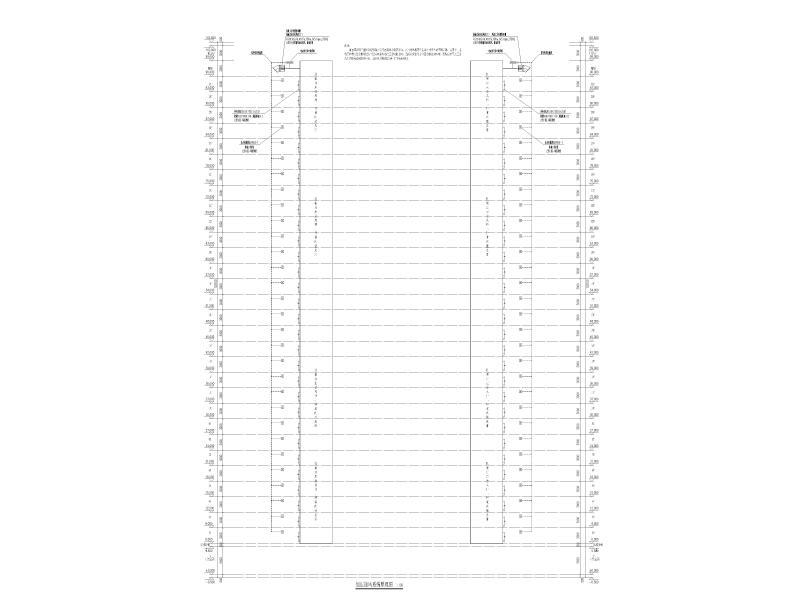

加压送风系统原理图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
