25层棚户区改造工程暖通施工图纸cad平面图及系统图

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑设计面积：18040.17平方米
  • 建筑地上层数：25层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 设计内容：通风,防排烟
  • 送风方式：侧面送风
  • 项目所在地：贵州
项目概要：该项目为 贵州省棚户区改造工程 暖通施工图 2019， 层数为25层，建筑高度76m,总建筑设计面积：18040.17平方米。
设计内容：
  1. 地下汽车库机械通风、排烟系统设计。
  2. 水泵房及配电房等机械通风系统设计。
  3. 楼梯间及其前室或合用前室或消防前室的自然通风设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

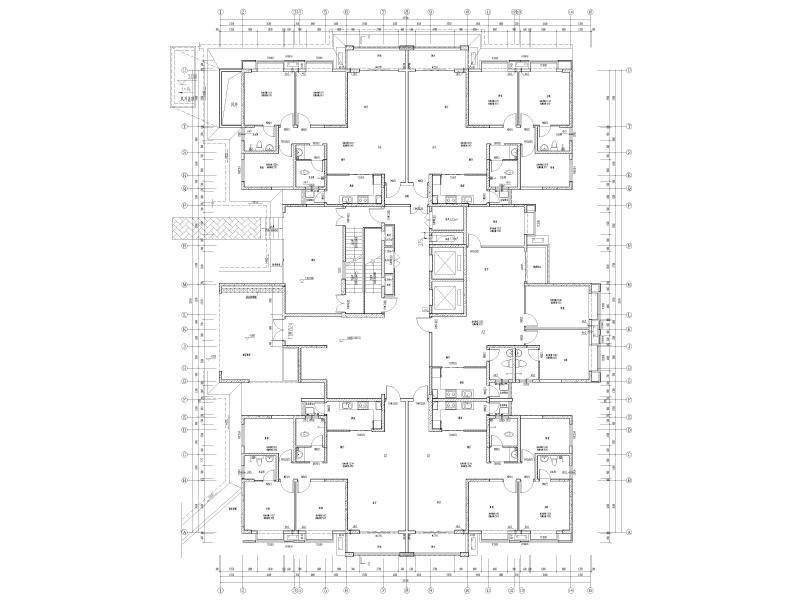

  • 1#楼一层通风平面图
    1#楼一层通风平面图

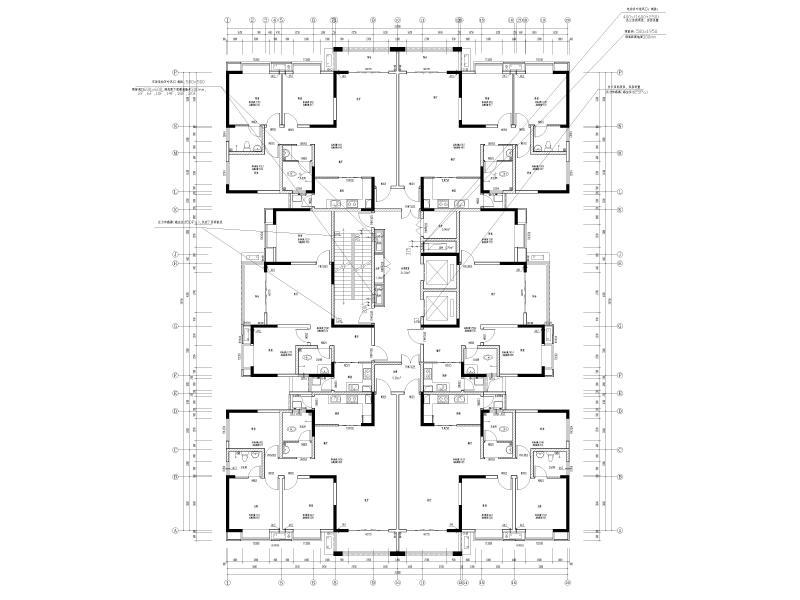

  • 2#楼二~二十层通风平面图
    2#楼二~二十层通风平面图

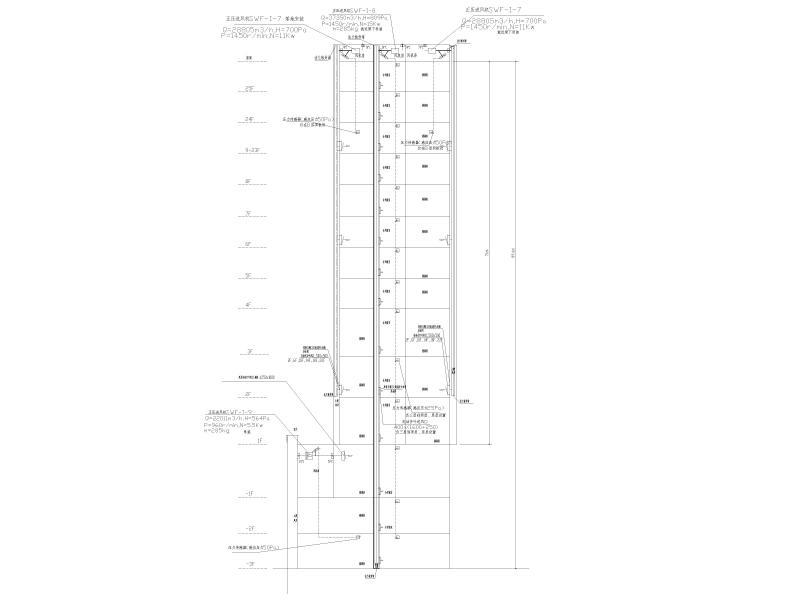

  • 1#楼防烟系统图
    1#楼防烟系统图

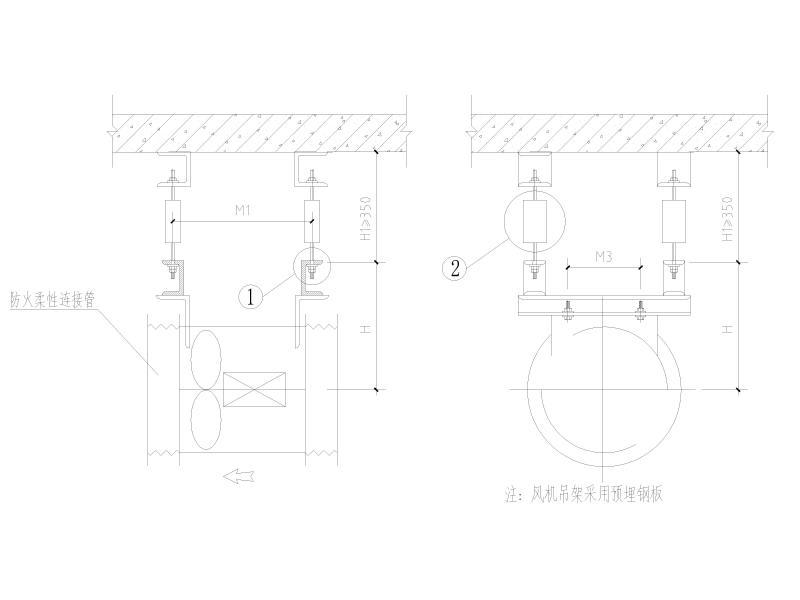

  • 风机吊装示意图
    风机吊装示意图

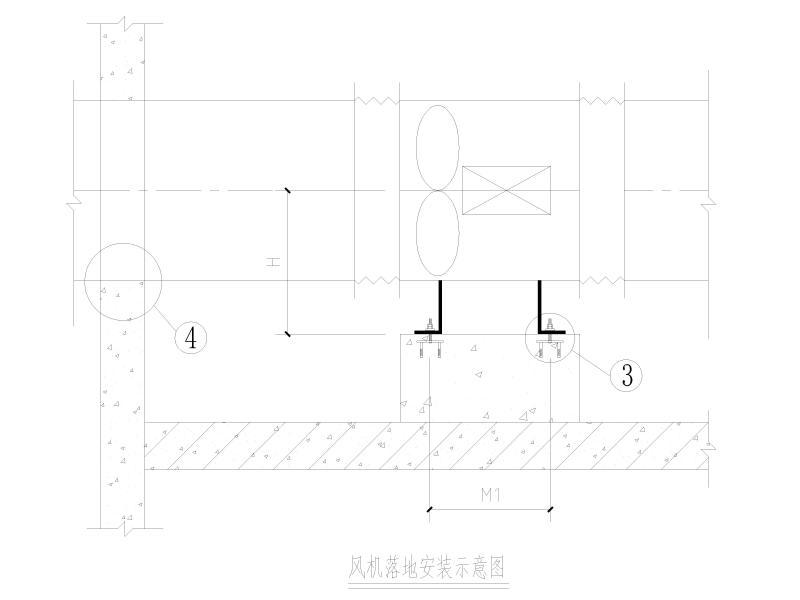

  • 风机落地安装示意图
    风机落地安装示意图
以上是部分截图，请下载附件后查看完整高清内容
