15层棚户区改造项目暖通cad平面图
-
设计详细说明：有
-
建筑类别：住宅,商业
-
建筑高度类型：高层建筑
-
建筑设计面积：16119.86平方米
-
建筑地上层数：15层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟
-
项目所在地：贵州
项目概要：该项目为
贵州省棚户区改造工程
暖通施工图
，B1栋地下一层，地上十五层，地上1-2层为商业层，3-15层为住宅层，共有两个塔楼，建筑高度48.2米；该项目建筑面积为16119.86平米。
设计范围：机械通风系统、防排烟系统设计。
部分图纸展示:
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

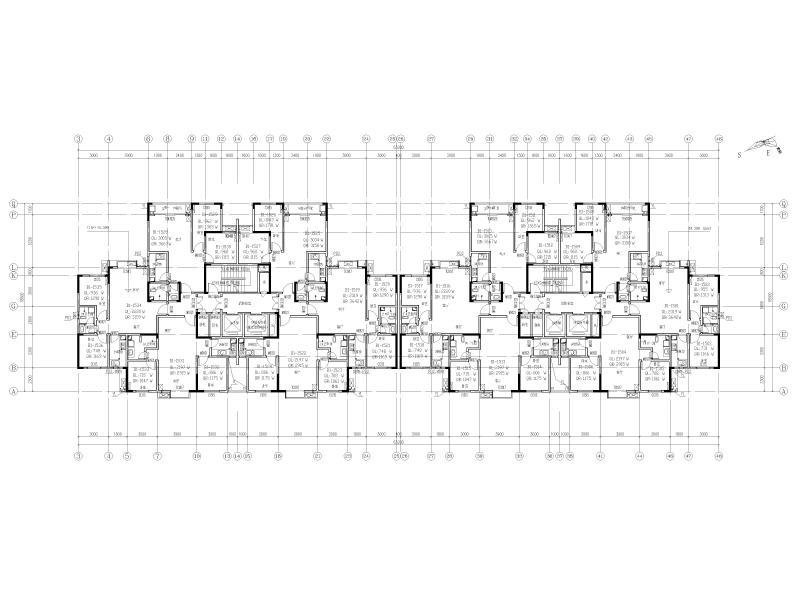

B1标准层冷热负荷平面图 -

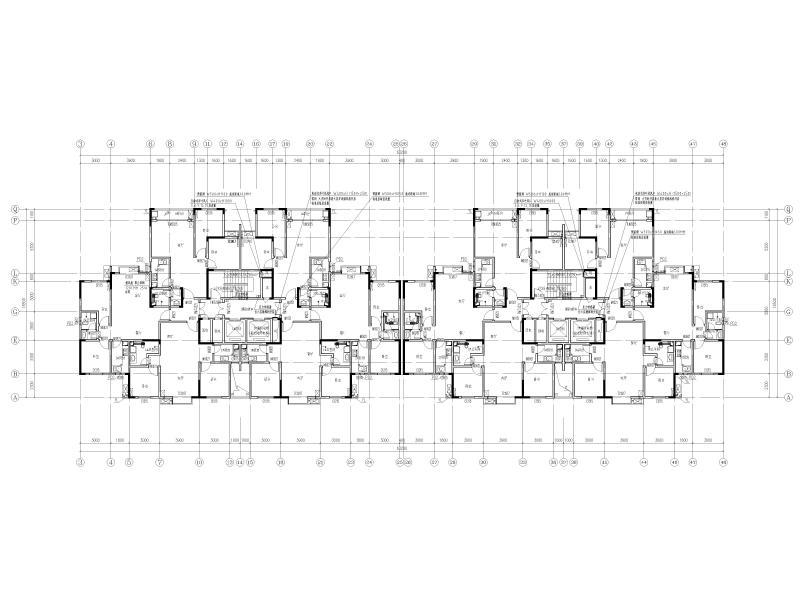

B1标准层通风平面图 -

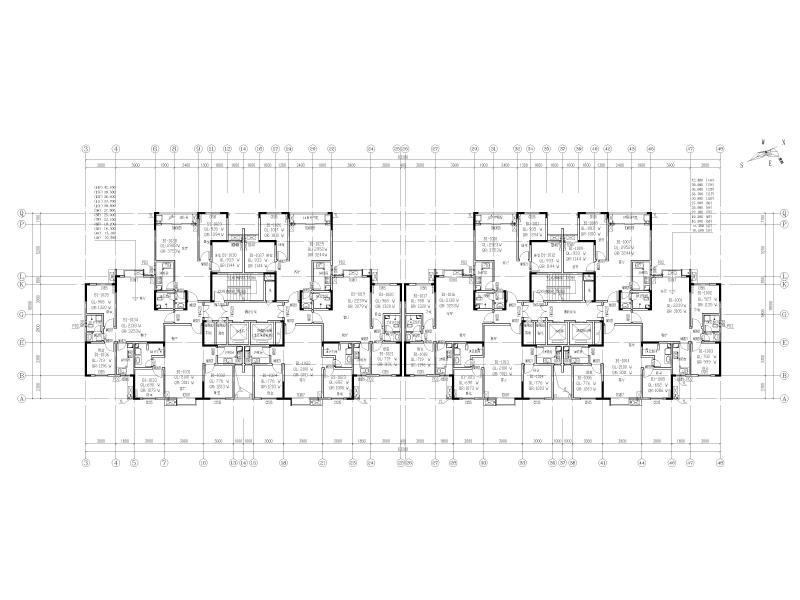

B1顶层冷热负荷平面图 -
B1商业二层通风平面图 -

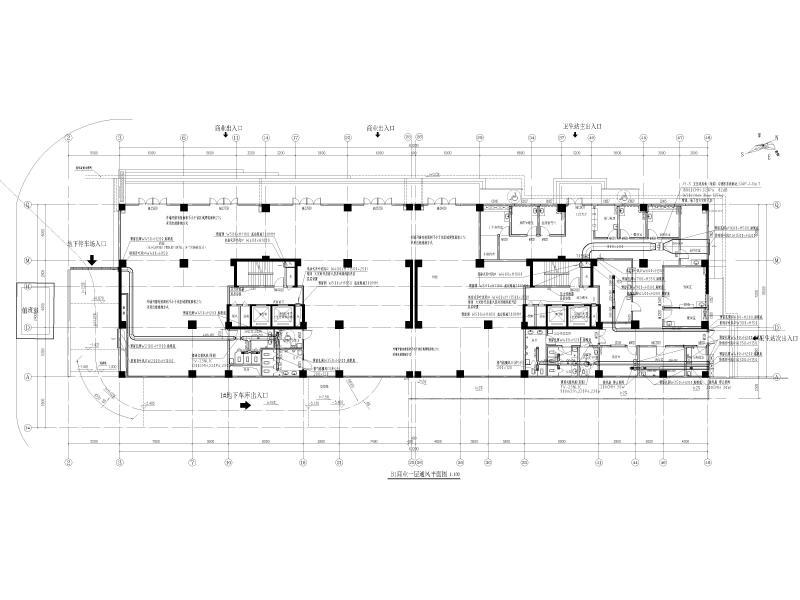

B1商业一层通风平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-07-07
- 评论次数：0
- 浏览次数：0
- 文件大小：4.96 MB
- 收藏次数：0
-
文件名称：
附件-996556679806709606.rar
