棚户区改造项目给排水施工大样图cad平面图

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,教育
• 建筑高度类型：多层建筑,高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水方式：市政供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：10,40
• 消火栓用水量室内(L/S)：40
• 大样节点：卫生间
• 项目所在地：贵州

项目概要： 该项目为 贵州省棚户区改造项目 给排水施工图 2021 ，耐火等级：一级。抗震烈度为6度，设计使用年限为50年。

设计范围：

1 生活给水系统。

2 室内消火栓给水系统。

3 生活污、废水排水系统。

5 雨水排水系统、冷凝水排水系统。

6 建筑灭火器配置。

7 自动喷水灭火系统。

8气体灭火系统(由专业厂家二次深化设计)。

部分图纸展示：







13#一层给排水平面图

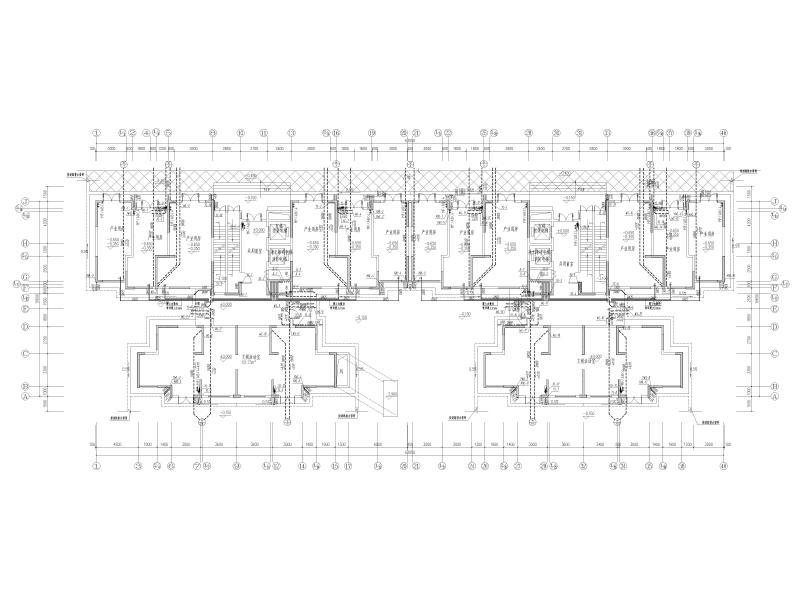

13#住宅标准层给排水平面图

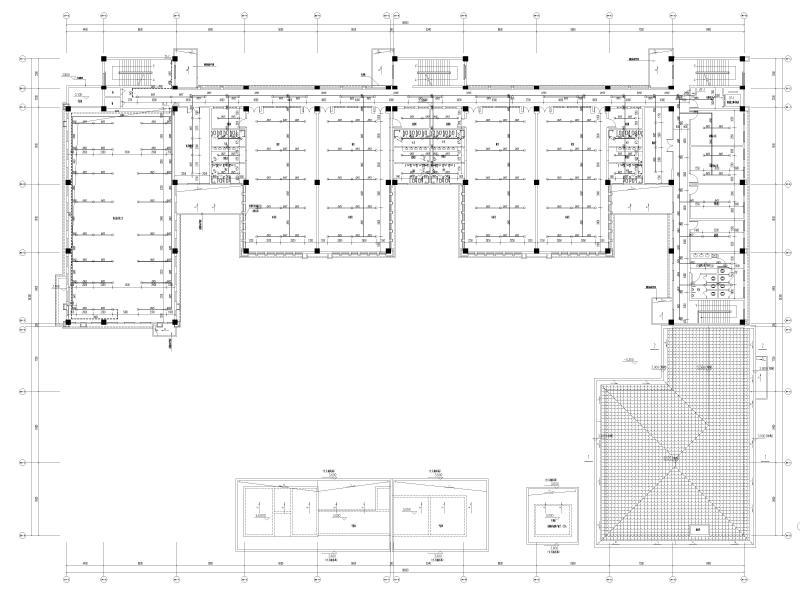

幼儿园二层喷淋平面图

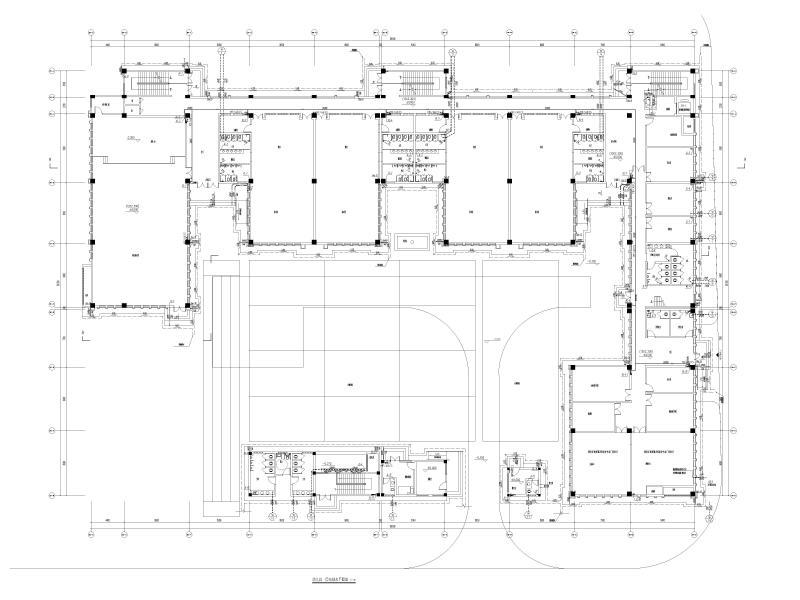

幼儿园一层给排水平面图

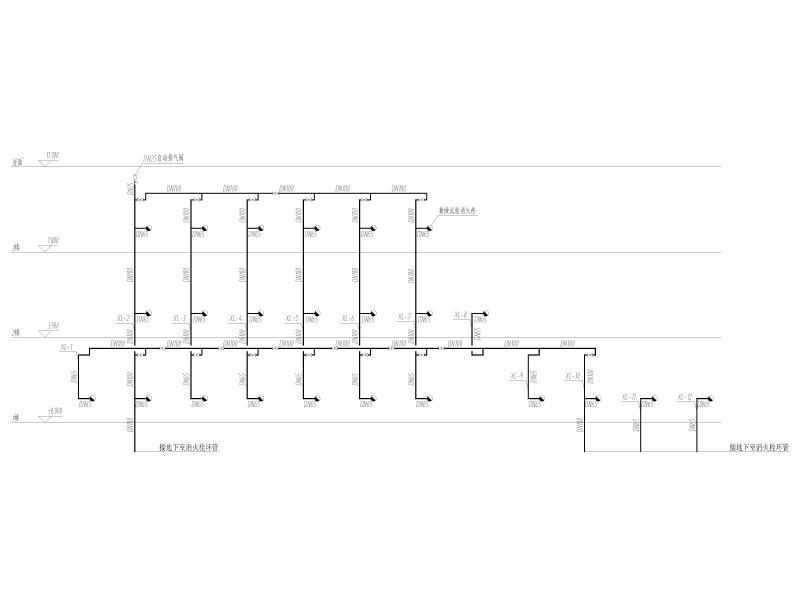

消火栓系统原理图

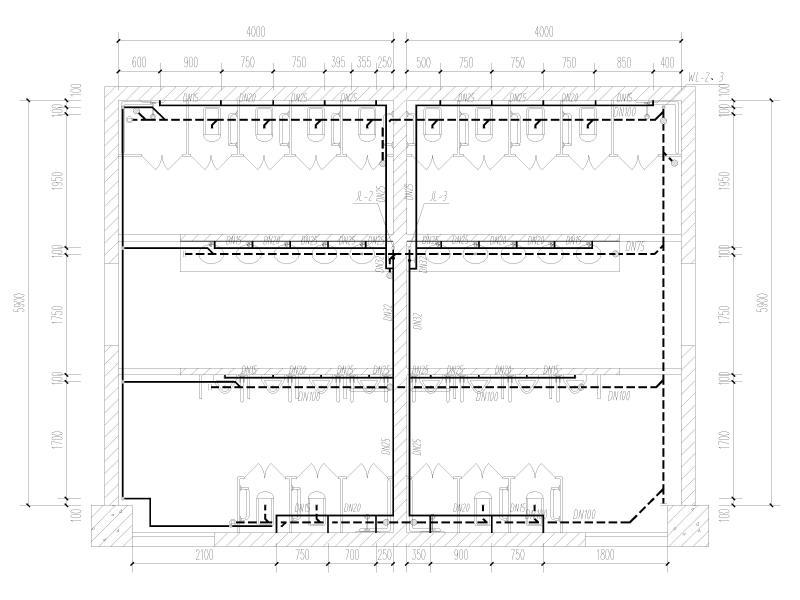

卫生间给排水大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
