棚户区建设开挖基坑边坡支护工程施工大样图cad平面图及剖面图

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为： 棚户区建设开挖基坑边坡支护工程施工图， 格式为DWG WORD，包含：施工图 设计说明，推荐下载参考。

一、项目概要：

1. 根据现场调查，该边坡所在场地原为残丘，棚户区改造工程建设开挖形成基坑边坡，边坡特征如下：
2. AD段基坑边坡开挖底标高约1072.3m；基坑开挖边线外12～14m处为拟建道路，为人工开挖坡，坡体主要出露回填土、可塑状粘土及强～中风化泥沙岩。该段边坡支护为临时性支护，边坡安全等级为二级，支护使用年限为2年。
3. DE段基坑边坡开挖底标高约1072.3m；基坑开挖边线外7～10m处为道路，道路靠基坑侧为自来水管道、天然气管道，为人工开挖坡，坡体主要出露回填土、可塑状粘土及强～中风化泥沙岩。该段边坡支护为临时性支护，边坡安全等级为一级，支护使用年限为2年。
4. EF段基坑边坡开挖底标高1072.3m；基坑开挖边线外9～12m处为拟建道路，为人工开挖坡，坡体主要出露强～中风化泥沙岩。边坡支护为临时性支护，边坡安全等级为二级，支护使用年限为2年。
5. GA段基坑边坡开挖底标高约1072.3m；基坑开挖边线外12～14m处为拟建道路，为人工开挖坡，坡体主要出露回填土、可塑状粘土及强～中风化泥沙岩。该段边坡支护为临时性支护，边坡安全等级为二级，支护使用年限为2年。

二、相关图片：

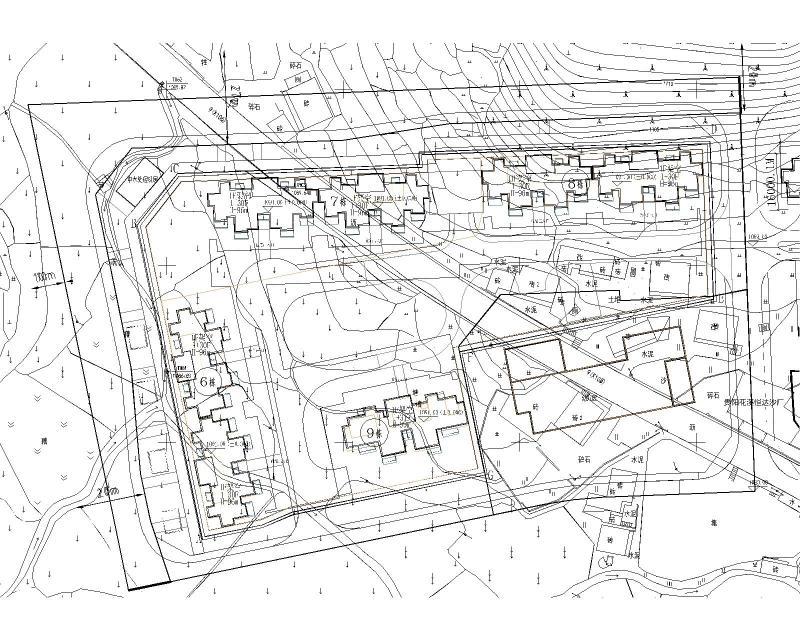

基坑总平面图

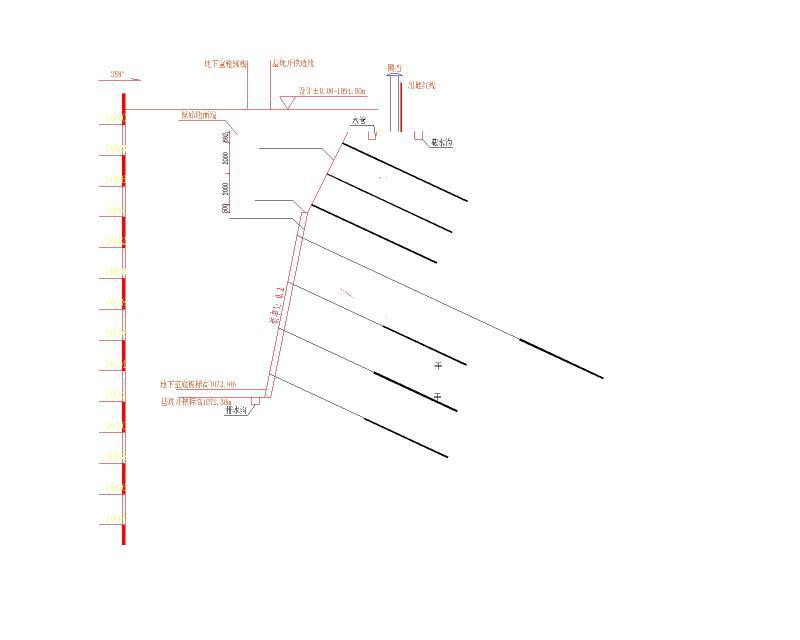

基坑测剖面图

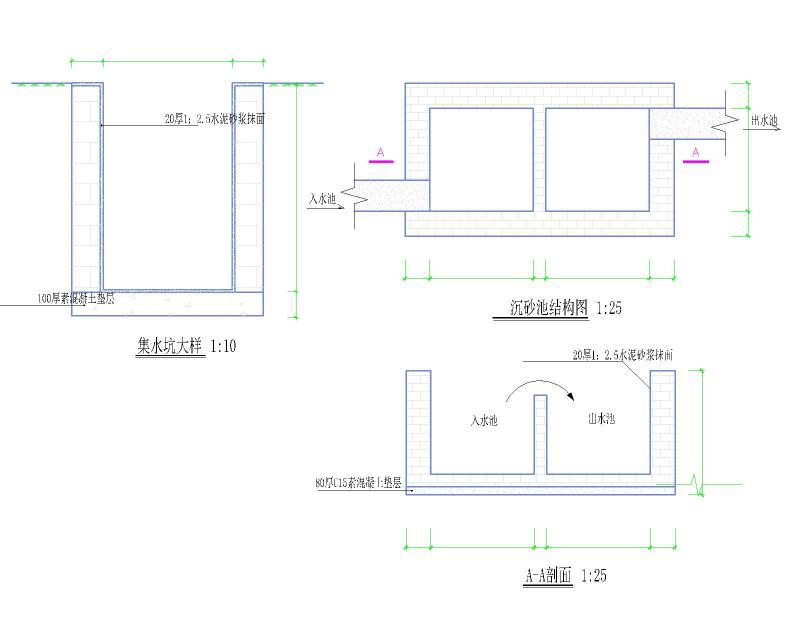

截排水大样图

截水排水大样图

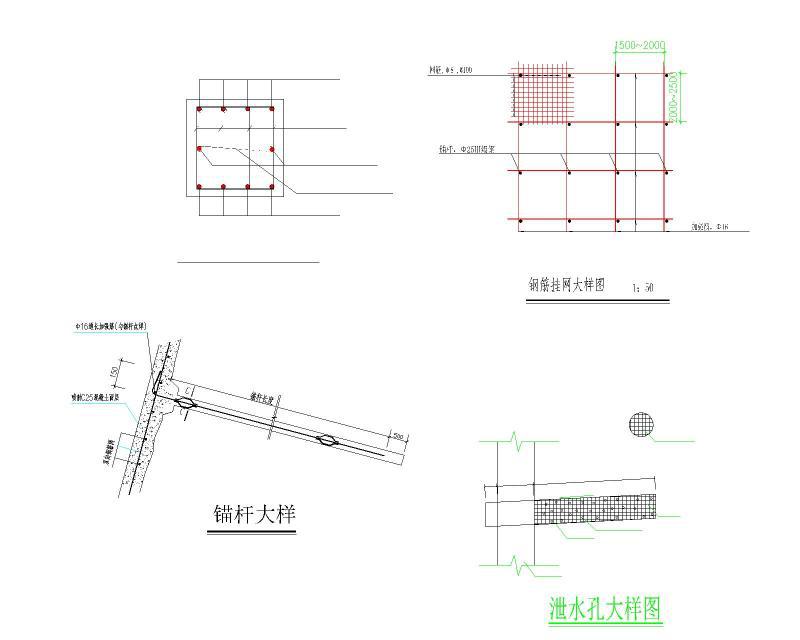

锚杆支护大样

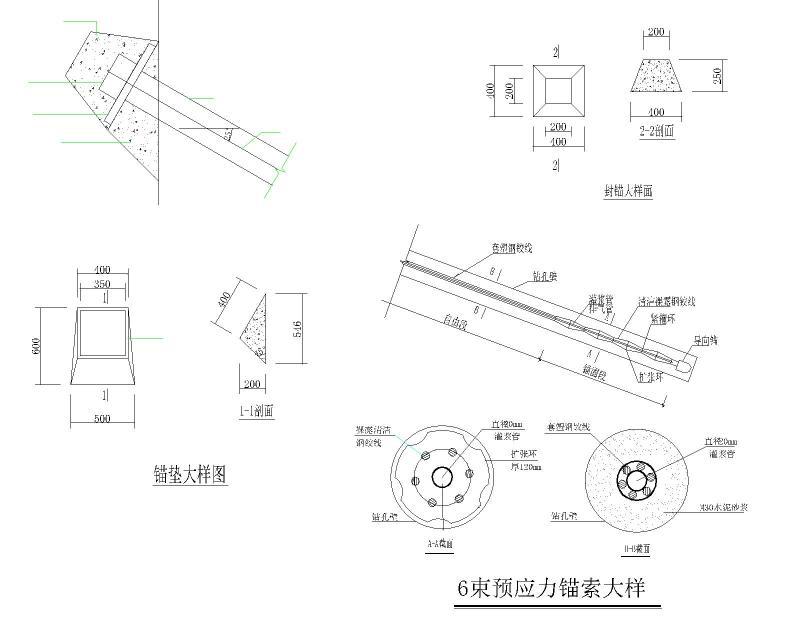

锚索支护大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
