友谊路、罗湖路、吉祥路建设工程施工大样图.rcad平面图及剖面图

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：三级
• 车道数：二车道
• 设计时速：30
• 干线：否
• 位置：广东
• 设计年代：近代

该附件为： [广东]两车道城市次干路道路工程工图2019， 格式为CAD，共50 p，。包含：道路 排水 土石方 现状及规划图。

一、项目概要：

该项目按城市次干路ⅠⅠ级(支路）标准设计，设计行车时速为30KM，设计年限为15年。会线总长1089.42米。

该资料内容为：包括机动车道、人行道工程、路灯工程、排水排污工程、土(石)方工程等。

二、主要技术指标：

1. 设计标准：城市次干路；
2. 标准轴载：BZZ-100；
3. 设计车速：30Km/h；
4. 设计年限：15年。

三、编制依据：

1、《城市道路工程设计规范》（CJJ37-近代）

2、《城镇道路工程施工与质量验收规范》（CJJ 1-近代）

3、《公路水泥混凝土路面设计规范》（JTG D40-近代）

4、《城市道路和建筑物无障碍设计规范》（JGJ50-近代）

5、《公路水泥混凝土路面施工技术规范》（JTG F30-近代）

6、《公路路面基层施工技术规范》（JTJ034--2000）

7、《公路路基设计规范》(JTG D30--近代)

四、相关图片：

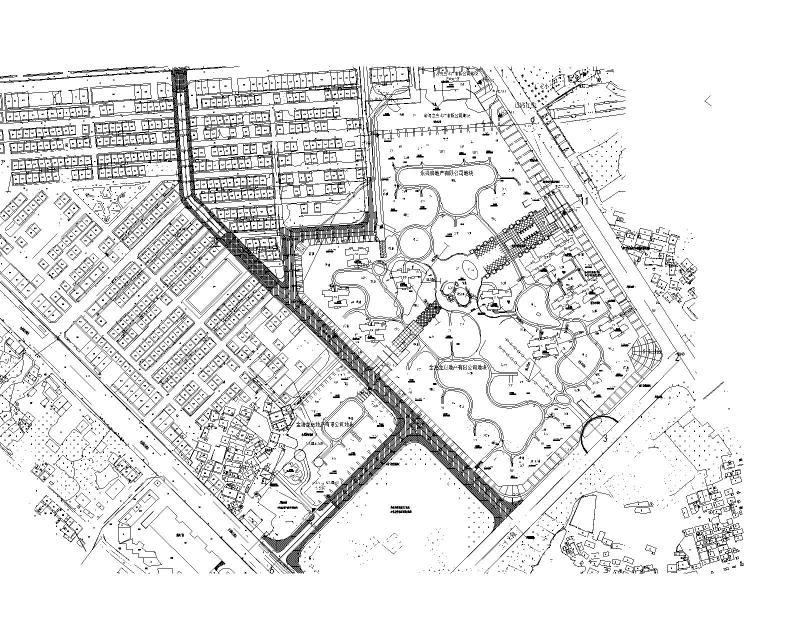

规划道路平面图

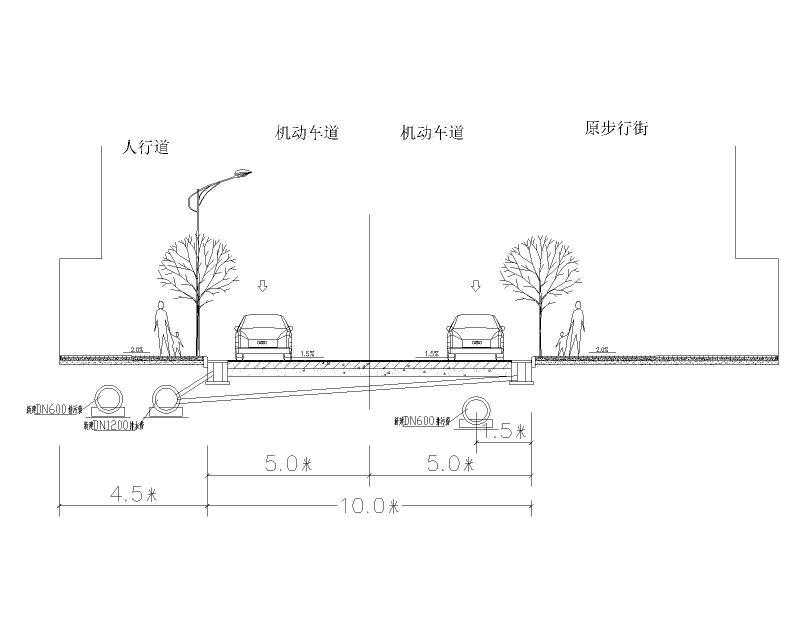

道路标准横断面

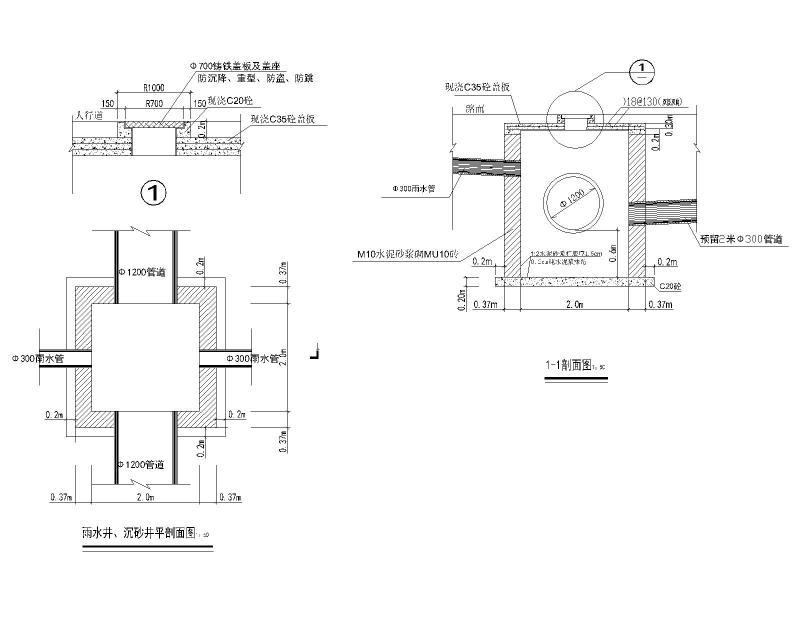

排水沉砂井平剖面图

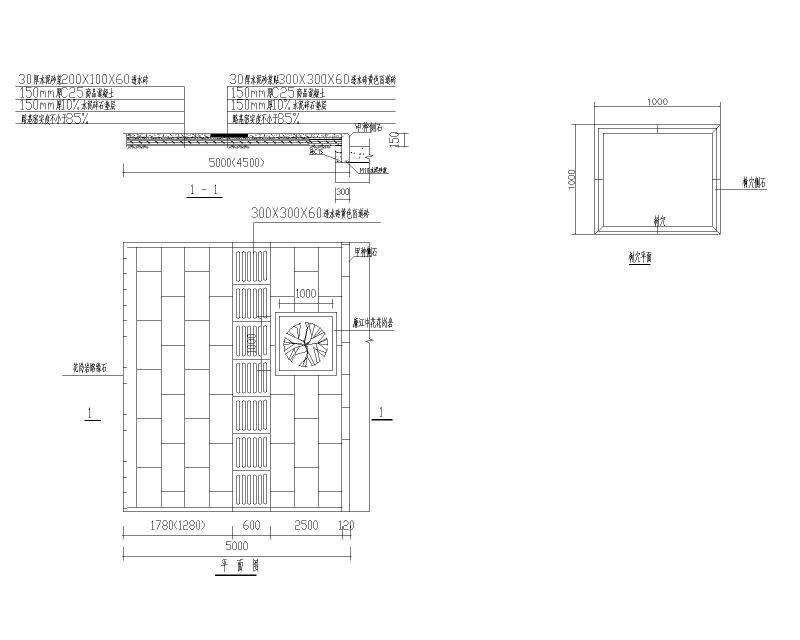

人行道铺装大样图

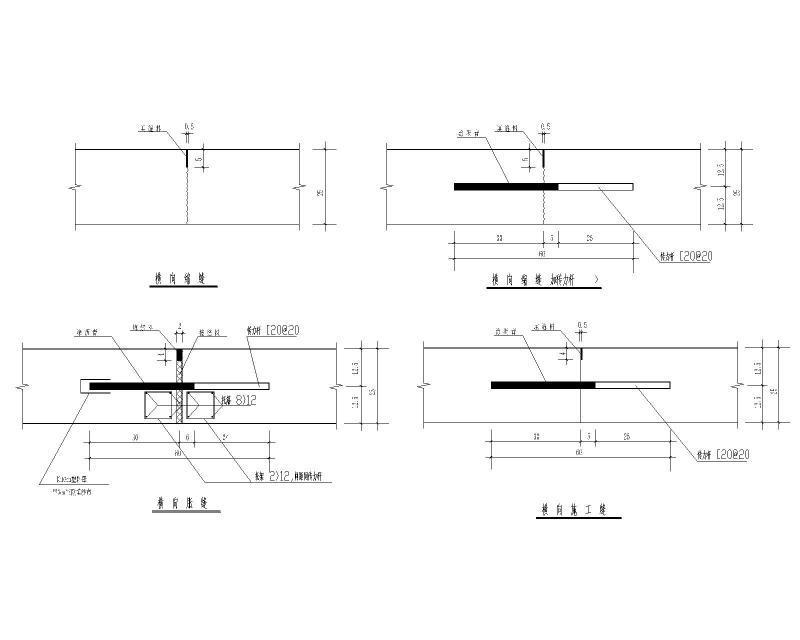

伸缩缝大样图

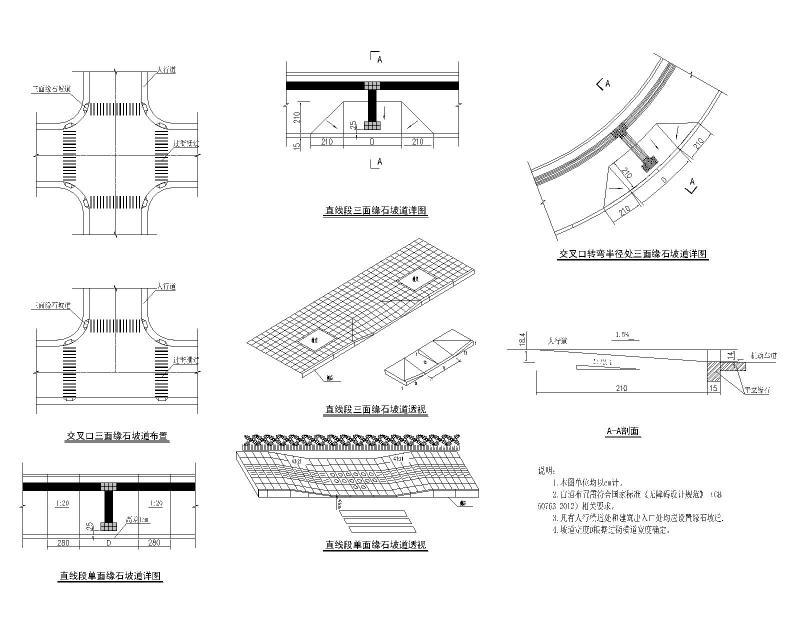

无障碍设计大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
