制造产业园工业厂房边坡支护施工大样图cad平面图及剖面图

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为： [重庆]制造产业园工业厂房边坡支护施工图2021， 格式为dwg，包含21张cad图纸，节点清晰，同类工程可下载参考。

一、项目概要：

1. 该项目总共为10栋建筑，功能为工业厂房。根据场地规划设计及建筑设计的情况，存在环境高切边坡及修建地下室过程中形成的深基坑，该资料分为两部分，第一部分为环境边坡。
2. 第二部分为地下车库修建过程中形成的深基坑，基坑边坡部分为纯土质、部分为岩土质混合基坑边坡，基坑面积约为14600m2，深度约为5.8m。
3. 为消除后续结构施工及周边道路、建筑物的安全隐患，针对相关范围由于开挖形成的深基坑边坡进行支护设计，确保施工安全有序进行。基坑边坡使用年限为2年，安全等级为二级，该基坑边坡均为临时性边坡，后期通过加强地下车库边墙作为永久支护措施。

二、编制依据：

1. 《建筑基坑支护技术规程》（JGJ120-近代）
2. 《建筑边坡工程技术规范》（GB 50330-近代）
3. 《混凝土结构设计规范》（GB50010-近代）
4. 《建筑地基基础设计规范》（GB50007-近代）

三、相关图片:

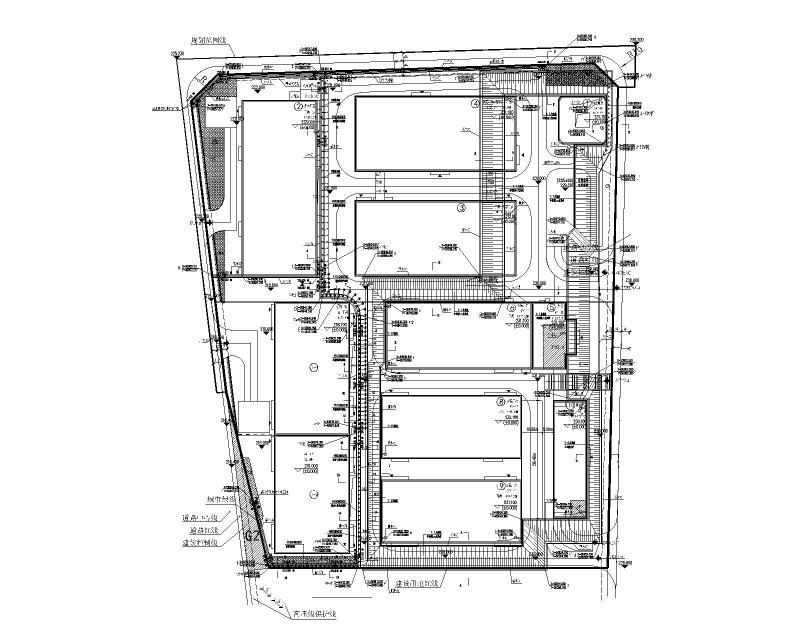

边坡总平面图

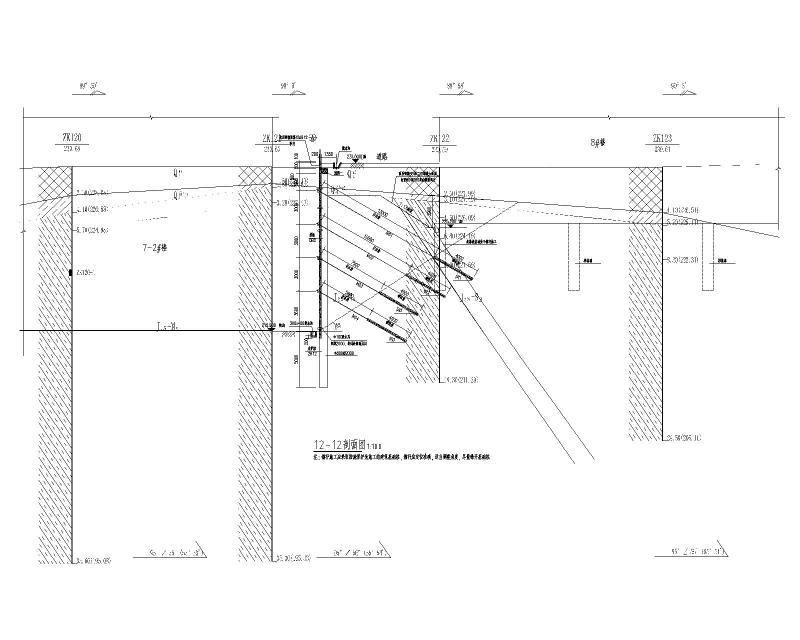

工程地质剖面图

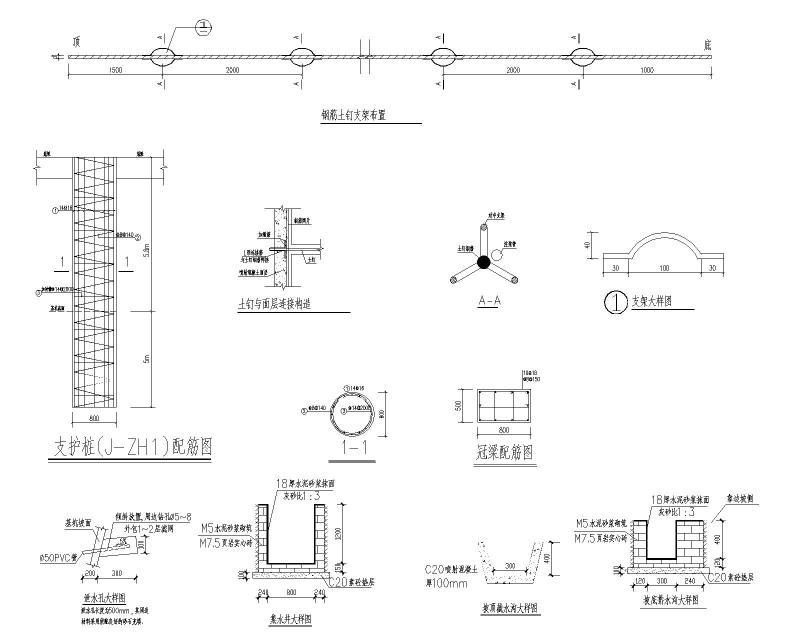

基坑支护大样图

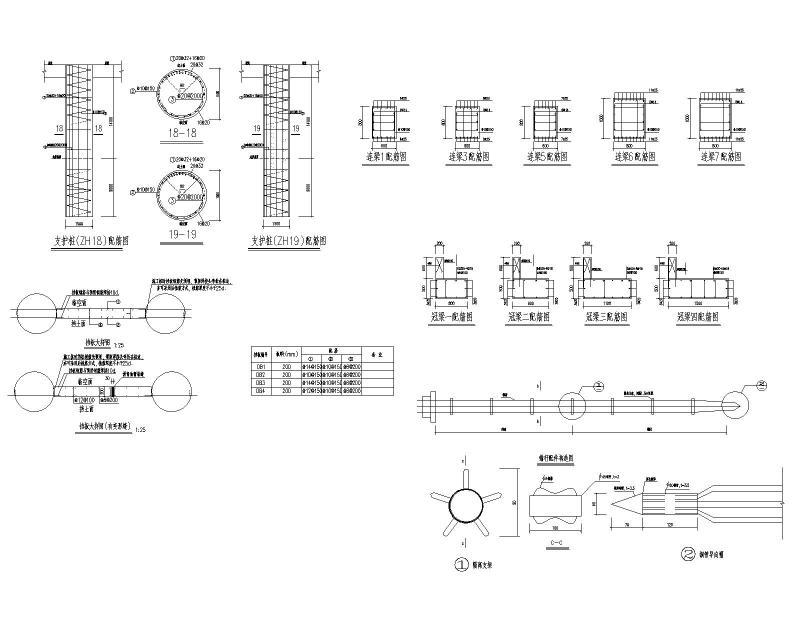

支护桩大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
