桩板墙加预应力锚索边坡支护CAD施工大样图(dwg)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目边坡高约6～15m，长约149m，为人工边坡。边坡治理工程等级为一级，治理工程安全运行年限按50年标准设计。边坡采用“桩板墙 预应力锚索”支护。抗滑桩截面尺寸1.5×2.0、2.2×2.8两种，设1~3道预应力锚索。
34张，编制于2016年。

边坡支护 剖面

边坡支护剖面

预应力锚索大样图

桩间挡土板配筋图

多级跌水与水沟连接构造大样图

抗滑桩配筋

剖面图（2016.02.28）.dwg

桩板配筋和大样图2016.2.28.dwg

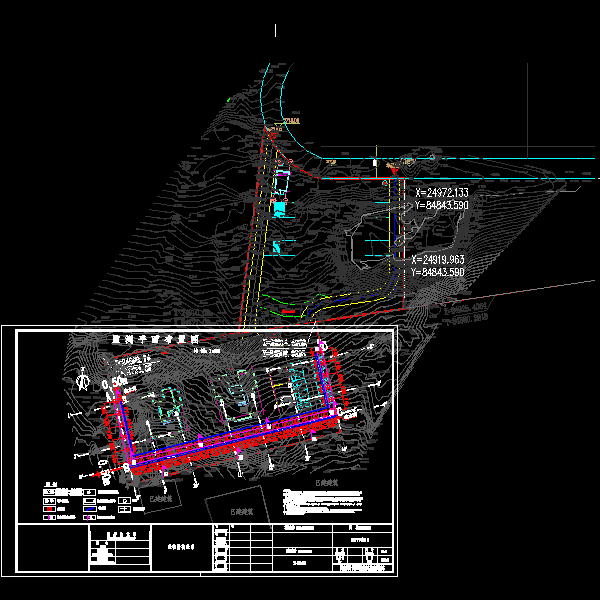

监测平面布置图2004（2016.02.28）.dwg

立面图（2016.02.28）.dwg

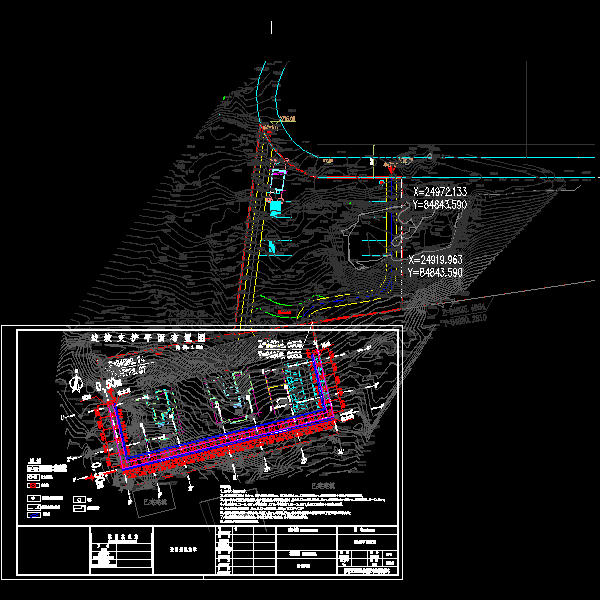

边坡支护平面图2004（2016.02.25）.dwg
